菜鳥選擇MOSFET的四步驟！

發布時間：2019-09-09 責任編輯：wenwei

【導讀】本文概括了一些MOSFET的關鍵指標，這些指標在數據表上是如何表述的，以及你理解這些指標所要用到的清晰圖片。像大多數電子器件一樣，MOSFET也受到工作溫度的影響。所以很重要的一點是了解測試條件，所提到的指標是在這些條件下應用的。還有很關鍵的一點是弄明白你在“產品簡介”里看到的這些指標是“最大”或是“典型”值，因?yàn)橛行?shù)據表并沒有說清楚。

一位工程師曾經對我講，他從來不看MOSFET數據表的第一頁，因?yàn)?ldquo;實用”的信息只在第二頁以后才出現。事實上，MOSFET數據表上的每一頁都包含有對設計者非常有價值的信息。但人們不是總能搞得清楚該如何解讀制造商提供的數據。本文概括了一些MOSFET的關鍵指標，這些指標在數據表上是如何表述的，以及你理解這些指標所要用到的清晰圖片。像大多數電子器件一樣，MOSFET也受到工作溫度的影響。所以很重要的一點是了解測試條件，所提到的指標是在這些條件下應用的。還有很關鍵的一點是弄明白你在“產品簡介”里看到的這些指標是“最大”或是“典型”值，因?yàn)橛行?shù)據表并沒有說清楚。

電壓等級

確定MOSFET的首要特性是其漏源電壓VDS，或“漏源擊穿電壓”，這是在柵極短路到源極，漏極電流在250μA情況下，MOSFET所能承受的保證不損壞的最高電壓。VDS也被稱為“25℃下的絕對最高電壓”，但是一定要記住，這個絕對電壓與溫度有關，而且數據表里通常有一個“VDS溫度系數”。你還要明白，最高VDS是直流電壓加上可能在電路里存在的任何電壓尖峰和紋波。例如，如果你在電壓30V并帶有100mV、5ns尖峰的電源里使用30V器件，電壓就會超過器件的絕對最高限值，器件可能會進入雪崩模式。在這種情況下，MOSFET的可靠性沒法得到保證。

在高溫下，溫度系數會顯著改變擊穿電壓。例如，一些600V電壓等級的N溝道MOSFET的溫度系數是正的，在接近最高結溫時，溫度系數會讓這些MOSFET變得象650V MOSFET。很多MOSFET用戶的設計規則要求10%～20%的降額因子。在一些設計里，考慮到實際的擊穿電壓比25℃下的額定數值要高5%~10%，會在實際設計中增加相應的有用設計裕量，對設計是很有利的。

對正確選擇MOSFET同樣重要的是理解在導通過程中柵源電壓VGS的作用。這個電壓是在給定的最大RDS(on)條件下，能夠確保MOSFET完全導通的電壓。這就是為什么導通電阻總是與VGS水平關聯在一起的原因，而且也是只有在這個電壓下才能保證器件導通。一個重要的設計結果是，你不能用比用于達到RDS(on)額定值的最低VGS還要低的電壓，來使MOSFET完全導通。例如，用3.3V微控制器驅動MOSFET完全導通，你需要用在VGS= 2.5V或更低條件下能夠?qū)ǖ腗OSFET。

導通電阻，柵極電荷，以及“優值系數”

MOSFET的導通電阻總是在一個或多個柵源電壓條件下確定的。最大RDS(on)限值可以比典型數值高20%～50%。 RDS(on)最大限值通常指的25℃結溫下的數值，而在更高的溫度下，RDS(on)可以增加30%～150%，如圖1所示。由于RDS(on)隨溫度而變，而且不能保證最小的電阻值，根據RDS(on)來檢測電流不是很準確的方法。

菜鳥選擇MOSFET的四步驟！
圖1 RDS(on)在最高工作溫度的30%～150%這個范圍內隨溫度增加而增加

導通電阻對N溝道和P溝道MOSFET都是十分重要的。在開關電源中，Qg是用在開關電源里的N溝道MOSFET的關鍵選擇標準，因?yàn)镼g會影響開關損耗。這些損耗有兩個方面影響：一個是影響MOSFET導通和關閉的轉換時間；另一個是每次開關過程中對柵極電容充電所需的能量。要牢記的一點是，Qg取決于柵源電壓，即使用更低的Vgs可以減少開關損耗。

作為一種快速比較準備用在開關應用里MOSFET的方式，設計者經常使用一個單數公式，公式包括表示傳導損耗RDS(on)及表示開關損耗的Qg：RDS(on) xQg。這個“優值系數”(FOM)總結了器件的性能，可以用典型值或最大值來比較MOSFET。要保證在器件中進行準確的比較，你需要確定用于RDS(on) 和Qg的是相同的VGS，在公示里典型值和最大值沒有碰巧混在一起。較低的FOM能讓你在開關應用里獲得更好的性能，但是不能保證這一點。只有在實際的電路里才能獲得最好的比較結果，在某些情況下可能需要針對每個MOSFET對電路進行微調。

額定電流和功率耗散

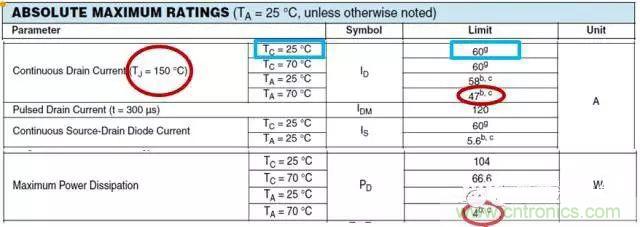

基于不同的測試條件，大多數MOSFET在數據表里都有一個或多個的連續漏極電流。你要仔細看看數據表，搞清楚這個額定值是在指定的外殼溫度下(比如TC = 25℃)，或是環境溫度(比如TA = 25℃)。這些數值當中哪些是最相關將取決于器件的特性和應用(見圖2)。

菜鳥選擇MOSFET的四步驟！
菜鳥選擇MOSFET的四步驟！
圖2  全部絕對最大電流和功率數值都是真實的數據

對于用在手持設備里的小型表面貼裝器件，關聯度最高的電流等級可能是在70℃環境溫度下的電流，對于有散熱片和強制風冷的大型設備，在TA = 25℃下的電流等級可能更接近實際情況。對于某些器件來說，管芯在其最高結溫下能夠處理的電流要高于封裝所限定的電流水平，在一些數據表，這種“管芯限定”的電流等級是對“封裝限定”電流等級的額外補充信息，可以讓你了解管芯的魯棒性。

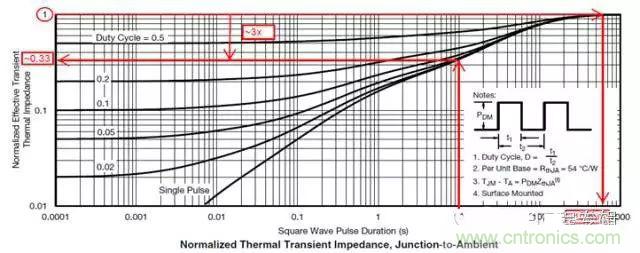

對于連續的功率耗散也要考慮類似的情況，功耗耗散不僅取決于溫度，而且取決于導通時間。設想一個器件在TA= 70℃情況下，以PD=4W連續工作10秒鐘。構成“連續”時間周期的因素會根據MOSFET封裝而變化，所以你要使用數據表里的標準化熱瞬態阻抗圖，看經過10秒、100秒或10分鐘后的功率耗散是什么樣的。如圖3所示，這個專用器件經過10秒脈沖后的熱阻系數大約是0.33，這意味著經過大約10分鐘后，一旦封裝達到熱飽和，器件的散熱能力只有1.33W而不是4W，盡管在良好冷卻的情況下器件的散熱能力可以達到2W左右。

菜鳥選擇MOSFET的四步驟！
圖3   MOSFET在施加功率脈沖情況下的熱阻

實際上，我們可以把MOSFET選型分成四個步驟。

第一步：選用N溝道還是P溝道

為設計選擇正確器件的第一步是決定采用N溝道還是P溝道MOSFET。在典型的功率應用中，當一個MOSFET接地，而負載連接到干線電壓上時，該MOSFET就構成了低壓側開關。在低壓側開關中，應采用N溝道MOSFET，這是出于對關閉或?qū)ㄆ骷桦妷旱目紤]。當MOSFET連接到總線及負載接地時，就要用高壓側開關。通常會在這個拓?fù)渲胁捎肞溝道MOSFET，這也是出于對電壓驅動的考慮?！　?/div>

要選擇適合應用的器件，必須確定驅動器件所需的電壓，以及在設計中最簡易執行的方法。下一步是確定所需的額定電壓，或者器件所能承受的最大電壓。額定電壓越大，器件的成本就越高。根據實踐經驗，額定電壓應當大于干線電壓或總線電壓。這樣才能提供足夠的保護，使MOSFET不會失效。就選擇MOSFET而言，必須確定漏極至源極間可能承受的最大電壓，即最大VDS。知道MOSFET能承受的最大電壓會隨溫度而變化這點十分重要。設計人員必須在整個工作溫度范圍內測試電壓的變化范圍。額定電壓必須有足夠的余量覆蓋這個變化范圍，確保電路不會失效。設計工程師需要考慮的其他安全因素包括由開關電子設備(如電機或變壓器)誘發的電壓瞬變。不同應用的額定電壓也有所不同；通常，便攜式設備為20V、FPGA電源為20～30V、85～220VAC應用為450～600V。

第二步：確定額定電流　　

第二步是選擇MOSFET的額定電流。視電路結構而定，該額定電流應是負載在所有情況下能夠承受的最大電流。與電壓的情況相似，設計人員必須確保所選的MOSFET能承受這個額定電流，即使在系統產生尖峰電流時。兩個考慮的電流情況是連續模式和脈沖尖峰。在連續導通模式下，MOSFET處于穩態，此時電流連續通過器件。脈沖尖峰是指有大量電涌(或尖峰電流)流過器件。一旦確定了這些條件下的最大電流，只需直接選擇能承受這個最大電流的器件便可?！?/div>
　
選好額定電流后，還必須計算導通損耗。在實際情況下，MOSFET并不是理想的器件，因?yàn)樵趯?dǎo)電過程中會有電能損耗，這稱之為導通損耗。MOSFET在“導通”時就像一個可變電阻，由器件的RDS(ON)所確定，并隨溫度而顯著變化。器件的功率耗損可由Iload2×RDS(ON)計算，由于導通電阻隨溫度變化，因此功率耗損也會隨之按比例變化。對MOSFET施加的電壓VGS越高，RDS(ON)就會越小；反之RDS(ON)就會越高。對系統設計人員來說，這就是取決于系統電壓而需要折中權衡的地方。對便攜式設計來說，采用較低的電壓比較容易(較為普遍)，而對于工業設計，可采用較高的電壓。注意RDS(ON)電阻會隨著電流輕微上升。關于RDS(ON)電阻的各種電氣參數變化可在制造商提供的技術資料表中查到?！　?/div>

技術對器件的特性有著重大影響，因?yàn)橛行┘夹g(shù)在提高最大VDS時往往會使RDS(ON)增大。對于這樣的技術，如果打算降低VDS和RDS(ON)，那么就得增加晶片尺寸，從而增加與之配套的封裝尺寸及相關的開發成本。業界現有好幾種試圖控制晶片尺寸增加的技術，其中最主要的是溝道和電荷平衡技術?！　?/div>

在溝道技術中，晶片中嵌入了一個深溝，通常是為低電壓預留的，用于降低導通電阻RDS(ON)。為了減少最大VDS對RDS(ON)的影響，開發過程中采用了外延生長柱/蝕刻柱工藝。例如，飛兆半導體開發了稱為SuperFET的技術，針對RDS(ON)的降低而增加了額外的制造步驟。

這種對RDS(ON)的關注十分重要，因?yàn)楫?dāng)標準MOSFET的擊穿電壓升高時，RDS(ON)會隨之呈指數級增加，并且導致晶片尺寸增大。SuperFET工藝將RDS(ON)與晶片尺寸間的指數關系變成了線性關系。這樣，SuperFET器件便可在小晶片尺寸，甚至在擊穿電壓達到600V的情況下，實現理想的低RDS(ON)。結果是晶片尺寸可減小達35%。而對于最終用戶來說，這意味著封裝尺寸的大幅減小。

第三步：確定熱要求　　

選擇MOSFET的下一步是計算系統的散熱要求。設計人員必須考慮兩種不同的情況，即最壞情況和真實情況。建議采用針對最壞情況的計算結果，因?yàn)檫@個結果提供更大的安全余量，能確保系統不會失效。在MOSFET的資料表上還有一些需要注意的測量數據；比如封裝器件的半導體結與環境之間的熱阻，以及最大的結溫?！　?/div>

器件的結溫等于最大環境溫度加上熱阻與功率耗散的乘積(結溫=最大環境溫度+[熱阻×功率耗散])。根據這個方程可解出系統的最大功率耗散，即按定義相等于I2×RDS(ON)。由于設計人員已確定將要通過器件的最大電流，因此可以計算出不同溫度下的RDS(ON)。值得注意的是，在處理簡單熱模型時，設計人員還必須考慮半導體結/器件外殼及外殼/環境的熱容量；即要求印刷電路板和封裝不會立即升溫。　　

雪崩擊穿是指半導體器件上的反向電壓超過最大值，并形成強電場使器件內電流增加。該電流將耗散功率，使器件的溫度升高，而且有可能損壞器件。半導體公司都會對器件進行雪崩測試，計算其雪崩電壓，或?qū)ζ骷姆€(wěn)健性進行測試。計算額定雪崩電壓有兩種方法；一是統計法，另一是熱計算。而熱計算因?yàn)檩^為實用而得到廣泛采用。不少公司都有提供其器件測試的詳情，如飛兆半導體提供了“Power MOSFET Avalanche Guidelines”（ Power MOSFET Avalanche Guidelines--可以到Fairchild網站去下載）。除計算外，技術對雪崩效應也有很大影響。例如，晶片尺寸的增加會提高抗雪崩能力，最終提高器件的穩健性。對最終用戶而言，這意味著要在系統中采用更大的封裝件。

第四步：決定開關性能
　　
選擇MOSFET的最后一步是決定MOSFET的開關性能。影響開關性能的參數有很多，但最重要的是柵極/漏極、柵極/ 源極及漏極/源極電容。這些電容會在器件中產生開關損耗，因?yàn)樵诿看伍_關時都要對它們充電。MOSFET的開關速度因此被降低，器件效率也下降。為計算開關過程中器件的總損耗，設計人員必須計算開通過程中的損耗(Eon)和關閉過程中的損耗(Eoff)。MOSFET開關的總功率可用如下方程表達：Psw=(Eon+Eoff)×開關頻率。而柵極電荷(Qgd)對開關性能的影響最大。　　

基于開關性能的重要性，新的技術正在不斷開發以解決這個開關問題。芯片尺寸的增加會加大柵極電荷；而這會使器件尺寸增大。為了減少開關損耗，新的技術如溝道厚底氧化已經應運而生，旨在減少柵極電荷。舉例說，SuperFET這種新技術就可通過降低RDS(ON)和柵極電荷(Qg)，最大限度地減少傳導損耗和提高開關性能。這樣，MOSFET就能應對開關過程中的高速電壓瞬變(dv/dt)和電流瞬變(di/dt)，甚至可在更高的開關頻率下可靠地工作。
