LED開關電源過電流保護電路

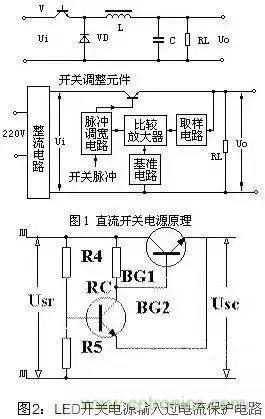

在直流LED開關電源電路中，為了保護調整管在電路短路、電流增大時不被燒毀。其基本方法是，當輸出電流超過某一值時，調整管處于反向偏置狀態，從 而截止，自動切斷電路電流。如圖1所示，過電流保護電路由三極管BG2 和分壓電阻R4、R5組成。電路正常工作時，通過R4與R5的壓作用，使得BG2 的基極電位比發射極電位高，發射結承受反向電壓。于是BG2 處于截止?fàn)顟B(tài)(相當于開路)，對穩壓電路沒有影響。當電路短路時，輸出電壓為零，BG2 的發射極相當于接地，則BG2 處于飽和導通狀態(相當于短路)，從而使調整管BG1基極和發射極近于短路，而處于截止?fàn)顟B(tài)，切斷電路電流，從而達到保護目的。





LED開關電源過電壓保護電路

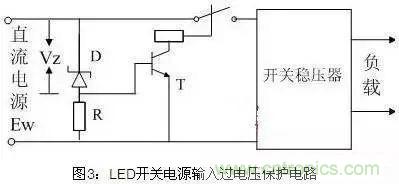

直流LED開關電源中開關穩壓器的過電壓保護包括輸入過電壓保護和輸出過電壓保護。如果開關穩壓器所使用的未穩壓直流電源(諸如蓄電池和整流器)的 電壓如果過高，將導致開關穩壓器不能正常工作，甚至損壞內部器件，因此LED開關電源中有必要使用輸入過電壓保護電路。圖3為用晶體管和繼電器所組成的保 護電路，在該電路中，當輸入直流電源的電壓高于穩壓二極管的擊穿電壓值時，穩壓管擊穿，有電流流過電阻R，使晶體管T導通，繼電器動作，常閉接點斷開，切 斷輸入。輸入電源的極性保護電路可以跟輸入過電壓保護結合在一起,構成極性保護鑒別與過電壓保護電路。





LED開關電源軟啟動保護電路



開關穩壓電源的電路比較復雜，開關穩壓器的輸入端一般接有小電感、大電容的輸入濾波器。在開機瞬間，濾波電容器會流過很大的浪涌電流，這個浪涌電流 可以為正常輸入電流的數倍。這樣大的浪涌電流會使普通電源開關的觸點或繼電器的觸點熔化，并使輸入保險絲熔斷。另外，浪涌電流也會損害電容器，使之壽命縮 短，過早損壞。為此，開機時應該接入一個限流電阻，通過這個限流電阻來對電容器充電。為了不使該限流電阻消耗過多的功率，以致影響開關穩壓器的正常工作， 而在開機暫態過程結束后，用一個繼電器自動短接它，使直流電源直接對開關穩壓器供電，這種電路稱之謂直流LED開關電源的“軟啟動”電路 。





LED開關電源過熱保護電路



直流LED開關電源中開關穩壓器的高集成化和輕量小體積，使其單位體積內的功率密度大大提高，因此如果電源裝置內部的元器件對其工作環境溫度的要求沒有相應提高，必然會使電路性能變壞，元器件過早失效。因此在大功率直流LED開關電源中應該設過熱保護電路。





本文采用溫度繼電器來檢測電源裝置內部的溫度，當電源裝置內部產生過熱時，溫度繼電器就動作，使整機告警電路處于告警狀態，實現對電源的過熱保護。



如圖 4(a)所示，在保護電路中將P型控制柵熱晶閘管放置在功率開關三極管附近，根據TT102的特性(由Rr值確定該器件的導通溫度，Rr越大，導通溫度越 低)，當功率管的管殼溫度或者裝置內部的溫度超過允許值時，熱晶閘管就導通，使發光二極管發亮告警。倘若配合光電耦合器，就可使整機告警電路動作，保護 LED開關電源。該電路還可以設計成如圖4(b)所示，用作功率晶體管的過熱保護，晶體開關管的基極電流被N型控制柵熱晶閘管TT201旁路，開關管截 止，切斷集電極電流，防止過熱。
