【導讀】濕度是指空氣中水蒸氣的含量，通常以相對濕度（Relative Humidity，RH）的百分比表示，濕度的高低對于人類生活與電子產品的運作都會造成影響，因此用于傳感空氣中濕度變化的濕度傳感器（Humidity Sensor），像是氣象觀測、農業、工業制程、樓宇管理、醫療設備、食品和制藥業等領域，便經常使用濕度傳感器來進行濕度控制與監測。
濕度是指空氣中水蒸氣的含量，通常以相對濕度（Relative Humidity，RH）的百分比表示，濕度的高低對于人類生活與電子產品的運作都會造成影響，因此用于傳感空氣中濕度變化的濕度傳感器（Humidity Sensor），像是氣象觀測、農業、工業制程、樓宇管理、醫療設備、食品和制藥業等領域，便經常使用濕度傳感器來進行濕度控制與監測。
溫濕度計
濕度傳感器的類型眾多具有不同特性
濕度傳感器的類型相當多樣，也各自有不同的運作特性，以下將為您介紹一些常見的濕度傳感器類型與運作原理。

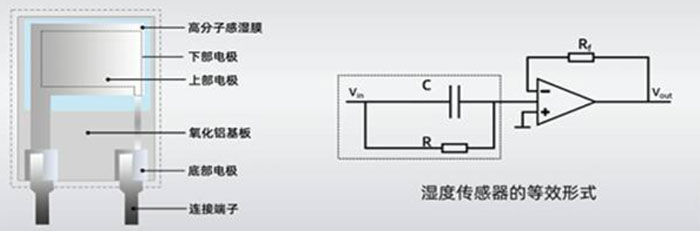

濕敏電容及其等效形式
1. 電容式濕度傳感器
電容式濕度傳感器是基于電容變化來測量濕度，這種類型的傳感器通常精確度較高，并且對溫度的變化相對不敏感，常見的電容式濕度傳感器會采用濕敏電容來進行濕度傳感。
電容式濕度傳感器通常具有高精確度，能夠提供準確的濕度測量，這使其適用于對濕度要求較高的應用，如實驗室環境或制造過程中的控制。此外，這類傳感器通常具有快速的響應時間，能夠?qū)崟r反應環境中濕度的變化，這在需要實時控制的應用中尤其重要。
許多電容式濕度傳感器在操作時具有低功耗特性，這使其適用于需要長時間運行的電池供電應用，如無線傳感網絡中的應用。電容式濕度傳感器相對于一些其他類型的濕度傳感器對溫度變化較不敏感，這使得它們在不同溫度條件下能夠提供穩定的濕度測量。
一些電容式濕度傳感器能夠同時提供溫度和濕度的測量，這使其成為多功能傳感器，能夠同時監測環境的濕度和溫度。電容式濕度傳感器的某些型號具有一定的耐污染性，能夠在一些有灰塵或其他污染物存在的環境中工作。
隨著技術的進步，電容式濕度傳感器變得越來越小型化和集成化，這使得它們更容易集成到各種應用中，如移動設備、智能家居設備等。很多電容式濕度傳感器可提供數字輸出，這使得數據的讀取和處理更加方便，并且與微控制器或其他數字系統更容易集成。

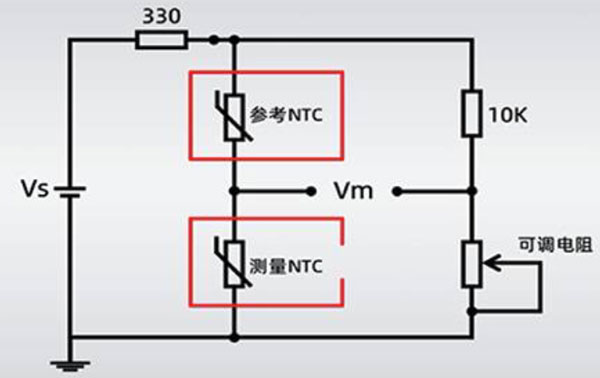

熱敏電阻濕度傳感器
2. 電阻式濕度傳感器
電阻式濕度傳感器使用吸濕性的材料，當吸濕性材料吸收水分時，其電阻值會變化，從而測量濕度，通常會使用濕敏電阻、熱敏電阻等材料來制作濕度傳感器。
電阻式濕度傳感器的結構相對簡單，通常包括一個吸濕性材料，當這個材料吸收水分時，導致電阻值的變化。由于其簡單的結構，電阻式濕度傳感器通常相對較便宜，這使得它們在成本敏感的應用中具有競爭力。
電阻式濕度傳感器對于不同的應用場景和環境都有很好的適應性，并且在一些惡劣的條件下仍能正常工作。電阻式濕度傳感器并能夠提供連續的濕度監測，這使得它們適用于需要實時監測和控制濕度的應用。
電阻式濕度傳感器的電阻值變化通常與溫度有關，因此在某些情況下，需要考慮溫度對濕度測量的影響。相對于一些其他濕度傳感技術，電阻式濕度傳感器的反應時間可能較慢，尤其在快速變化的環境中。
由于吸濕性材料可能受到老化或污染，電阻式濕度傳感器可能需要定期校準以確保準確性。雖然電阻式濕度傳感器在一些應用中性能優越，但相對于一些其他高精確度的傳感器，其精確度可能較低。
濕敏電阻
3. 表面應變式濕度傳感器
表面應變式濕度傳感器使用感應應變的材料，當該材料吸收水分時，導致表面應變的變化，這些傳感器使用材料在濕潤和干燥條件下的表面應變來反映周圍環境的濕度水平。
表面應變式濕度傳感器通常對濕度變化非常敏感，能夠提供準確的濕度測量。這類傳感器通常在不同的濕度范圍內都能夠工作，使其適用于多種應用場景。表面應變式濕度傳感器通常具有快速的響應時間，使其能夠?qū)崟r反應環境中濕度的變化。由于其簡單的結構，這類傳感器通常具有較高的可靠性，并且在一些惡劣的條件下仍能正常工作。
表面應變式濕度傳感器的性能很大程度上依賴于所使用的感應應變材料，不同的材料可能有不同的應用范圍和特性，表面應變式濕度傳感器可能對溫度變化較為敏感，因此在某些應用中需要額外的溫度補償。
表面應變式濕度傳感器的可靠性和壽命可能受到使用的材料和環境的影響，需要根據具體的應用來考慮。隨著技術的進步，表面應變式濕度傳感器變得越來越小型化和集成化，這使得它們更容易集成到各種應用中。
其他濕度傳感器
4. 光學式濕度傳感器

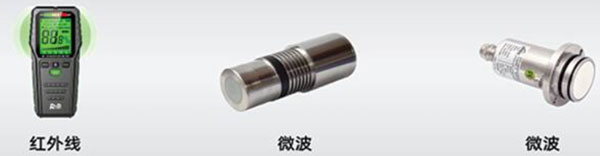

光學式濕度傳感器是一種利用光學原理測量濕度的傳感器，其使用如光纖這類的光學器件，通過測量水分對光的吸收或散射來推斷周圍環境的濕度水平，常見的光學式濕度傳感器會采用紅外線，也有采用微波、超聲波來進行濕度傳感。
光學式濕度傳感器通常能夠進行非接觸式的濕度測量，無需傳感器直接接觸被測物體，并具有較高的精確度，能夠提供精確的濕度測量，特別是在低濕度條件下。
光學式濕度傳感器通常在不同濕度范圍內都能夠運作，使其適用于多種應用場景，并能夠提供實時的濕度監測，這在需要快速反應的應用中尤其重要。
光學式傳感器利用光的特性，如吸收、散射或反射，來推斷濕度水平。常見的技術包括折射率、光纖光譜分析等。相較于一些其他類型的濕度傳感器，光學式傳感器對于溫度變化相對較不敏感，這使其在溫度變化較大的環境中也能提供穩定的濕度測量。
光學式傳感器通常不容易受到外部污染物的影響，因?yàn)樗鼈儾恢苯咏佑|被測物體。由于使用光學原理，光學式濕度傳感器通常對各種不同環境條件有較好的適應性。光學式濕度傳感器通常需要定期校準，以確保測量的精確性。
5. 電化學式濕度傳感器
電化學式濕度傳感器基于電化學反應的原理，通常使用電極和電解質與水分相互作用來測量濕度，通過測量相應的電化學參數來推斷周圍環境的濕度水平。
電化學式濕度傳感器通常對濕度變化非常靈敏，能夠提供準確的濕度測量。這類傳感器通常在不同的濕度范圍內都能夠工作，使其適用于多種應用場景。電化學式傳感器能夠提供實時的濕度監測，這在需要快速反應的應用中尤其重要。
電化學式濕度傳感器的核心部分包括電極和電解質，其中電解質的性質和電極的材料直接影響傳感器的性能。電化學式濕度傳感器的性能可能受到溫度變化的影響，需要考慮在不同溫度下的準確性。由于電化學式濕度傳感器可能受到電解質的老化和其他因素的影響，它們通常需要定期校準以確保準確性。
電化學式濕度傳感器通常對環境條件的適應性較強，但在一些極端環境下，例如高濕度或高溫環境，可能需要進一步的考慮其適用性。電化學式濕度傳感器通常具有相對快速的響應時間，有助于實時監測和控制。
6. 熱式濕度傳感器
熱式濕度傳感器利用熱散射或熱導性的原理，通常使用包括熱電偶或熱電阻等加熱器件和傳感器件，通過測量熱的傳導或散射來推斷周圍環境的濕度水平。
熱式濕度傳感器通常對濕度變化非常靈敏，能夠提供準確的濕度測量。這類傳感器通常在不同的濕度范圍內都能夠工作，使其適用于多種應用場景。
熱式傳感器能夠提供實時的濕度監測，這在需要快速反應的應用中尤其重要。熱式傳感器不受光線的影響，因此在低光環境或黑暗環境中仍能正常工作。
熱式濕度傳感器可以根據熱散射或熱導性的原理來工作。熱散射利用水分對熱的散射效應，而熱導性則是基于水分對熱的傳導性影響。熱式濕度傳感器通常受到溫度變化的影響，可能需要進一步的溫度補償以確保測量的精確性，由于一些影響熱傳導或散射的因素，熱式濕度傳感器可能需要定期校準。
熱式濕度傳感器通常具有相對快速的響應時間，有助于實時監測和控制。這類傳感器通常不受化學物質影響，使得它們在一些有腐蝕性氣體存在的環境中也能正常運作。

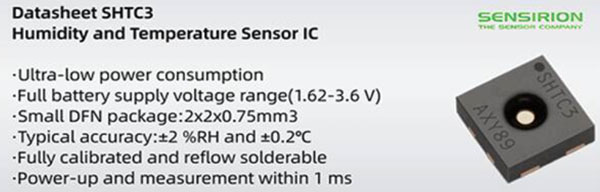

IC濕度傳感器
7. 半導體IC濕度傳感器
半導體IC濕度傳感器是一種基于半導體材料的濕度傳感技術，這類傳感器通常使用電阻、電容、或其他電性屬性來測量空氣中的濕度。
半導體IC濕度傳感器常在一個集成電路內包含傳感器件和相關的信號處理電路，使其具有高度集成的優勢，這類傳感器具有較快的響應時間，能夠?qū)崟r反映濕度的變化。
多數半導體IC濕度傳感器的輸出是數字信號，這有助于方便的數據處理和集成到數字系統中，并通?？商峁┹^高的濕度測量精確性，許多半導體IC濕度傳感器設計為低功耗，適用于需要長時間運行和電池供電的應用。
半導體IC濕度傳感器通常包括對溫度的補償功能，以提高在不同溫度下的濕度測量準確性，這類傳感器通常不容易受到外部環境的污染和干擾，能夠穩定運作。由于采用半導體工藝，這類傳感器通常具有小型、輕量的特點，有助于嵌入各種應用中。
半導體IC濕度傳感器在不同應用場景中都能夠適應，并且在多種環境條件下表現穩定，這類傳感器通常具有較好的長期穩定性，不容易因時間而產生漂移。
濕度傳感器的選擇與設計技巧
濕度傳感器的選擇和設計取決于應用的具體要求，包括應用需求、性能要求、環境條件等，例如精確度、響應時間、溫度范圍等。
選擇濕度傳感器時，應先確定應用的需求，像是精確度要求，一些應用可能需要高精確度，而其他應用可能對一般精確度足夠。此外要考慮應用中是否需要快速響應時間，一些應用可能需要實時的濕度監測，而其他應用則可以接受較慢的響應時間。此外，應確定傳感器需要覆蓋的濕度范圍，某些傳感器可能適用于特定的濕度范圍，而其他傳感器則可能適用于更廣泛的范圍。
環境條件對濕度傳感器的選擇也相當重要，需要考慮傳感器在工作環境中所處的溫度范圍。一些濕度傳感器可能對溫度變化較為敏感，因此需要額外的溫度補償。另外還要考慮應用中是否存在有害的氣體或化學物質，這可能影響傳感器的性能，一些傳感器對污染較為敏感，而其他傳感器可能較為耐受。
另一方面，應該根據應用需求來選擇合適的傳感器類型，如電容式、電阻式、表面應變式、光學式、電化學式、熱式或半導體IC式等。如果需要同時測量濕度和溫度，可以考慮選擇集成了多功能的傳感器以簡化系統。
電源和能耗也是相當重要的考慮因素，需考慮應用中可用的電源類型，并選擇適合的傳感器。一些傳感器需要較高的電力，而其他可能使用低功耗設計。如果應用需要長時間運行或是依賴電池供電，則考慮選擇低功耗的濕度傳感器。
當然，成本還是相當重要，應根據預算限制來選擇合理的傳感器。不同類型和品牌的濕度傳感器成本可能有所不同，并確保選擇的濕度傳感器有足夠的供應商支持和可用性，以確保系統的穩定運行。
濕度傳感器在不同的應用環境中可能會表現出不同的適應性，在選擇傳感器時，要考慮應用環境，選擇適用于該環境的傳感器類型，并進行實地測試以確保傳感器在實際應用中的表現。
濕度傳感器常見的問題與解決方案
在應用濕度傳感器時，可能會遇到一些常見的問題，這些問題可能影響濕度測量的準確性和穩定性。
其中最常遇見的問題是傳感器校準問題，因?yàn)闈穸葌鞲衅餍枰ㄆ谛?zhǔn)，并且可能因環境條件變化而失去準確性。想要定期進行傳感器校準，可使用可靠的校準標準。一些傳感器可能具有自動校準功能，但仍建議進行定期手動校準以確保精確性。
此外，溫度變化可能影響濕度傳感器的性能，導致準確性下降。因此，選擇最好選擇具有溫度補償功能的傳感器，以校準和補償溫度對濕度測量的影響。此外，也可提供適當?shù)臏囟瓤刂?，以維持傳感器周圍的穩定溫度。
另一方面，傳感器可能受到灰塵、油脂或其他污染物的影響而降低準確性。因此需要定期清潔傳感器表面，以避免灰塵和污染物的積聚，在應用中使用防塵罩或防護罩也是一種有效的方法。
飄移現象也是濕度傳感器的常見問題，傳感器的性能可能會隨時間而變化，出現漂移問題。因此需要定期檢查和校準傳感器，以確保性能的穩定。最好選擇使用可調校的傳感器，并遵循制造商的校準建議。
在極高或極低的濕度條件下，有些傳感器可能達到飽和或過飽和狀態，導致準確性下降。選擇適用于特定濕度范圍的傳感器。在極端條件下，可能需要使用不同范圍的傳感器或進行合理的校準。
結語
濕度傳感器的應用相當廣泛，在選擇濕度傳感器時，應依據具體的應用需求來選擇不同的濕度傳感器，選擇合適的傳感器類型，是確保準確性和穩定性的關鍵，以確保傳感器在不同環境中的正常運作。此外，在使用期間，還應對濕度傳感器進行定期的校準、保養，以維持濕度傳感器的準確性。
