一方面，作為器件，您的設備應能夠協商源頭提供的最高電壓（5-20V）和電流，以便為電池充電，為系統提供電源。另一方面，作為主機，您的設備應從一健拷貝（OTG）方面向外圍設備提供電池的最大電壓（5V-20V）和電流。





對于具有單節或多節鋰離子（Li-ion）電池系統的器件，降壓升壓電池充電器是與我所描述的要求相兼容的良好解決方案。當設備充電時，如果電壓源高于電池，則降壓升壓電池充電器可以降低（降壓）電壓源以對電池充電，或者可以另行提升（升壓）電壓源。當向外圍設備供電時，如果外圍設備需要更低的電壓，則降壓升壓充電器可以降低電池電壓，如果需要更高的電壓，則該設備可以升壓。



隨著越來越多的應用采用USB PD和C型USB 端口，降壓升壓充電器已受到廣泛關注。以無人機為例，無人機是高耗電的設備。根據功率電平和電池容量，大多數無人機每次充電后可以飛行6到30分鐘。由于飛行時間短，用戶可以方便地購買備用電池，并且擁有多種充電選項，從無人機本身的端口充電到使用汽車或家里的搖籃充電器。

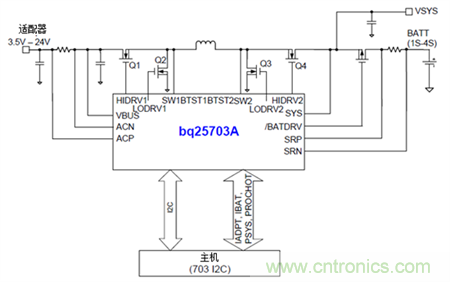

bq25703A應用圖



由于C型USB端口是通用的，且具有很高的功率傳輸能力，是適合此類應用的理想選擇。為了兼容具有不同電壓和功率電平的電源，諸如無人機這樣的多元電池組系統很有必要使用降壓升壓充電器。在飛行間隔期間，用戶能夠快速而安全地對電池進行充電也是至關重要的。bq25703A和bq25700A支持高達6.35A的充電電流，并具有廣泛的保護功能，包括有助于從各種適配器獲得最大功率的輸入電流優化（ICO）。圖1提供了bq25703A應用圖中的附加信息。



最后，無人機應當能夠在不同的溫度條件下進行操作和充電。bq25703A系列提供了從-40°C到85°C之間±0.6%的電池充電調節精度。這種高水平的充電精度確保了電池在溫度范圍內獲得最佳充電。



對于使用USB PD端口并需要在操作模式、不同適配器適應性和廣泛安全特性之間平穩過渡的應用而言，降壓升壓電池充電器是一種理想解決方案。
