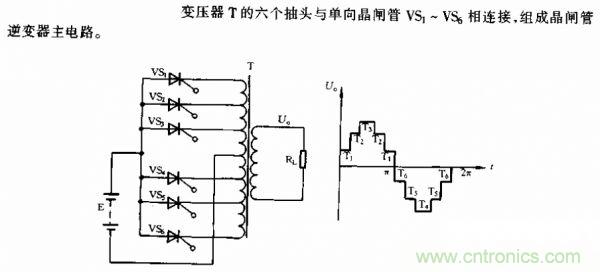

逆變器設計電路圖如下圖所示,該電路的變壓器T的六個抽頭與單向晶閘管VS1~VS6相連接,組成晶閘管逆變器主電路。
圖:簡單的可消除高次諧波逆變器設計電路圖
在觸發控制電路的作用下,電路的動作程序如下:讓晶閘管vS1先導通30°,然后讓VS2導通30°,再讓VS3導通60°,這期間各晶閘管依靠變壓器繞組產生的感應電壓自行關斷。VS3關斷后,再讓VS2導通30°,然后強迫VS2關斷,再讓VS1導通30°,結束半個周期階梯波的輸出。下半個周期由晶閘管VS6、VS5、VS4像上半個周期一樣輪換工作以得到下半個周期階梯波的輸出。
這種電路的主電路簡單,且輸出的波形接近正弦波,可以較好地消除高次諧波。
