運用了低ESR的雙電層電容器的LED燈泡的應用

發布時間:2012-11-15 責任編輯:Lynnjiao

【導讀】近年來由于對LED的性能發展和節能的日益關注,LED被用于照明、超薄電視機的背光等等各種各樣的用途,今后更有望作為各種設備的光源而被廣泛應用。其中高亮度LED可用作為相機攝影用的光源。如今,像智能手機、數碼相機、數碼攝像機等便攜式設備中都安裝了高亮度的攝影用光源LED,作為動畫攝影時的火炬之光以及靜止攝影時的閃光被使用。由于LED今后性能的不斷提高,可能會被更廣泛的用于拍攝場景。

LED閃光的應用

LED具有這一特征,由控制通過的電流量及時間來調整其自身亮度。因此適用于拍攝場景,使得廣泛應用靜止攝影時的閃光和動態攝影時的火炬之光成為可能。

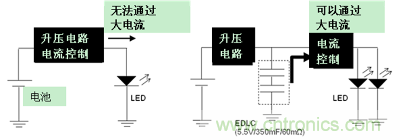

圖1(左)為一般的LED閃光電路結構。LED的電源為電池,因此流入LED的電流為電池的性能所制約。因此明亮度也受到制約。為了配合LED性能的提高及攝影的情況,則需要更明亮的發光,因此必須大電流流向LED。在此,圖1(右)為電氣雙層電容器(EDLC)作為輔助電源來使用的電路結構。在這一電路中,電池?zé)o法提供的大電流可以由EDLC來提供,因此與電池的限制無關,LED也能更明亮的發光。

LED閃光的電路結構(左:無EDLC、右:使用了EDLC)
圖1:LED閃光的電路結構(左:無EDLC、右:使用了EDLC)

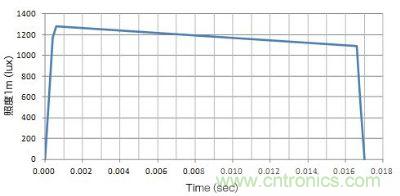

圖2中EDLC作為輔助電源,顯示了8A的電流流入LED時的數據。得出的結果是超過了1,000lux的亮度。

使用了EDLC,大電流(8A)驅動LED時的發光特性
圖2:使用了EDLC,大電流(8A)驅動LED時的發光特性

[member]
[page]
最適合LED閃光系統的EDLC

為了在極短的時間內向LED提供大電流,作為輔助電源被使用的充電粒子的特性要求容量大、內部電阻低。此外,為了在不同環境下能提供穩定的電流,在大溫度范圍內內部電阻低且穩定也是必要條件。

EDLC可能實現大容量,因?yàn)樵砩喜粫?huì)有化學反應的蓄電構造與電池相比能夠減少內部電阻。村田制作所的EDLC不論電極材料還是構造都是最適合的,雖然是小型、超薄的輕包裝,卻在大溫度范圍下實現了低電阻(數十mΩ),以及大容量的電容器。因此,使大電流A在大溫度范圍內能低損耗放電。為此,可以在數十毫秒到數百毫秒間向LED提供一般手提設備的電池難以提供的超過2A的大電流。

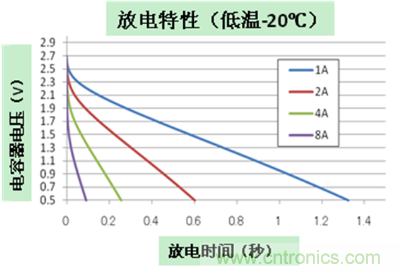

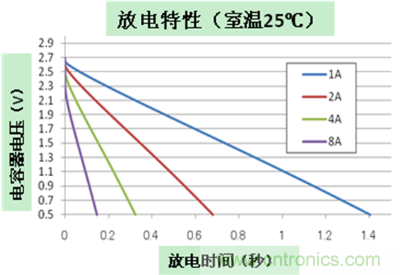

放電特性 (2.7V/700mF/30mΩ產品)1
放電特性 (2.7V/700mF/30mΩ產品)2
圖3:放電特性 (2.7V/700mF/30mΩ產品)

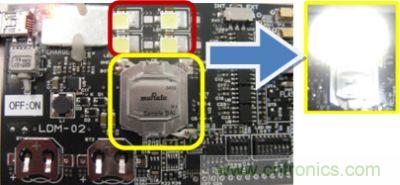

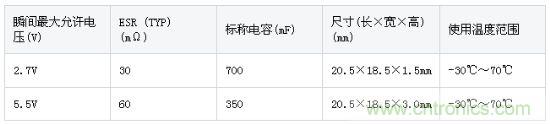

表1為村田制作所的EDLC產品一覽,圖4為使用了我公司EDLC的LEDflach演示板。這個系統能在33毫秒內向LED提供最大為8A的大電流。(可控制在2A-8A/10-60毫秒)

表1  EDLC產品一覽(DME系列)
EDLC產品一覽(DME系列)

使用了EDLC的LED閃光演示板
圖4:使用了EDLC的LED閃光演示板


[page]
LED今后的發展

作為智能手機、數碼攝像機中攝影用燈的LED被廣泛使用。這些機器中EDLC用作LED的輔助電源,能實現更明亮的閃光。另一方面,數碼相機使用了疝氣管閃光系統,具有易控制、省電省空間的特征,有望替代LED。至今為止,能通較大電流的電路系統、高發光率的LED都需要大容量和低電阻的EDLC。

配備了攝像頭的設備的用途在不斷擴大,有望在我們的生活中占據更為重要的位子。我公司將繼續研究商品的特征,繼續提案最適合驅動LED的小型、薄型輕包裝并容量大、電阻低的EDLC,并且繼續為提高配備攝像頭設備的便利性做出貢獻。
