12 英寸觸摸屏示波器,高達 100萬次波形/秒的捕獲率

發布時間:2012-11-15 責任編輯:Lynnjiao

【導讀】安捷倫科技推出Infinii Vision 4000 X 系列帶來全新的示波器使用體驗,業界首款具有電容式觸摸屏和一‘觸’即發能力的最新型號,可以幫助工程師完美地找到設計中最難以發現的問題。

安捷倫科技公司日前宣布推出突破性的 Infinii Vision 4000 X 系列多功能示波器。在采用嵌入式操作系統的同類產品當中,其靈活性和易用性是無與倫比的。

InfiniiVision 4000 X 系列其核心功能是示波器,除此之外還內置了另外4種儀器硬件,這4種儀器硬件可以隨時被升級或激活,是一種很好的投資保護。

4000X 系列共16個型號,帶寬涵蓋200 MHz ~ 1.5 GHz。標配的性能領先業界,高達 100萬次波形/秒的波形捕獲率,不僅可以連續捕獲,還可連續存儲,標配分段存儲器,核心技術是MegaZoom IV 智能存儲器技術。其次是12 英寸電容式觸摸屏,不僅是業界同類產品最大尺寸的顯示屏,其獨有的InfiniiScan Zone觸發能力基于觸發屏,手指一滑即可完成觸發。

安捷倫副總裁兼示波器產品部總經理Jay Alexander表示:“4000X系列示波器可使工程師完美地找到設計中最難以發現的問題。工程師通過直觀的容性觸摸屏界面更快地找出問題所在,基于硬件的種種設計讓客戶獲得全新的示波器使用體驗。

4000 X系列的主要特點是速度快、易用性和高集成度。4000X 系列憑借業界最快的波形捕獲率始終保持高速運行,尤其是同時打開邏輯通道、協議解碼、數學函數或激活測量的時候。這種速率可使示波器捕獲隨機或間歇性信號異常的幾率達到最高,而捕獲率率偏低的示波器無法察覺這些事件。

4000 X系列專為觸屏操作而設計,可使用戶輕松、快速地選擇測試項目。利用InfiniiScan Zone,用戶只需在感興趣的信號周圍繪制一個方框,便可完成觸發設置:用戶可以根據在某個位置信號出現或不出現,進行觸發。為進一步提高工作效率,示波器還提供字母數字按鍵的觸摸軟鍵盤(替代了乏味的旋鈕操作),并通過觸摸屏交互更靈活地顯示測量信息。

4000 X系列集5種儀器功能于一身,包括示波器、數字通道(MSO)、協議分析、數字電壓表和雙通道 WaveGen 函數/任意波形發生器。4000 X 系列還支持多種常見的可選應用:MIL-STD 1553 和 ARINC 429;I2S;CAN/LIN;FlexRay;RS232/422/485/UART;I2C/ SPI;USB 2.0 高速、全速和低速觸發與分析(首款基于硬件的 USB 觸發/解碼示波器解決方案)。

InfiniiVision 4000 X 系列包括 200MHz、350MHz、500MHz、1GHz 和 1.5GHz 型號。所有型號標配智能4 Mpts 存儲器,并標配分段存儲。

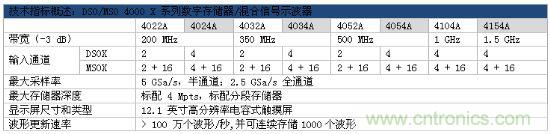

型號數據
