探討單線雙控智能開關設計原理及安裝方法

發布時間:2012-03-30

中心議題:

  • 介紹阿達電子的單線雙控智能開關
  • 結合具體的應用系統給出單路、雙路和三路開關的安裝方法

解決方案:

  • 該智能開關采用超低功耗設計
  • 安裝前保證負載及線路完好


近幾年來,智能觸控技術的應用深入人心,家居、酒店、辦公智能化的快速普及,促使智能開關取代傳統機械式開關成必然趨勢。深圳市阿達電子有限公司研制出的單線雙控智能開關解決方案開關,解決了單火線取電和雙聯(雙控)觸摸功能的技術難題,實現了多位或多路開關模式?! ?br />
該智能開關采用超低功耗設計,標準尺寸為86*86*43,輕巧美觀,待機電流僅為220V 30uA(小于0.001瓦),全年待機耗電小于0.1度,比電線通過墻壁所損耗的漏電流電量還低。工作電壓為交流170V~250V(50Hz~60Hz),負載功率為5W~1000W,使用環境溫度為-20~40度,單刀雙擲開關,與機械式開關相同,采用功能藍色背光指示,極富藝術美感?! ?br />
該產品安裝方便,采用標準86式墻壁開關外型設計,無需接零火線和重新布線可直接安裝,可接日光燈、節能燈、白熾燈、射燈、LED燈、小功率馬達電機等常用負載及燈具,在斷電來電后會自動恢復關閉狀態?! ?br />
本文將對阿達電子的這款單線雙控智能開關,結合具體的應用系統給出單路、雙路和三路開關的安裝方法?! ?br />
安裝前,要切斷電源,嚴禁帶電安裝,并由專業人員安裝。打開包裝盒,取出開關,用螺絲批伸進開關下端缺口處,往上輕輕用力扳起,即可脫離面板。

需嚴格按照下圖接好線:

1、單路開關接線如下圖:L1為輸入端,L2為常閉輸出端。L3為常開輸出端。



2、雙路開關接線如下圖
:L1A為A路輸入端,L2A為A路常閉輸出端,L3A為A路常開輸出端;L1B為B路輸入端,L2B為B路常閉輸出端,L3B為B路常開輸出端。


[page]

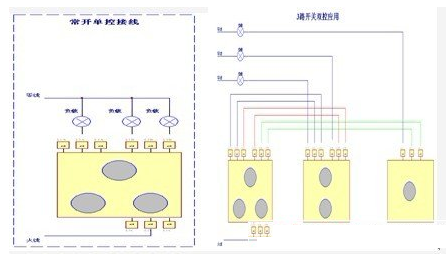

 3、三路開關接線如下圖:三路開關成為雙控使用時,必須與單路或雙路開關組合使,三路開關不得與三路開關組成雙控開關使用?! ?br />


4、接好線,用螺絲固定86接線盒,扣上面板即可,嚴禁開關同時接上零線、火線。

5、溫馨小貼士:

安裝前,保證負載及線路完好;若全無藍光背景燈,表示線路沒接好,需檢查線路;若單個開關無效,說明有一路線路沒接好;若兩個開關同時無效,說明公共線路沒接好,即零火線都沒接好或負載開路;若背景燈亮但觸摸不起作用,需切斷電源重新再通電?! ?br />
6、結束語:

阿達電子這款單火線觸摸智能開關,功耗低、性能出眾且性價比高,安裝時不用改變用戶當前的線路布局,為用戶大大節約了時間和成本,時尚的外觀設計和人性化、智能化的應用一定能帶給用戶無比優雅的舒心體驗。
