冰箱關門提示音可變男變女,很酷吧?
發布時間:2014-10-31 責任編輯:sherryyu
【導讀】經常忘記關冰箱,中招的有木有?本文介紹一種智能型冰箱關門語音提示設計,能在電冰箱門打開若干秒鐘以后自動連續地發出“請關門”的提示語音,提醒主人及時關上冰箱門。為主人省下不少的電費呢!

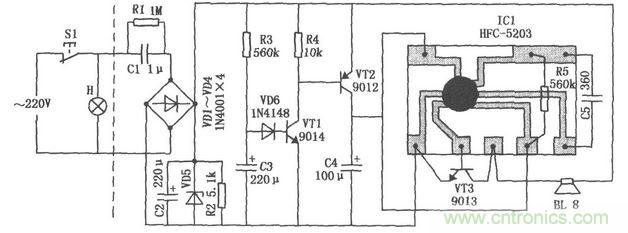

本電路能在電冰箱門打開若干秒鐘以后自動連續地發出“請關門”的提示語音,提醒主人及時關上冰箱門。電路如圖所示。虛線左邊為電冰箱照明燈控制電路,其中S1為冰箱照明燈門控開關;右半部分為冰箱關門提示電路。當冰箱門打開時,Sl自動閉合,照明燈H點亮,H兩端的交流電源經Cl、VDl~VD5及C2組成的降壓、整流、穩壓電路,輸出約3.9V直流電為提示電路供電。
此直流電源經R3向C3充電。由于電容兩端的電壓不能突變,故剛開門時C3的正極端仍為低電平,VD6、VTl均截止,VT2因此也截止,ICl語言集成電路HFC5203不工作,揚聲器BL不發聲。當C3兩端電壓充到l.3V左右時,VD6和VTl由截止轉入導通,三極管VT2也隨之導通,ICl通電工作,BL就發出“請關門”的語音聲。R5、C5數值決定語音音調的高低,采用圖示參數為悅耳動聽的女聲“請關門”。如將C5加大到560pF就變成了男聲“請關門”。
