片內系統基準電壓源改善了精度



在惡劣環境下運行的電子系統可能必須在忍受極端溫度的同時保持出色的精度和穩定性。此類系統往往需要多個分辨率高達 16 位的數模擬轉換器。DAC 輸出電壓的精度最終取決于其基準電壓的精度。為了在各種溫度下實現這種水平的性能，通常會使用單獨的精密基準電壓源。然而，現在推出了包含低漂移基準電壓源的全新精密四通道 DAC 系列，它的性能足夠好，可以作為系統基準電壓源。



基準電壓源應在各種不同的負載、電源變化和溫度條件下保持恒定的電壓。不幸的是，高性能的獨立基準電壓源往往體積較大、成本昂貴且功耗高 — 而片內基準電壓源往往性能不佳。



直到現在，當系統設計師面臨是將精密的 DAC 與外部基準電壓源配對，還是承受低性能片內基準電壓源帶來的痛苦時，往往不得不選擇 DAC 和外部基準電壓源。他們不能指望片內基準電壓源的性能，因?yàn)檫@些電壓源在各種溫度下變化極大，而且往往缺少最大 TC 規格，無法用作系統基準電壓源。



AD5686R 打破了這一慣例。這款四通道、電壓輸出、16 位 nanoDAC+® 數模轉換器提供了 2.5 V 片內基準電壓源，并且最大溫度漂移為 5 ppm/°C（通常為 2 ppm/°C）。這一性能水平與獨立基準電壓源的性能水平相當，使得片內基準電壓源可以取代系統基準電壓源，從而節省空間、成本和功耗。5-ppm/°C 的最大漂移規格允許進行精密誤差量計算。圖 1 和圖 2 顯示了 AD5686R’ 片內基準電壓源的性能。圖 1 顯示了五個單獨采樣批次的數百個 DAC 的溫度系數散布圖。圖 2 顯示了九個 DAC 在 –40°C 至 +105°C 溫度范圍內的實際輸出電壓。

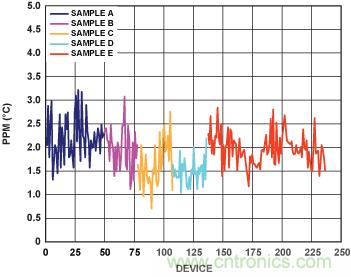

圖 1. 數百個 AD5686R DAC 的溫度系數。

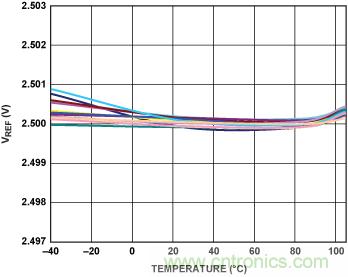

圖 2. 九個典型 AD5686R DAC 的基準電壓和溫度。



方法：對于參考電壓，溫度系數 (TC) 通常使用箱式方法確定，該方法在規定的溫度范圍內評估最大電壓變化。TC 以 ppm/°C 為單位，按照以下方程式計算





其中



V_REFmax 是在溫度范圍內測得的最大基準電壓輸出。

V_REFmin 是在溫度范圍內測得的最小基準電壓輸出。

V_REFnom 是標稱基準輸出電壓。

T_empRange 是規定的溫度范圍 (°C)。



低溫系數是通過加熱生產中零件并微調輸出電壓以補償隨溫度變化的曲線而得出的。緊密配合可以確保電阻差異不會影響基準電壓源的性能，并且還讓 DAC 達到極其出色的 ±2-LSB 積分非線性 (INL) 規格。



關于 AD5686R/AD5685R/AD5684R



AD5686R/AD5685R/AD5684R 屬于 nanoDAC+ 系列，它們是四通道、低功耗、16/14/12 位 DAC，提供經過緩沖的電壓輸出。市場對精度高、操作簡便且封裝尺寸小巧的數模轉換器的需求日益增多，nanoDAC+ 系列正是為了滿足這一需求而開發的。這些新器件包含已默認啟用的片內 2.5V 2-ppm/°C 基準電壓源。增益選擇引腳可將滿度輸出設置為 2.5 V (GAIN = 1) 或 5 V (GAIN = 2)。這些器件采用單個 2.7 V 至 5.5 V 電源，具有 0.1% 的最大增益誤差、2 mV 的最大偏置誤差和保證的單調性。它們提供 LFCSP (3-mm × 3-mm) 和 TSSOP 封裝，并且 4-kV ESD 額定值突顯了它們具有極其強大的性能。DAC 輸入可通過 1.8 V SPI 兼容接口進行編程。上電復位電路會確保 DAC 輸出電源最多為 0 V，并且保持此狀態，直到進行有效的寫入。復位引腳允許進行異步復位?；鶞?zhǔn)電壓源輸出引腳允許在外部將片內基準電壓源用作系統基準電壓源。菊花鏈功能可以實現具有更多通道數量的系統。外部基準電壓源型 AD5686/AD5685/AD5684 允許以最低的成本在所有通道上共用單個基準電壓源。圖 3 顯示了多通道系統中使用這些 DAC 的部分。

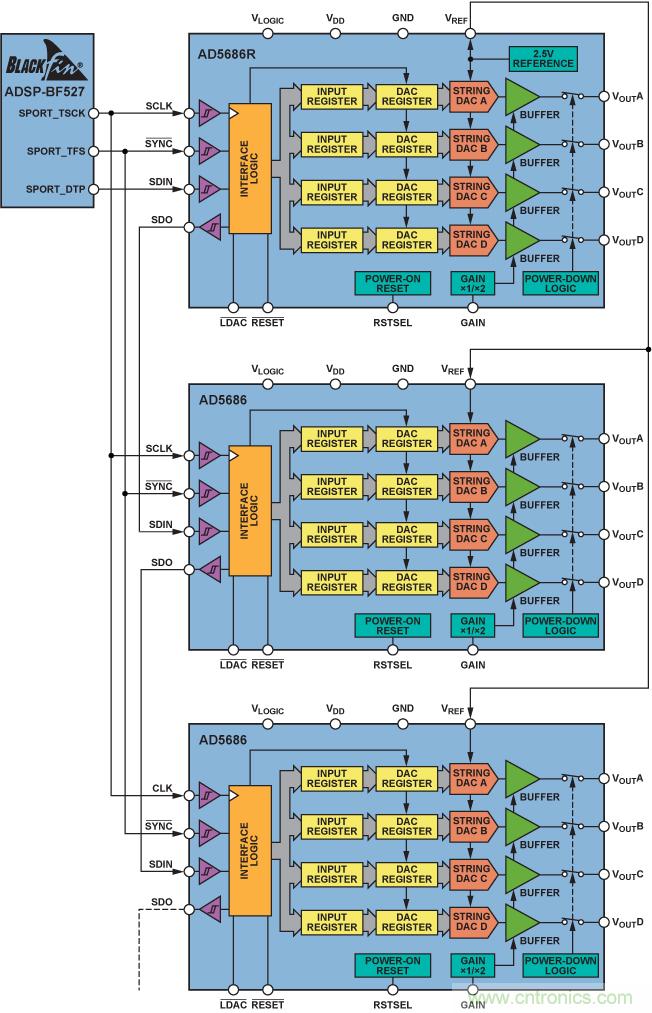

圖 3. 系統框圖部分顯示了由 Blackfin DSP 控制的 AD5686R 和 AD5686。



電壓切換式 16 位 DAC 提供低噪聲、快速設置和更佳線性度



電阻梯式乘法 DAC 基于改變游戲規則的 10 位 CMOS AD7520—大約 40 年前推出—最初與反相運算放大器配合使用，并且提供了便于虛擬接地的放大器求和點 (I_OUTA)（圖 4）。



圖 4. CMOS 乘法 DAC 架構。



然而，它們還可以在少數情況下用于那些提供同相電壓輸出的電壓切換式配置中，并將運算放大器用作電壓緩沖器（圖 5）。在這里，基準電壓 V_IN 應用于 I_OUT，并且輸出電壓 V_OUT 可在 V_REF 處提供。不久會推出針對此目的優化的 12 位版本。

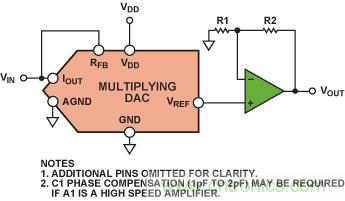

圖 5. 電壓切換模式下的乘法 DAC。



快速發展到現在：隨著單電源系統越來越普遍，設計師面臨的挑戰是如何在更高電壓下盡力保持出色的性能水平，同時保持對功耗的控制。能夠在此模式下使用的、具有更高分辨率（多達16 位）的器件受到了市場的更多青睞。



在電壓切換模式下使用乘法 DAC 的明顯好處是不會發生任何信號反相，因此正基準電壓會產生正輸出電壓。但在這種模式下使用時，R-2R 梯形架構也存在缺點。與在電流控制模式下使用相同的 DAC 相比，與 R-2R 梯形網絡串聯使用的 N 通道開關的非線性電阻會降低積分非線性 (INL)。



AD5541A 等新型高分辨率 DAC（如圖 6 所示）已經開發出來，旨在克服乘法 DAC 的局限性，同時保持電壓切換的優勢。通過使用部分分段的 R-2R 梯形網絡和輔助開關，AD5541A 在 16 位分辨率下提供 ±1-LSB 的精度，而且無需調整整個指定溫度范圍（−40°C 至 +125°C）、11.8 nV/√Hz 噪聲和 1-µs 建立時間。

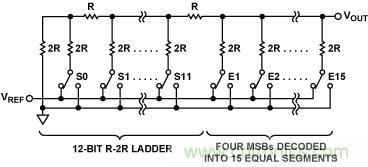

圖 6. AD5541A 架構。



性能特性



建立時間：圖 7 和圖 8 比較了處于電壓模式下的乘法 DAC 和 AD5541A 的各自建立時間。當輸出上的容性負載減至最低時，AD5541A 的建立時間約為 1 µs。

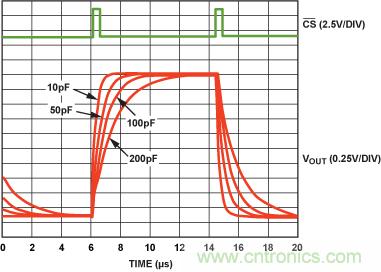

圖 7. 乘法 DAC 建立時間。

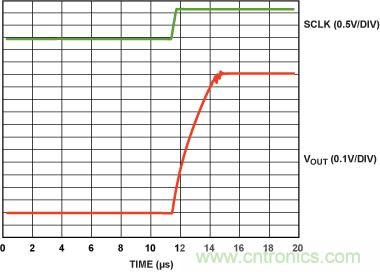

圖 8. AD5541A 建立時間。

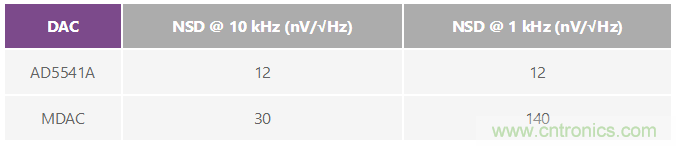

噪聲譜密度：表 1 比較了 AD5541A 和乘法 DAC 的噪聲譜密度。AD5541A 在 10 kHz 時的性能略微好于乘法 DAC，但在 1 kHz 時的性能遠遠勝出乘法 DAC。



表 1. AD5541A 和乘法 DAC 的噪聲譜密度對比



積分非線性：積分非線性 (INL) 用于測量 DAC 的理想輸出與在去除增益和偏置誤差之后的實際輸出之間的最大偏差。與 R-2R 網絡串聯使用的開關會影響 INL。乘法 DAC 一般采用 NMOS 開關。在電壓切換模式下使用時，NMOS 開關的來源連接到基準電壓，漏極連接到梯形網絡，并且柵極由內部邏輯驅動（圖 9）。



圖 9. 乘法 DAC 開關。



為了使電流流入 NMOS 器件，V_GS 必須大于閾值電壓 V_T。在電壓切換模式下，V_GS = V_LOGIC – V_IN 必須大于 V_T = 0.7 V。



乘法 DAC 的 R-2R 梯形網絡經過專門設計，可以通過每個支腿均勻分配電流。這要求整體接地電阻（從每個支腿的頂部查看）必須完全相同。這可通過調整開關的小大來完成（每個開關的大小與其導通電阻成正比）。如果一個支腿中的電阻發生了變化，流過此支腿的電流將會改變，進而導致線性誤差。V_IN 不能太大，否則會關閉開關，但它必須大到足以將開關電阻保持在較低的水平，因?yàn)?V_IN 的變化會影響 V_GS，進而導致導通電阻發生非線性變化，如下所示：





這種導通電阻的變化會使電流失衡并降低線性度。因此，乘法 DAC 的電源電壓不能減少太多。反過來，為了保持線性度，基準電壓不應比 AGND 高出 1 V 以上。通過使用 5 V 電源，當從 1.25 V 基準電壓源移至 2.5 V 基準電壓源時，線性度開始降低，如圖 10 和 11 所示。 當電源電壓降低到 3 V 時，線性度完全消失，如圖 12 所示。

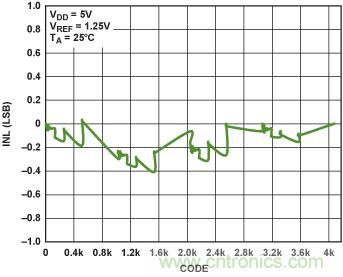

圖 10. I_OUT 乘法 DAC 的 INL，反向模式，V_DD = 5 V，V_REF = 1.25 V。

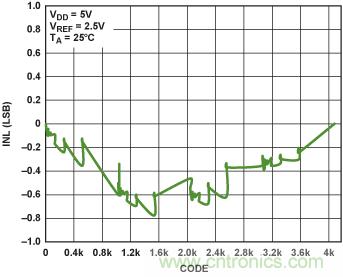

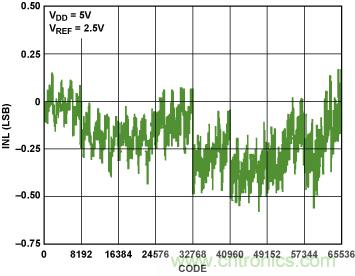

圖 11. I_OUT 乘法 DAC 的 INL，反向模式，V_DD = 5 V，V_REF = 2.5 V。

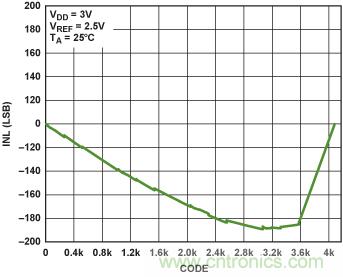

圖 12. 乘法 DAC 的 INL，反向模式，V_DD = 3 V，V_REF = 2.5 V。



為盡可能減少此影響，AD5541A 采用了互補 NMOS/PMOS 開關，如圖 13 所示?，F(xiàn)在，開關的總導通電阻來自 NMOS 和 PMOS 開關的并聯電阻。如前所述，NMOS 開關的柵極電壓由內部邏輯控制。內部產生的電壓 VGN 會設置理想的柵極電壓，以平衡 NMOS 的導通電阻與 PMOS 的導通電阻。開關的大小會調整以與代碼成比例，因此導通電阻將會與代碼成比例。這樣，電流將會調整，并且精度將得以保持。當基準輸入檢測到隨代碼變化的阻抗時，它將由低阻抗源驅動。



圖 13. 互補 NMOS/PMOS 開關。



圖 14 和 15 顯示了采用 5 V 和 2.5 V 基準電壓源的 AD5541A 的 INL 性能。

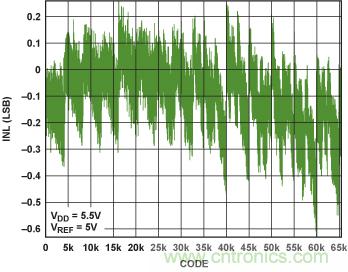

圖 14. AD5541A 的 INL，V_DD = 5.5 V，V_REF = 5 V。



圖 15. AD5541A 的 INL，V_DD = 5.5 V，V_REF = 2.5 V。



圖 16 和圖 17 顯示線性度在寬泛的基準和電源電壓范圍內變化很小。DNL 的性能表現與 INL 類似。AD5541A 線性度在溫度和電源電壓上指定；基準電壓可以在 2.5 V 和電源電壓之間變化。

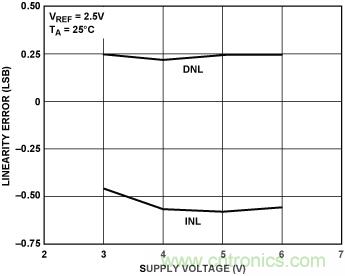

圖 16. AD5541A INL 和電源電壓對比。

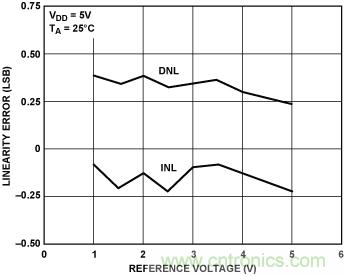

圖 17. AD5541A INL 和基準電壓對比。



關于 AD5541A 的更多信息



AD5541A 串行輸入、單電源、電壓輸出 nanoDAC+ 數模轉換器可以提供 16 位分辨率，并且具有 ±0.5-LSB 的典型積分和差分非線性。它非常適用于那些在電壓切換模式下使用乘法 DAC 的應用場合。它在溫度和電源電壓上都表現良好，取得優異的線性度，并且可用于需要精密直流性能和快速建立時間的 3 V 至 5 V 系統。通過使用范圍介于 2 V 和電源電壓之間的外部基準電壓，未經緩沖的電壓輸出可在 0 V 到 VREF 的范圍內驅動 60 k? 的負載。該器件提供 1-µs 的建立時間（½ LSB）、11.8 nV/√Hz 的噪聲以及低故障率，非常適合部署在眾多不同的醫療、航空航天、通信和工業應用領域中。它的 3 線、低功率 SPI 兼容串行接口可以處理高達 50 MHz 的時鐘輸入信號。AD5541A 采用單個 2.7 V 至 5.5 V 電源，吸入電流僅為 125 µA。它提供 8 引腳和 10 引腳 LFCSP 以及 10 引腳 MSOP 封裝，工作溫度范圍為 –40°C 至 +125°C，起價為 6.25 美元（1000 件）。



高速電流輸出 DAC 緩沖器



由于不會增加噪聲或消耗功率，變壓器通常被認為是將高速電流輸出 DAC 的互補輸出轉換成單端電壓輸出的最佳選擇。雖然變壓器對高頻信號操作良好，但是它們不能處理許多儀表和醫療應用所需的低頻信號。這些應用場合需要使用低功率、低噪聲和高速放大器以將互補電流轉換成單端電壓。下面介紹的三個電路均可接受來自 DAC 的互補輸出電流并提供單端輸出電壓。后兩個電路的失真與變壓器解決方案進行了對比。



差分放大器：AD8129 和 AD8130 差分-單端放大器（圖 1）用于第一個電路（圖 2）。對于高頻信號，它們具有極高的共模抑制能力。AD8129 對 10 以上的增益是穩定的，AD8130 則是單位增益穩定。其用戶可調的增益可以通過兩個電阻 RF 和 RG 的比率進行設置。無論增益如何設置，AD8129 和 AD8130 的引腳 1 與引腳 8 上均具有非常高的輸入阻抗。基準電壓（VREF，引腳 4）可以用于設置偏置電壓，然后將它乘以與差分輸入電壓相同的增益。



圖 1. AD8129/AD8130 差分放大器。

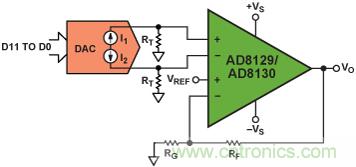

圖 2. 使用 AD8129/AD8130 的 DAC 緩沖器。



方程式 1 和 2 顯示了放大器的輸出電壓與 DAC 的互補輸出電流之間的關系。終端電阻 RT 執行電流至電壓的轉換；R_F 和 R_G 的比率決定增益的大小。在方程式 2 中，V_REF 設置為 0。



   (1)

   (2)



在圖 2 中，此電路采用了四通道、高速、低功耗 14 位 DAC，在此，互補電流輸出級增加了低功耗 DAC 的速度并減小了低功耗 DAC 的失真。



圖 3 顯示了在兩個電源電壓值下使用 DAC 和 AD8129 時的無雜散動態范圍 (SFDR)，該范圍作為頻率的函數，并且 R_F = 2 k?，R_G = 221 ?，R_T = 100 ?，V_O = 8 V p-p。之所以在這里選擇 AD8129，是因?yàn)樗梢蕴峁┹^大的輸出信號、對 G = 10 穩定并且比 AD8130 具有更高的增益帶寬積。在兩種情況下，SFDR 通常均優于 55 dB，超過 10 MHz，并且在較低電源電壓下改善了大約 >3 dB 。

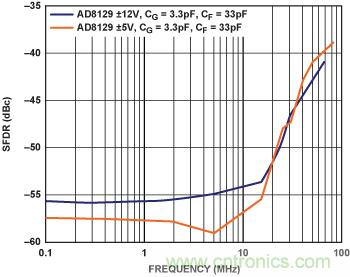

圖 3. DAC 和 AD8129 的失真（V_O = 8 V p-p）。



單位增益運算放大器：第二個電路（圖 4）使用包含兩個 R_T 電阻的高速放大器。放大器可以簡單地通過 R_T 將互補電流 I₁ 和 I₂ 轉換成單端輸出電壓 V_O。這一簡單的電路不允許將放大器用作增益模塊進行信號放大。



圖 4. 使用運算放大器的簡單差分-單端轉換器。



方程式 3 顯示了 V_O 和 DAC 輸出電流之間的關系。失真數據通過與 R_T 并聯的 5 pF 電容器進行測量。



   (3)



為了展示此電路的性能，DAC 與 ADA4857 和 ADA4817 運算放大器搭配使用，并且 R_T = 125 ?（C_T = C_F = 5 pF，與 R_T 并聯，以實現穩定性和低通濾波）。單 ADA4857-1 和雙 ADA4857-2 是單位增益穩定、高速、電壓反饋型放大器，具有低失真、低噪聲和高壓擺率。作為超聲、ATE、有源濾波、ADC 驅動器等各種應用的理想解決方案，它具有 850 MHz 帶寬、2800 V/μs 壓擺率和 10 ns 建立時間（0.1%）—所有均采用 5 mA 的靜態電流工作。憑借寬泛的電壓范圍（5 V 至 10 V），ADA4857-1 和 ADA4857-2 成為那些要求寬動態范圍、出色精度、高速和低功耗的系統的理想選擇。



單 ADA4817-1 和雙 ADA4817-2 FastFET ™ 放大器是單位增益穩定、超高速度、電壓反饋型運算放大器，具有 FET 輸入。它們基于 ADI 專有的超快速互補雙極型工藝 (XFCB) 開發，具有超低的噪聲（4 nV/√Hz 和 2.5 fA/√Hz）和非常高的輸入阻抗。憑借 1.3 pF 的輸入電容、2 mV 的最大偏置電壓、低功耗 (19 mA) 和寬泛的 −3 dB 帶寬 (1050 MHz)，它們成為數據采集前端、光電二極管前置放大器和其他寬帶跨阻抗應用場合的理想之選。它們具有 5 V 至 10 V 的電源電壓范圍和單或雙電源工作能力，適合在有源濾波、ADC 驅動、DAC 緩沖等眾多應用場合中工作。



圖 5 比較了這一電路與使用變壓器的電路的失真和頻率（ V_O = 500 mV p-p）。變壓器的失真小于放大器，后者在高頻下具有更低的增益，但其失真在低頻下變得越來越差。從圖中看出，可在有限的范圍內實現近 90 dB 的 SFDR，并且在 10 MHz 之前優于 70 dB。



圖 5. DAC、ADA4857 和 ADA4817 的失真（V_O = 500 mV p-p，R_L = 1 k?）。



具有增益能力的運算放大器：第三個電路（圖 6）也使用了相同的高速運算放大器，但它包含一個將放大器與 DAC 隔離的電阻網絡，這允許設置增益，并可以靈活使用兩個基準電壓（V_REF1 和 V_REF2）之一來調節輸出偏置電壓。

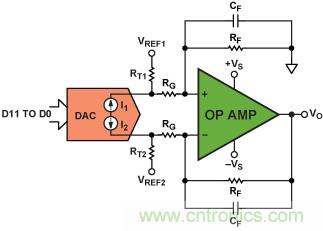

圖 6. 具有增益和偏置能力的差分-單端電路。



方程式 4 定義了在 V_REF1 = V_REF1 = 0 時 DAC 輸出電流和放大器輸出電壓之間的關系。為了匹配用于監視 DAC 的放大器網絡的輸入阻抗，兩個終端電阻 R_T1 和 R_T2 必須單獨設置，同時考慮放大器的特性。



   (4)



圖 7 比較了此配置中放大器的失真以及變壓器電路的失真。R_T1 = 143 ?，R_T2 = 200 ?，R_F = R_G = 499 ?，C_F = 5 pF—（實現穩定性和高頻濾波），—以及 R_L = 1 k?。從圖中看出，在高頻時，ADA4817 的性能與變壓器相當，并且在 70 MHz 之前始終優于 −70 dBc SFDR。在低頻時，與變壓器相比，兩個運算放大器保持了卓越的保真度。

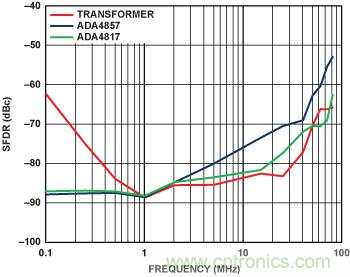

圖 7. DAC、ADA4817 和 ADA4857 的失真（V_O = 500 mV p-p）。



本文通過比較電路在使用放大器和變壓器時的性能，展示了在將低失真、低噪聲、高速放大器用作 DAC 緩沖器時的一些優點。它還比較了三個使用兩種不同放大器架構的應用電路，并且提供了在使用 DAC 和 AD8129、ADA4857-1/ADA4857-2 以及 ADA4817-1/ADA4817-2 放大器時的測量數據示例。數據表明，在頻率小于 1 MHz 時，放大器的性能優于變壓器，并且在 80 MHz 之前，放大器的性能接近變壓器的性能。在功耗和失真之間做出取舍時，放大器的選擇是非常重要的。
