電容傳感:重塑HOD技術
汽車行業對HOD技術的需求主要來自以下幾個方面:一是自動駕駛的要求,如進行車道保持輔助駕駛;二是標準和法規的要求,例如歐洲經濟委員會(ECE)的R79標準要求,當車速超過60公里/小時時,車輛必須具備HOD功能;三是公共安全要求,例如防止被乘客搶奪方向盤;四是HOD技術可以提醒駕駛員注意道路情況,避免因分心駕駛而引發事故。
其實,HOD(離手檢測)技術并非一項新技術,目前市面上已有多種HOD技術方案:
l 一種方案是基于扭矩傳感的測量,但是該方案具有很大的缺點,它必須要轉動方向盤才能識別。而且無法識別手部的姿態,人為很容易騙過該方案,比如掛一個重物。這種方案已經在陸續退出市場。
l 另外一種是基于光學系統的圖像傳感及分析。它采用一系列補光器+驅動+攝像頭做組成的多芯片方案,可以進行高精度的手部探測,但是該解決方案也在無形中增加了成本。另外,由于視角的死區,它也不可能完全觀察到司機的手是否真的在方向盤上,所以也存在一定的風險。
l 現在比較流行的方案是用電容式傳感測量。這種方式是在方向盤里面包裹的導電金屬絲或?qū)щ娊饘倬W(wǎng)來作為一個電極,利用電極與握在方向盤上手之間的形成的電容變化來做一個判別。其優點是無需轉動方向盤,就能進行高精度的手部探測。而且是單芯片設計,成本相對較低。這也是艾邁斯歐司朗比較推薦的解決方案。
比較常用的電容傳感方案通常是基于時間的解決方案。該方案是基于電容器(C)通過電阻器(R)的充電時間(T),其中R和C的乘積給出了對應的電容值的時間測量。這種方法雖然簡單,但當涉及到復雜的環境,如潮濕的方向盤或手接觸時,或戴厚手套握方向盤時,在回路中出現寄生電阻,使本應在測量回路中恒定的電阻R發生變化,從而引起了測量電容值的誤差。這可能導致電容測量的不準確,這在方向盤離手檢測中會造成一些誤判等問題。現許多客戶發現此方案存在的問題。
圖片來源:艾邁斯歐司朗

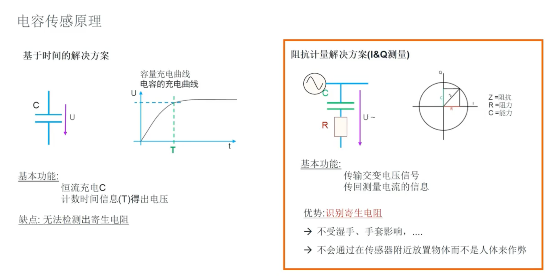

鑒于這些痛點和難題,艾邁斯歐司朗研發了一種新型的阻抗計量解決方案,也稱為是I&Q正交法。這種方法利用兩個正交的解調分量來分別測量電阻R和電容C,通過這種正交解調的方式,可以將阻抗包含有電阻成份和電容成份分離,并分別測量。進一步通過矢量的計算方法來得到一個代表阻抗的矢量值。
下圖展示了艾邁斯歐司朗利用I&Q正交法進行電容檢測的系統架構和工作原理。整個系統由傳感器、發射器、接收器和輸出接口組成。通過發送一個正弦波電流在負載上,負載由方向盤系統的本身阻抗及手握方向盤引起的阻抗變化所組成,通常來說,負載中的電阻的大小決定負載上的電壓信號的幅度大小,而電容成份會決定負載上有信號相位的變化大小。負載上的電壓信號經過采集放大和濾波后,輸入到同相和正交解調器。同相解調器測量信號的同相分量(I),而正交相檢測器測量信號的90度相位差分量(Q)。得到對應電阻成份的的I和對應電容成份的Q分量,通過濾波器(Filter)處理,以去除噪聲,并進行偏移補償性。最終自動測量的結果是負載的阻抗中電阻和電容的變化量。
圖片來源:艾邁斯歐司朗
在實際的車輛應用檢測解決方案中,會在其中嵌入一個電極。當手接觸方向盤時,人體與電極間的電容和電阻值發生變化,從而改變了振蕩信號的幅度或相位,這個信號一般在45-125KHz之間。這種方法的優勢在于能夠更準確地區分電阻和電容,從而準確測量出阻抗。而且不受濕手、手套等影響,也不會通過在傳感器附近放置物體來進行作弊,能夠很好的識別出寄生電阻。因此能夠在復雜的車輛環境中準確地檢測人手離開方向盤與否,從而提高系統的可靠性和用戶體驗。
AS8579芯片:高精度、多功能、小尺寸,HOD技術新選擇
艾邁斯歐司朗推出的AS8579芯片是一款專為HOD(離手檢測)市場應用設計的先進產品,具備10個獨立測量通道,能夠進行精準的電容采集。這款芯片支持4種不同的頻率測量來進行精確的阻抗檢測,還增加了主動屏蔽功能,從而避免雜散的寄生電容對測量值的影響。AS8579不僅完全滿足ISO26262安全標準,及完善的安全機制,達到ASIL B的安全等級,并符合汽車AEC-Q100 Grade1標準。
AS8579的卓越特點在于其具有高靈敏度和14bit分辨率,測量范圍從20到2000pF。而且能通過DC偏置調整以補償溫度變化,有效克服溫度影響,確保測量的穩定性。
圖片來源:艾邁斯歐司朗

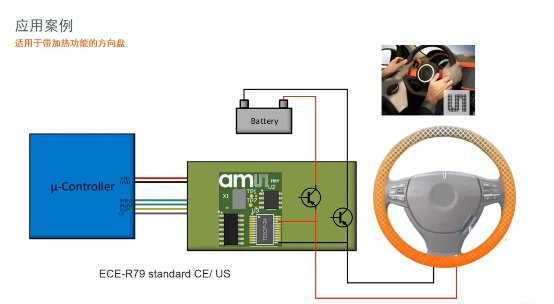

AS8579采用小尺寸的SSOP24封裝,使系統設計更加緊湊。同時,對于方向盤離手檢測的應用,現在很多方向盤都添加了加熱功能,AS8579芯片可以直接復用方向盤加熱絲作為傳感,可以節省客戶的成本。
圖片來源:艾邁斯歐司朗
AS8579芯片除了能用于自動駕駛領域的方向盤離手檢測,還可以對車內乘客進行檢測,如座位占用情況檢測。還可以用于其他電容式內部控制和開關,如空調、收音機、導航等。由于AS8579芯片具有10條感知線路,最多可以檢測10個不同的區,所以它還可以用于一些方向盤按鍵或接近傳感的應用當中。例如在方向盤當中,可以檢測是左手還是右手握方向盤。
車載電容的更多應用案例
車載電容的應用不止于方向盤的離手檢測,在燃油液位傳感、占座傳感、后備箱開啟、車內控制開關等許多場景中,電容技術也具有廣泛的應用前景。
l 電容觸摸式按鈕:電容觸摸式按鈕是車載電容技術的典型應用場景之一。在汽車內的智能表皮上,電容觸摸式按鈕可以做成半透明的,其背后隱藏了LED指示燈,用來完成開關控制、音量調節、空調調節等功能。
l 座位檢測:電容傳感還可以用于座椅檢測,結合座椅加熱的加熱毯,有效檢測出座椅上的人員或物品在占位狀況,可以防止如兒童遺留問題的發生。
l 門把手開關:電容傳感還可以用于門把手的開關的檢測,艾邁斯歐司朗的新一代產品,可以增加到10公分的離手距離,當人接近到10公分時喚醒鑰匙,可以達到很好的省電。
l 后備箱開啟:艾邁斯的車載電容產品有多個感知點,所以除了可以檢測人體接近的狀態之外,還可以檢測左右滑動或螺旋的動作,這就很好的將電容傳感應用于后備箱開關的操作。
結語
通過將HOD技術這一關鍵創新融入其廣泛的產品組合,艾邁斯歐司朗正展現出對于安全、可靠且高度互動的智能汽車未來的承諾。基于電容傳感技術的HOD解決方案不僅展示了他們?cè)谥悄芷囶I(lǐng)域的技術領導力,也為消費者提供了更為豐富和深入的駕駛體驗。
