印刷型NFC傳感器設備，例如佩戴式的溫度監測器或篡改檢測設備等，并不需要在電路板上提供電源、插頭或有線的連接方式，跳線上的集成芯片在靠近具有NFC功能的讀取器或蜂巢設備時才會啟動。生產NFC傳感器系統需要NFC功能元件及傳感器功能元件?，F(xiàn)在，透過采用印刷型銀柔性制造和裝配工藝，可以提高這兩類主要功能元件的制造效率。



最近在銀墨和印刷技術上的發展，可以將每個NFC標簽鑲嵌層或設備所需的導電天線線圈走線印刷到高度耐久、高度靈活的聚合物基板上。與同等的銅電路相比，聚酯上的導電墨水可以顯著降低基板的成本。在相同的基板上可以形成傳感器，或者將傳感器連接到其上，而且這一工藝支持添加微控制器（MCU）單元及其他電子元件，實現全整合的解決方案。從貨運和物流業直到藥物與醫療設施中的病人監護，NPC印刷型傳感器系統現在正在轉移到要求一次性使用的眾多產業。





在為給定的應用指定導電墨水和基板材料時，必須認真的考慮多個因素。當從傳統的剛性電路或柔性銅電路過渡到具有NFC功能的印刷型銀柔性傳感器系統時，這種做法尤其正確。NFC需要依賴于天線線圈走線的導電性，蝕刻的銅走線是一種高導電性的基體材料，寬度可能小至0.003英寸。然而，印刷型銀電路的導電性要低于作為基體材料的銅，所以印刷的走線需要更寬一些，由于聚合物基板在元件的正常使用過程中會屈曲，較寬的走線特別可以保持印刷走線的完整性。



成功的轉換到銀柔性元件，需要具備相關的知識來進行必要的調整，從而正確的形成更寬的走線，并且設計出功能與基于銅的元件相同的天線。應當部署富有經驗的設計開發團隊簡化這一流程，采用先進、專有的鈑金制造與滾動式制造工藝可以簡化智慧標簽、傳感器跳線，以及其他大批量產品上銀走線的印刷工藝。與FR-4或銅柔性電路板不同的是，印刷型銀柔性技術增加了進行進一步轉換的選項和能力，例如可以形成一卷具有NFC功能的傳感器標簽，或者采用圖形貼紙來進行美化。



根據印刷型傳感器設計的復雜性及其預期的功能，從FR-4電路板過渡到成本更低的聚合物基板上的印刷型銀電路，可能就是最佳的方案。對于復雜的應用來說，例如，如果印刷電路板上超微型化的元件間距過于稠密，那么傳統上使用銅的FR-4電路板非常有可能作為首選的技術。對于元件數量較少（約為20件或更少一些）的應用，銀柔性技術的優勢則會更加明顯，原因在于可以降低銀走線覆蓋住的基板區域的占比。



比如說，佩戴式的健身或醫療傳感器上的跳線可以提供充裕的空間，支持更寬的銀走線，并且需要更加柔軟易彎的基板材料，例如聚酯等。聚合物上的印刷型銀柔性技術重量更輕、在三維（3D）上具有極高的靈活性，因此以上任一種應用都還可從該技術中獲益。另一項優勢則在于與銅相比，銀更加環保，其制造過程也更加清潔，這是因?yàn)樵霾男偷你y印刷工藝不會產生有害的化學蝕刻廢料。

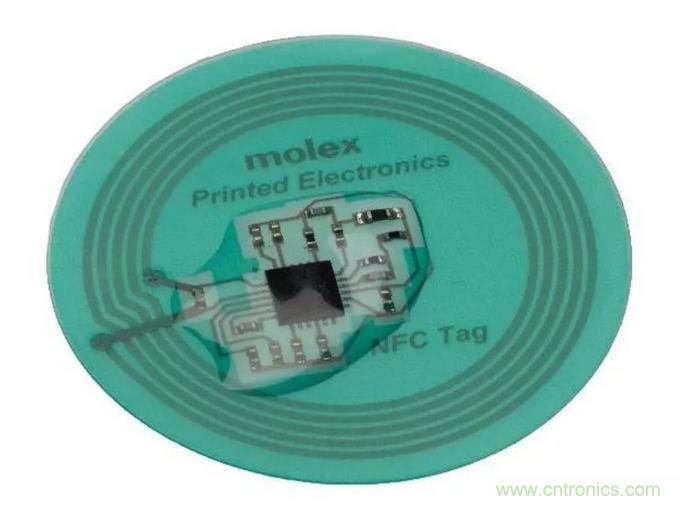

圖1：在聚酯基板上展示了具有代表性的Molex SilverFlex電路，顯示了電路的小尺寸與柔性



一般來說，在電池供電的設備中，任何無線資料通訊協定消耗的功率在所需的總功率中都會占很大的比重。使用NFC則可以降低設備的總功率要求，因?yàn)闊o(wú)線資料通訊的全部功率都是從NFC讀取器中輸送過來。提供無線讀出功能、啟用了NFC的傳感器系統并不需要消耗功率，讀取器可以將供電和資料指令發送到具有NFC功能的傳感器系統，然后系統會將資料發送回讀取器，作出回應。為基于印刷的制造工藝設計無線NFC傳感器系統，可以采用多種方案。在設計階段，則應盡早辨別出最佳的方法。

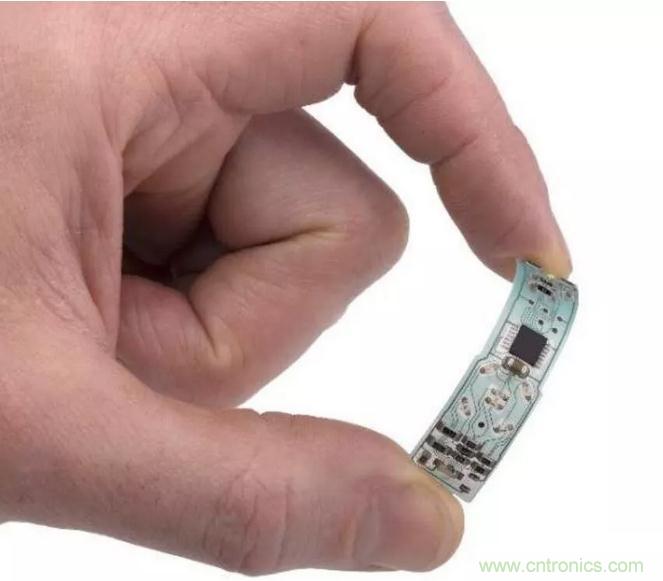

圖2：olex NFC溫度即時讀出標簽





一體化的NFC和MCU芯片的系統架構相對簡單一些。單芯片可提供定義明確的功能，成本效益極高。然而，成品的功能將受到硬件的局限，因此一體化的設計最適合用來滿足高度專一的應用的要求，相互獨立的NFC和MCU芯片則通?？梢愿玫臑閺?fù)雜性較高的設備提供支持。雙芯片的封裝會提高工程上的要求、增加工程成本，但是又允許更高程度的定制，例如，可以支持多種應用或多條產品線，并且對仍在發展中的需求進行監控。在設計和開發的周期中，雙芯片的解決方案可以提高多功能性，使資料記錄功能獨立于資料通訊部分而單獨存在，提供更加復雜而又穩健的功能。MCU可以隨著時間而逐漸的執行資料記錄功能，而且無需為NFC加電，進而延長設備的電池壽命。



NFC傳感器系統可以整合到智慧標簽和其他設備中，適合需要資料記錄功能的應用，并且有益于產品保質期方面的時間記錄和溫度記錄，或者對熱敏或環境敏感型產品的監測。條碼或RFID讀取器只是以單向的方式將資料從標簽傳遞到讀取器，與此不同的是，移動電話中嵌入的NFC芯片可以在讀取器-寫入器的模式下部署，供資料獲取應用使用。然后，移動電話可透過蜂巢資料連接或Wi-Fi連接來促進已采集資料向服務器及云端的遠距離傳輸。



根據芯片和天線的不同，啟動NFC傳感器設備的典型距離有所不同，但是一般在4公分的范圍以內。非輻射的NFC訊號的近場范圍可使電磁干擾降至最低，在降低了資料外泄或資料入侵風險的同時，可以提供一個更為安全的通訊平臺。從功率的觀點來說，與藍牙無線技術相比，NFC設備消耗的總功率要低一些，這就意味著可以為傳感器系統延長電池壽命。

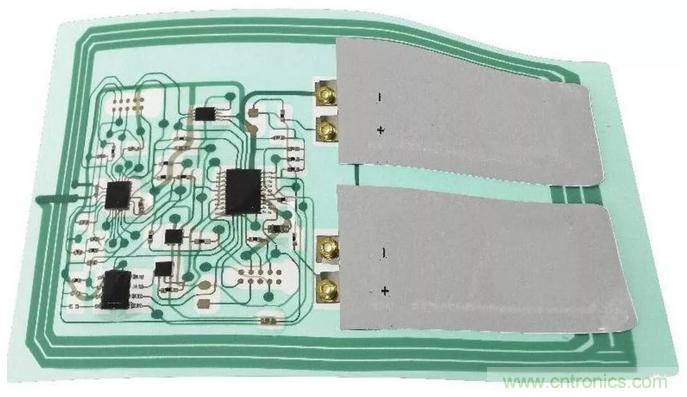

圖3：Molex NFC溫度測井智慧標簽，顯示了柔性和透明度





對于安全訪問、電子支付系統和其它短距無線應用來說，NFC都是一種久經考驗的技術，但是直到最近才被現代的手機和家庭及辦公場所中的許多種平板電腦所完全采用。這一發展趨勢代表了向前邁進的一大步，可以建立起所需的基礎設施，將NFC的部署提升一個層次。



印刷制造技術中發展?jié)摿ψ畲蟮囊粋€(gè)方面就是存在著潛力來推動數字時代的創新。結合NFC和蜂巢通訊來充分利用銀印刷型傳感器系統的應用，可以在前所未有的程度上提供一種可資利用而又受資料驅動的深入洞察力。移動設備與移動應用可以提供基于時間的靈敏度、位置服務，以及遠端電力通訊之類的固有功能，為NFC傳感器系統使用的新應用的開發工作提供支持。



NFC可經定制來滿足一系列眾多應用的要求，透過減少資料讀出所需的能量，正在重新塑造傳感器系統的架構。這一技術還可在無需電池的情況下實現持續的自動化監控，這樣就可以顯著的延長設備的壽命，或者降低傳感器系統的物料清單成本。NFC功能可以與銀柔性印刷工藝與制造工藝良好的結合。
