車載用積層貼片陶瓷片式電容器選型指南

發布時間:2018-10-22 責任編輯:xueqi

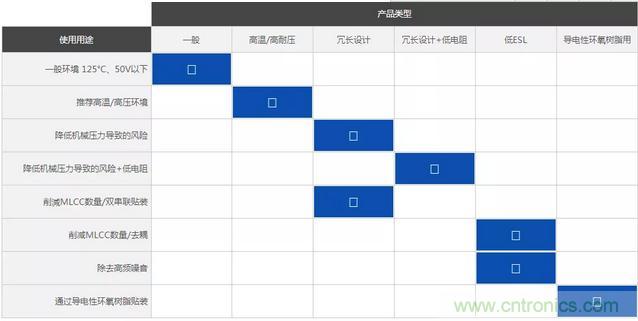

【導讀】TDK擁有具備各種特點的積層貼片陶瓷片式電容器,為客戶解決各類難題。文中介紹在以下使用用途中的產品選型指南:在一般環境,推薦高溫/高壓環境,降低機械壓力導致的風險,降低機械壓力導致的風險+低電阻等,請根據具體的用途選擇最為合適的電容器。



◆  一般環境:125°C、50V以下|一般

在125°C、50V以下的普通環境中,推薦使用一般類型。



◆  推薦高溫/高壓環境|高溫/高耐壓

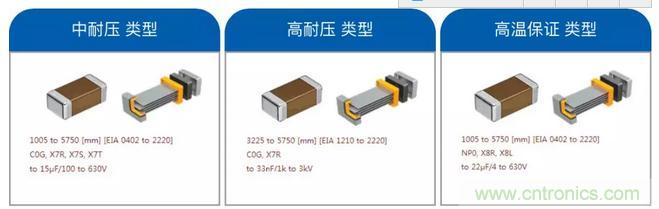

推薦使用以最佳陶瓷材料制作的高溫、高壓類型產品來對應高溫高壓環境。



◆  降低機械壓力導致的風險|冗長設計

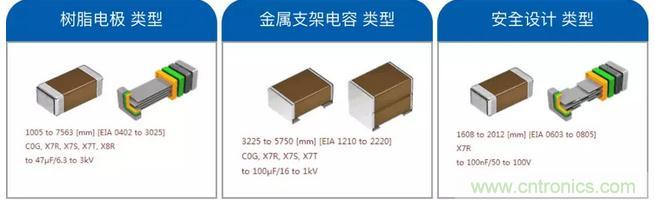

希望降低基板彎曲、掉落沖擊以及熱沖擊等機械壓力導致的風險時,推薦使用在端子電極上嵌有具備柔性的樹脂層以及金屬框架的"冗長設計類型"結構。



◆  降低機械壓力導致的風險+低電阻|冗長設計+低電阻

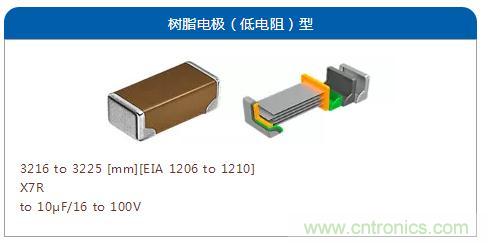

希望在抑制因機械壓力導致的風險的同時降低電阻時,推薦使用TDK通過獨有端子電極結構實現的"冗長設計+低電阻"型產品。



◆  削減MLCC數量/雙串聯貼裝|冗長設計

希望減少串聯貼裝的MLCC數時,推薦使用在1個器件內以串聯方式配置有2個電容器的雙串聯結構類型結構。



◆ 削減MLCC數量/去耦|低ESL

希望減少去耦用MLCC數時,推薦使用通過極富特點的結構實現低ESL、低阻抗的低ESL類型產品。



◆   除去高頻噪音|低ESL

當無法除去高頻噪音時,推薦使用以特殊構造實現低ESL、低阻抗的低ESL類型產品。



◆  通過導電性環氧樹脂貼裝|導電性環氧樹脂用

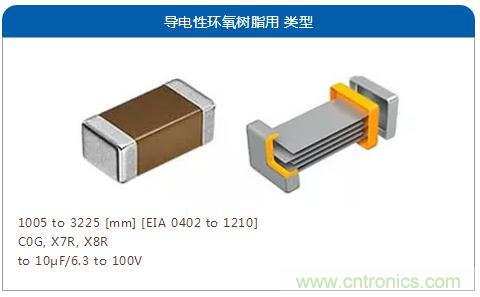

在使用導電性環氧樹脂進行貼裝時,推薦使用端子電極為Ag-Pd-Cu合金的導電性環氧樹脂專用類型來對應。
