此性能上的優勢會對大量設備類型與應用范圍造成沖擊。 透過MEMS開關技術，讓電子量測系統、國防系統應用以及健康照護設備得以在性能與外型上實現以往難以達成的水平。





現代的開關技術都具有其缺點，因而沒有一項技術可以成為理想的解決方案。 繼電器的缺點包含了狹窄帶寬、有限的致動壽命、有限的信道數量以及大型的包裝尺寸。 相較于繼電器，MEMS技術一直都具有提供世界級RF開關性能的潛力，以及在小巧外型中實現可靠度的數量級提升。



許多嘗試開發MEMS開關技術的公司都是已經有可靠的產品量產時投入，卻因這個挑戰受到阻礙。 首先跨入MEMS開關研究的公司之一就是Foxboro公司，在1984年就提交了世界第一個機電式MEMS開關專利。 ADI從1990年開始就已經以早期學術項目跨入了MEMES開關技術的研究；在1998年時，ADI就已經開發出導向早期原型的MEMS開關設計；而在2011年時，ADI對于其MEMS開關計劃做了大幅的投資，由此帶動了ADI自身最先進MEMS開關制造設施的建構。



現在，ADI已經有能力提供業界所需「可量產」、「高可靠」、「高性能」、「小巧外型」的MEMS開關，藉以取代已經過時的繼電器技術。



ADI在MEMS方面擁有豐富的經歷。 ADI首款成功的開發、生產以及在全球商業化的MEMS加速度計產品是在1991年發表的ADXL50加速度計；ADI在2002年發表首款整合式MEMS陀螺儀-ADXRS150。 以此為起始，ADI建立了龐大的MEMS產品事業以及無與倫比的聲譽，能夠生產出可靠、高性能的MEMS產品。 ADI已經生產了超過十億個使用于汽車、工業與消費性應用裝置的慣性傳感器。 正是如此的血統帶來了經驗與信任，驅動MEMS開關技術的實現。





ADI的MEMS開關技術的核心就是靜電致動，懸臂梁開關組件的概念。 在本質上，它可以被視為是微米級機械繼電器，具有可以透過靜電致動的金屬對金屬接點。

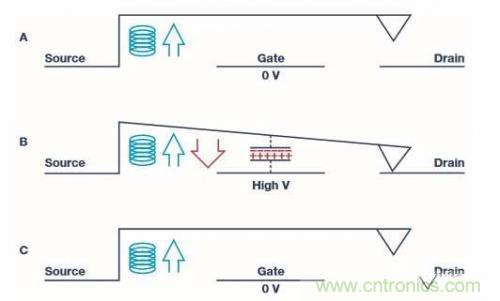

該開關被鏈接在三組終端的組態設定當中。 在功能性上，終端可以被視為是源極、閘極、以及汲極等。 圖一中所示為A狀況之開關的簡化圖形呈現，顯示該開關處于關閉的位置。 當施以dc電壓至閘極時，在開關梁會生成靜電的下拉力量。



相同的靜電下拉力量可以在平行板電容器中看到，具有會彼此相互吸引的正電荷板與負電荷板。 當閘極電壓遞增到足夠高的值，它就會產生出足夠的吸引力（紅色箭頭）來克服開關梁的電阻彈簧力，而開關梁就會開始下移直到接點碰觸到汲極。 這個狀況顯示于圖一當中的B狀況。 如此就完成了源極與汲極之間的電路，而開關現在是開啟的狀態。 將開關梁往下拉所需的實際力量與懸臂梁的彈簧常數以及其對于移動的抵抗力有關。



請注意，即便是在開啟位置上，開關梁仍然會有將開關往上拉動的彈簧力（藍色箭頭），但是只要向下拉動的靜電力量比較大，那么開關就會維持在開啟的狀態。 最后，當閘極電壓被移除時（圖一中的C狀況），也就是在閘極電極上0 V，靜電吸引力也會跟著消失，而開關梁會以具有足夠回復力（藍色箭頭）的彈簧而動作，開啟源極與汲極之間的鏈接，然后回返至原本的關閉位置。







圖二中所示為利用MEMS技術制造開關的四個主要步驟。 該開關是以高電阻率的硅芯片（具有沈積在頂部的厚電介質層以提供與下方基板的優越電氣隔離）所建構。 使用了標準的后端CMOS內部鏈接制程實現與MEMS開關的內部鏈接。 低電阻率金屬與多晶硅都被用來制作與MEMS開關的電氣鏈接，而且都被嵌入至電介質層當中。



以紅色標示的金屬導孔是用來提供與開關輸入、輸出的鏈接，以及提供閘極電極給芯片中任何位置的引線接合焊盤。 懸臂MEMS開關本身就是利用犧牲層予以表面微加工處理，藉以在懸臂梁之下建立空氣間隙。 懸臂開關梁結構與接合焊盤都是利用黃金制作的。 開關接點與閘極電極都是利用低電阻的薄金屬制成的，沈積在電介質表面上。







引線接合焊盤也是利用上述的步驟建構的。 黃金引線接合是用來將MEMS芯片鏈接至金屬引線框架，封裝至塑料四邊扁平無接腳（QFN）芯片當中，使其易于表面黏著于PCB上。 該芯片不會受到任何一種封裝技術類型的限制。 這是因為有高電阻率硅帽接合至MEMS芯片，在MEMS開關組件外圍形成了密封保護外殼。 以此方式將開關密閉包覆可以提高開關對于環境的耐受度以及周期壽命，無論所使用的外部封裝技術為何。

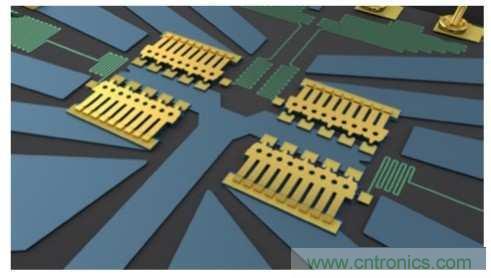

圖三中所示為四組在單刀四擲（SP4T）乘法器組態設定下的MEMS開關。 每組開關梁具有五組并聯的奧姆接點，用以在開關關閉時降低電阻與提高電力的處理。







如同一開始所提到的，MEMS開關需要高dc驅動電壓以靜電方式致動開關。 為了要盡可能的讓零件易于使用而且更進一步的保證其性能，ADI已經設計了搭配的驅動器IC，用以生成高dc電壓并且與MEMS開關共同封裝在一個QFN當中。



此外，產生出來的高致動電壓會以受控的方式被施加于開關的閘極電極上。 它會在微秒時間尺度內遞增至高電壓。 遞增的方式有助于控制開關梁如何被吸引以及下拉，并且改善開關的致動性、可靠度、與周期壽命。

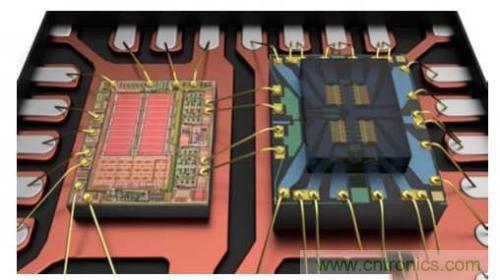

圖四中所示為QFN封裝當中處于原位的驅動器IC與MEMS芯片。 驅動器IC只需要低電壓、低電流供電，而且與標準CMOS邏輯驅動電壓兼容。 此共同包裝的驅動器讓開關非常的易于使用，而且其只有非常低的電力需求：在10 mW 至20 mW的區域內。





圖四 ： 驅動IC（左側），MEMS開關芯片（右側）被黏著和線焊至金屬導線架上





任何新技術的關鍵性原則就是其究竟有多可靠，這點ADI非常清楚。 新的MEMS技術生產制程就是實現機構堅固、高性能開關設計開發的基礎。 以此搭配密封的硅覆蓋制程，對于提供確實可靠的長效MEMS開關而言是相當關鍵的。



為了要成功的將MEMS開關帶向商業化，需要針對MEMS進行廣泛的可靠度測試，像是開關操作循環、壽命測試、以及機械震動測試等。 除了這個檢驗，以及為了盡可能保證最高的質量之外，零件都已經通過全范圍的標準IC可靠度測試加以驗證。



在RF儀器應用中，足夠長的開關致動壽命是最為重要的。 相較于機電繼電器，MEMS技術的開發已經為周期壽命帶來了數量級的改善。 在85 °C下的高溫作業壽命（HTOL I）測試以及早期失效（ELF）鑒定測試可以嚴格的保證零件的周期壽命。



持續開啟壽命（COL）性能是另一項MEMS開關技術的關鍵參數。 舉例來說，RF儀器開關的使用方式可以改變，而開關可以有更多時間停留在開啟狀態。 ADI已經體認到這項事實，并且針對MEMS開關技術致力于實現卓越的COL壽命性能，藉以減輕壽命風險。 從最初的50 °C 下7年COL壽命性能水平至今，ADI已經進一步的開發出能夠提供領先同級產品，具有85 °C下10年COL的技術。



MEMS開關技術已經經歷了一整套的機械耐用性認證測試。 表1當中列舉了總共5項測試，用以確保MEMS開關的機械耐久性。 由于MEMS開關組件的小巧尺寸與低慣性，因而很明顯的遠較機電繼電器耐用。





MEMS開關的關鍵性力量，就是它能夠在小巧的表面安裝外型上同時提供0 Hz/dc的精密度與寬帶RF性能以及卓越的可靠度vs. 繼電器。



任何開關技術的最重要質量因子之一，就是單一開關的導通電阻乘以關閉電容。 通常會將此稱作RonCoff系數，并且以飛秒（femtoseconds）加以表示。 當RonCoff下降時，開關的插入損耗也會隨之減少，而關閉隔離就會獲得改善。 對于單一開關單元，ADI MEMS開關技術的RonCoff系數小于8，此將可以保證其做為技術選擇的地位，進而實現世界級的開關性能。

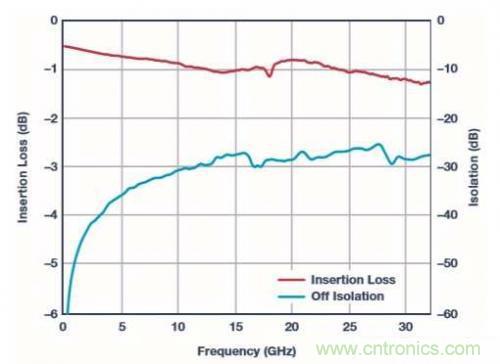

此基本的優勢即可用來達成優越的RF性能位準，再搭配上謹慎的設計。 圖五所示為針對原型QFN，單刀雙擲（SPDT）MEMS開關進行量測所得的插入損耗以及關閉隔離。 插入損耗在26.5 GHz下只有1 dB，而且在QFN封裝當中已經實現了超過32 GHz的帶寬。

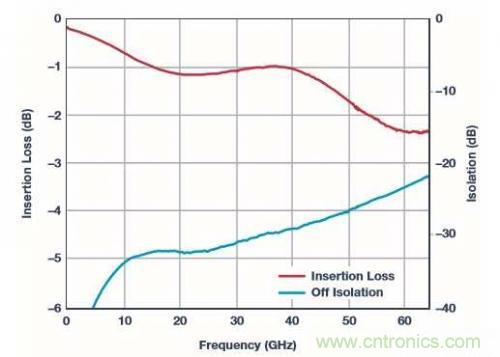

圖六所示為來自于原型插入損耗與關閉隔離的更廣大頻率掃描，在芯片單刀雙擲（SPST）開關的探測量測中。 在40 GHz下，1 dB的插入損耗與– 30 dB區域的關閉隔離就能夠達成。







此外，MEMS開關的設計本身就能夠在以下的領域中提供非常高的性能：



**精密dc性能：小于2 Ω RON、0.5 nA的關閉漏泄、以及– 110 dBc的總諧波失真（THD + N）的精密性能位準已經獲得實現，具有以波束與基板優化為基礎而改善所有位準的潛力。



**線性度性能：高于69 dBm的三階截斷點（IP3）位準以27 dBm的輸入音調加以實現。 在整個作業頻率波段上還有增加超過75 dBm的潛力。



**致動壽命：保證最少10億次致動周期。 此已經遠超過目前市場上的機械繼電器～一般額定值低于一千萬次周期。



**電源處理（RF /dc）：超過40 dBm的電源已經在整個作業頻率波段中經過測試，而且在較低或是較高的頻率中不會降級。 在dc信號方面，此開關技術可以通過200 mA以上的電流。

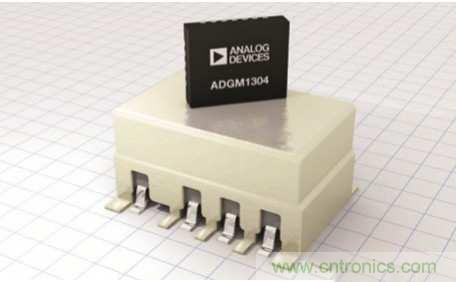

最后，具有小巧尺寸的解決方案通常是所有市場共通的關鍵需求。 MEMS于此再次的提供了引人注目的優勢。 圖七所示為經過封裝的ADI SP4T（四組開關）MEMS開關設計與典型DPDT（四組開關）機電繼電器的等比例比較。



以體積來說，空間的節省相當明顯。 在此情況下MEMS開關只需要繼電器體積的5％。 此非常小巧的尺寸會顯著的帶動電路板空間的節省，特別是雙面電路板開發的實現。 對于汽車測試設備生產廠商而言，這點特別的有其價值，因為更高的信道密度是至為重要的。









ADI所開發出來的MEMS開關技術在開關性能與尺寸的縮減上有了飛躍式的進步。 同級產品中最佳的性能：從0 Hz/dc 到Ka波段甚至以上、相較繼電器數量級的循環壽命改善、卓越的的線性度、非常低的電力需求、以及芯片等級封裝的供貨等，都使得ADI的MEMS開關技術為ADI的開關全產品系列帶來了革命性的新品項。
