【導讀】智能手機中，LCD面板背光的耗電約占設備總耗電量的40%，因此，如果能讓背光亮度隨著環境光亮度而發生改變將帶來很多好處。在相對較暗的環境中，可透過降低顯示器亮度節省電力，同時還能緩解用戶的視覺疲勞，改善用戶的體驗。
事實上，環境光傳感器(Ambient light sensors，ALS)已被廣泛應用于智能手機中，用來提供環境光亮度的相關信息，以支持背光LED電源電路。然而，這個應用說起來簡單，但實際做起來會遇到許多挑戰，那是因?yàn)橐环矫娴米屖‰娦Ч麎蛎黠@，一方面又得讓使用者看得舒服。
ALS必須被置于顯示器屏幕的背面，這里可以說是寸土寸金，且同一組件必須能夠同時實現接近探測功能(靠近用戶臉部時可關閉顯示屏)和環境光量測功能。這些以及其他條件嚴重限制設計工程師，使其無法自由地進行優化設計。
本文介紹在智能手機中實現環境光感測遇到的主要挑戰，以及如何克服這些挑戰，以實現背光燈更高的反應靈敏度，并能精確地根據環境光來調整背光亮度。
明亮視覺反應
首個難題就是光電二極管(photodiode)對光的反應方式并不同于人眼。人類的眼睛對于紅外線(IR，波長大于780nm)及紫外線(UV，波長小于380nm)并不敏感，另一方面，標準的硅光電二極管一般會感測到波長介于300nm和1,100nm的光線。
這就意味著設計師的第一個挑戰就是如何移除傳感器輸出中的紅外線和紫外線成分。ALS的功能是獲取射入智能手機顯示屏上的光線亮度(測量單位是照度流明)，如果該亮度測量結果包含紫外線和紅外線以及可見光，它呈現給顯示屏背光控制器的并非是人眼真實所見，也就是說傳感器對環境光的反應不同于人眼的“明亮視覺(photopic)”反應。總之，傳感器“感受”到環境光亮度會比人眼感受到的亮度更高。
這是因?yàn)樽匀还夂腿嗽旃舛紩?huì)含有紅外成分。例如，陽光(圖1)及來自白熾燈的光線就是如此。去除紅外線的一個有效方法就是在傳感器上迭加光學紅外線濾波器。然而在智能手機中，同一個傳感器一般也會被用于接近探測(伴隨著紅外線LED)，當手機靠近使用者臉部時，用來關閉顯示屏及觸控控制器。

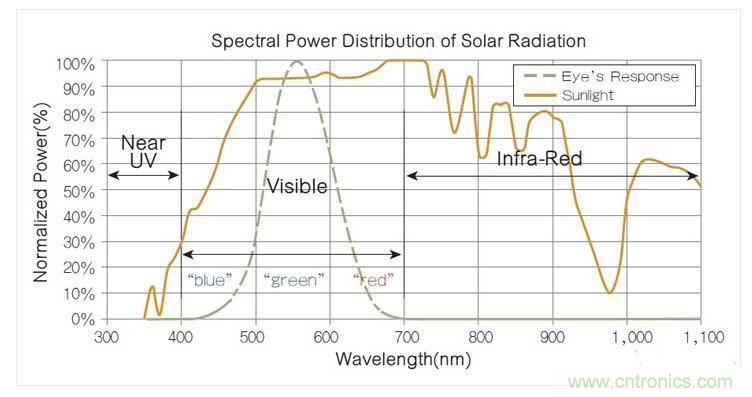

圖1 太陽光的光譜功率分布，其中的強功率紅外線成分對人眼而言是不可見的。
當然，智能手機設計師可以僅針對接近感測另增一個獨立的紅外線光電二極管(IR photodiode)，但是這是一個冗雜的解決方案：如此一來，這樣的設計必須承擔ALS上的光學濾波器及獨立的紅外線光電二極管兩者的成本，紅外線光電二極管還會占據額外的空間，且必須在顯示器的表面開孔，讓紅外線通過。
艾邁斯半導體已針對這個問題提出一個更好的解決方案：雙二極管(dual-diode)模塊。其中一個光電二極管(如圖2中所示的Channel 0)用來感測全光譜，另一個(圖中的Channel 1)則主要用來感測光譜中的紅外線部分。從全光譜傳感器的輸出中減掉紅外線光電二極管的輸出，則可得到可見光的測量結果。

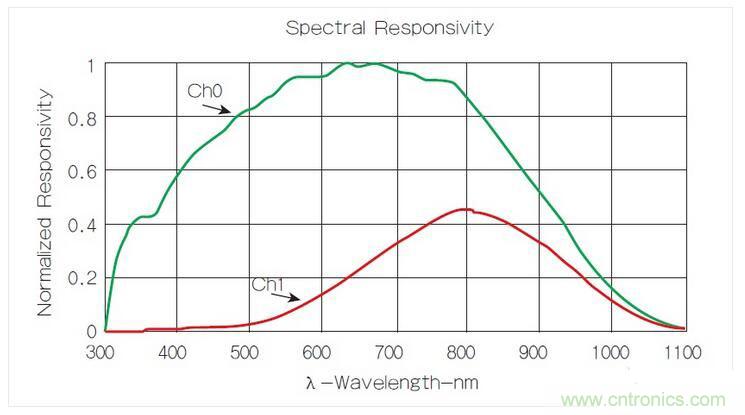

圖2 艾邁斯半導體雙二極管模塊系列之TMD2772的光譜靈敏度，其他產品還包含TMD27721及TMD27723系列。
這個傳感器對于紫外線很不敏感，而且在任何情況下的常見光源所發射的紫外線輻射皆極少。在大部分情況中，為了實現環境光感測而除去紫外線只要采用能吸收紫外線的包裝材料就足夠。
在除去ALS輸出的紅外線元素后，智能手機設計師現在得解決第二個問題：如何限制ALS/接近傳感器模塊的視角，而且不影響其性能。這關乎ALS和接近傳感器之間的平衡。
就環境光感測而言，理想的視角是180度(這實際上是不可能的)，因?yàn)檫@是環境光射至顯示屏的角度，然而對接近感測而言卻是相反的：它需要的是窄視角，如此才能限制紅外線LED和紅外線傳感器之間出現串?dāng)_的可能性。比較理想的是紅外線傳感器應該只感測使用者臉部反射的紅外光，而LED不應直接照射到傳感器上，也不應該檢測到來自觸控面板頂部及底部反射回來的光線。因此，必需針對ALS和紅外線傳感器之間的需求沖突進行取舍。
透過實驗，智能手機設計師發現90~110度的視角能提供高性能的接近探測，同時還能讓環境光感測系統表現良好；將角度縮窄至90度以下會明顯損害ALS的性能。此外，若系統以90度的視角工作，則觸控屏幕底部和感測模塊頂部之間的空氣間隙必須要非常小。
視角并非是影響ALS性能的唯一機械設計問題。為了讓光線通過屏幕達到傳感器模塊，設計師必須在顯示屏開一個孔隙，OEM業者希望這個孔隙愈小愈好，以避免破壞觸控屏幕的圓潤、平滑外型。他們也會在屏幕玻璃下表面添加油墨以掩蓋這個開孔，這會讓它變暗且讓它的顏色和手機外殼顏色融和在一起。油墨和開孔都會降低入射至傳感器模塊的光線強度。
此外，OEM業者必須在生產在線嚴格控制油墨的透射率變化。例如，如果使用透射率17%的油墨，僅僅±1%的油墨透射率變化就會造成ALS輸出產生5.9%的額外誤差。
第三個在智能手機中實現環境光感測會面臨的重大挑戰，在于需要處理非常高動態范圍的光輸出。智能手機制造商想要讓顯示屏背光的亮度能被適當設定，無論手機是處于幾乎完全黑暗(亮度低至0.1lux)還是陽光直接照射(亮度高至220klux)的環境中。
這需要傳感器在極寬的動態范圍具有高的靈敏度，同時還要能維持極低的本底噪聲(noise floor)。此外，設備的增益也應能被控制從而可以適應環境光亮度的變化。
微調的實施
本文已說明在智能手機中支配環境光感測的折中原則、雙光電管解決方案的好處，以及OEM業者需要關注的 ALS模塊特性，然而每一個設備的外觀、機械設計及油墨都有所不同，這就需要各個表征特性，才能開發出量身打造的亮度方程式。
這個方程式是用來精確地除去環境光的紅外成分，以及補償受限的視角。
為了實現這樣的表征特性，智能手機必需曝露于各種不同的光源中，這些光源會發出不同比例的紅外線及紫外線。然后在相同的照明條件下，透過高精度的lux表測量環境的照度，同時用ALS模塊測量環境的照度，然后以lux表的輸出為基準來校正ALS的輸出。lux表的測光面應該用遮光罩罩住，以模擬光傳感器受限的視角。
為表征傳感器模塊，例如像奧地利微電子的TMD27721或TMD27723，可使用以下的方程式：
CPL=(ATIME_ms×AGAINx)/20 Lux1=(C0DATA-a0×C1DATA)/CPL Lux2=(b0 × C0DATA-b1×C1DATA)/CPL Lux=MAX(Lux1, Lux2, 0)<、b>
在上述方程式中，CPL, a0, b0, b1是表征特性的參數。
CPL：每亮度計數(Counts per Lux)。 C0DATA：讀取自Channel 0的數據。 C1DATA：讀取自Channel 1的數據。 C0DATA-a0x C1DATA：加權計數紅外線比例高的光源。 b0xC0DATA-b1x C1DATA：加權計數紅外線比例低的光源。 MAX：Lux1, Lux2 及0中的最大值。
一般而言，在越多光源下收集越多的資料組，則表征特性將越精確。
定義適當?shù)臋C(jī)械設計，在生產時嚴格控制油墨透射率，以及小心地進行表征，則環境光感測的系統誤差可以被限制在不超過±15%范圍內。在某些情況下，誤差可以小至±10%。對于調整背光亮度以降低功耗并改善使用者體驗這個目的來說，這已夠好了。
當然，OEM業者可能基于顯示器背光控制之外的功能，而需要更高精確度的ALS，這需使用靈敏度極高的環境光傳感器(例如不具有接近探測的單機型裝置) 。針對此類應用，奧地利微電子的TSL25911就是理想選擇。
總結
ALS已被廣泛應用于智能手機中，用來提供環境光亮度的相關信息，以支持背光LED電源電路。然而，這個應用說起來簡單，但實際做起來卻不易——那是因?yàn)橐环矫娴米屖‰娦Ч麎蛎黠@，一方面又得讓使用者看得舒服。
ALS必須被置于顯示器屏幕的背面， 這里可以說是寸土寸金—組件必須能夠?qū)崿F(xiàn)接近探測(靠近使用者臉部時可關閉顯示屏)和主要環境光測量功能。這些及其他條件嚴重限制了設計工程師，使其無法自由地針對設計進行優化。
