【導讀】硅光學芯片可將一個硅光集成芯片塞到了與CPU相同的封裝尺寸中,這無疑將硅光子技術提升到了更高的層次,這一消息令行業再次沸騰,為什么這些“技術者們”會這么興奮?硅光子真的可以為人類打開一扇通往新世界的大門?

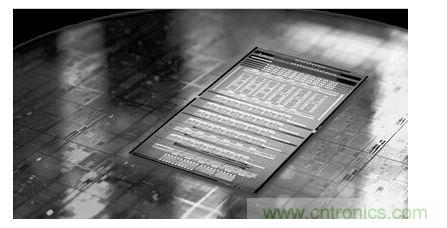

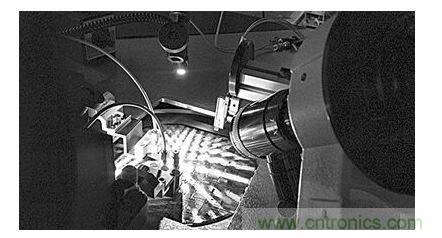

近日,IBM宣布已成功研制出實用化的硅光學芯片,這項已有二十年發展歷史的技術讓人看到了應用的希望。據稱,他們已將一個硅光集成芯片塞到了與CPU相同的封裝尺寸中,這無疑將硅光子技術提升到了更高的層次,專家預計在半導體工藝達到物理極限,革命性的新計算機尚未出現之前,硅光學技術將負責填補空缺。
歷史:光學透鏡思路一度限制發展
IBM的這一消息令行業再次沸騰,為什么這些“技術者們”會這么興奮?硅光子真的可以為人類打開一扇通往新世界的大門?
早在上世紀90年代,IT從業者就開始為半導體芯片產業尋找繼任者。光子計算、量子計算、生物計算、超導計算等概念一時間炙手可熱,它們的目標都是在硅芯片發展到物理極限后取而代之,以延續摩爾定律。
其中光子計算一度被認為是最有希望的未來技術。與半導體芯片相比,光芯片用超微透鏡取代晶體管、以光信號代替電信號進行運算。光芯片無需改變二進制計算機的軟件原理,但可以輕易實現極高的運算頻率,同時能耗非常低,不需要復雜的散熱裝置。與電腦對應,設想中的光學計算機被稱作“光腦”。早年甚至有人預言2015年光腦就會開始取代硅芯片。
但是現實并不盡如人意,科學家和工程師很快就發現制造納米級的光學透鏡是如此困難,想在小小芯片上集成數十億的透鏡遠遠超出了人類現有的技術水平。
好在科研單位并未放棄將光線引入芯片世界的努力。很快人們發現用光通路取代電路來在硅芯片之間傳輸數據是很有潛力的應用方向:光信號在傳輸過程中很少衰減,幾乎不產生熱量,同時可以輕松獲得恐怖的帶寬;最重要的是在硅芯片上集成光學數據通道的難度不算太高,不像光子計算那樣近乎幻想。于是從21世紀初開始,以Intel和IBM為首的企業與學術機構就開始重點發展硅芯片光學信號傳輸技術,期望有朝一日能用光通路取代芯片之間的數據電路。
[page]原理:芯片集成光電轉換和傳輸模塊
以激光代替電路傳遞數據的技術對普通人來說并不陌生,音頻設備常見的光纖數字接口就是一個典型例子。如今城市新建寬帶網絡已經普遍使用光纖取代了銅纜,大大提升了網絡的接入帶寬。光信號技術有很多優勢,但傳統光學數據設備的體積龐大,難以應用在芯片級的信號網絡中。
硅光學技術的目標就是在芯片上集成光電轉換和傳輸模塊,使芯片間光信號交換成為可能。使用該技術的芯片中,電流從計算核心流出,到轉換模塊通過光電效應轉換為光信號發射到電路板上鋪設的超細光纖,到另一塊芯片后再轉換為電信號。
把復雜的光電轉換模塊縮小到納米尺寸,同時還要能用半導體工藝制造不是容易的事情。雖然實驗室中早有成果,但成品的良率和成本一直難以令人滿意。另一方面,2004年后串行數據電路技術飛速發展,PCIe、QPI、HyperTransport等總線技術提供的帶寬達到很高的水平,也降低了業界對硅光學技術的潛在需求。
直到幾年前,業界發現傳統的銅電路已經接近物理瓶頸,繼續提高帶寬變得越來越困難。同時云計算產業卻對芯片間數據交換能力提出了更高的要求:數據中心、超級計算機通常會安裝數以千計的高性能處理器,可這些芯片的協同運算能力卻受到芯片互聯帶寬的嚴重制約。
例如一顆Xeon CPU從與自己直接連接的內存中讀取數據的帶寬高達每秒40G字節,但如果是從另一顆Xeon芯片控制的內存中讀入資料,帶寬就會下降一半甚至三分之二。單顆芯片的性能越強、互聯的芯片數量越多,較低的互聯帶寬就越容易成為性能提升的障礙。銅電路不僅帶寬提升困難,功耗和發熱也不可小視,業界對硅光學技術的需求已經到了迫在眉睫的程度。
未來:聽得見的腳步聲
去年,硅光子器件公司Kotura宣布其Optical Engine可以通過使用波分復用實現100Gbps的數據傳輸速率,允許不同波長的多個數據信號共享相同光學通路。此類設備適用于數據中心與高性能計算應用程序,解決基于銅線的以太網網絡性能不足問題。此外,IBM、Intel與NEC等芯片廠商巨頭也正在開發硅光子器件。一時之間,硅光子被廣泛重視。
2010年,IBM在日本東京發布了其在芯片技術領域的最新突破——CMOS集成硅納米光子學技術,該芯片技術可將電子和光子納米器件集成在一塊硅芯片上,使計算機芯片之間通過光脈沖進行通訊??茖W家有望據此研制出比傳統芯片更小、更快、能耗更低的芯片,為億億次超級計算機的研發開辟道路。
2013年9月,Intel、康寧宣布共同研發了新的光纖傳輸技術,300米之內可以做到1.6Tb/s(200GB/s)的驚人速度,這種光纖采用了康寧的ClearCurve LX多模光纖技術,并搭配Intel MXC光學接口,未來可以支持Intel硅光子技術產品。
2013年11月富士通宣布,通過與Intel的大力合作,成功打造并展示了全球第一臺基于Intel OPCIe(光學PCI-E)的服務器,而其中的核心技術就是Intel苦心研發多年的硅光子。
2014年12月,華為與納米研究中心——比利時的微電子研究中心聯合宣布,聚焦于光學數據鏈路技術,其戰略合作伙伴關系再進一步。這對于硅基光學互連的聯合研究有望帶來諸多益處,包括高速、低功耗和成本節省。
這些行業巨頭都在瞄準硅光子市場,重點開發硅光子技術。強大的背景支持,結合夯實的歷史基礎,硅光子技術戴著閃耀的光環重出江湖。
硅光學技術很快就會在數據中心、超級計算機領域普及。不過在消費級產業這項技術很難有用武之地:智能設備和PC本來就沒那么多芯片,自然也用不上高大上的芯片間光信號傳輸。新技術將更多以間接的形式影響我們的生活:未來云計算平臺的性能快速增長可以為普通用戶提供更快更好的信息服務,背后的功臣之一就是硅光學技術。在半導體工藝達到物理極限,革命性的新計算機尚未出現之前,硅光學技術將負責填補空缺。
在整個產業界的努力下,一個個問題正在被突破,業界對硅光子大規模商用也抱有極大的信心,有業內人士預計廣泛應用需要7—10年的時間。
