音箱大拆解,邊拆邊學如何還原音箱原來的聲音
發布時間:2014-12-03 責任編輯:sherryyu
【導讀】音箱幾乎是每家每戶都具備的,但是由于用戶的自由搭配使得音箱音質很差,小編這里為大家拆解了一臺2.0音箱,邊拆解邊為大家講解音箱的發聲原理。窺探音箱內部的設計秘密,同時教大家如何還原音箱的真實舒服的聲音。
現如今,很多用戶都比較關注音箱的聽感(音質),也很喜歡互相討論音質,對比之下往往還是需要花費更高的價錢才能買到好音箱,這本都無可厚非。不過今天筆者并不打算談?wù)撘糍|(zhì),而是想從最基本的音箱內部結構來和大家說說它的發聲原理;音質的好壞,是基于音箱的內部結構和發聲原理為前提的,只有基礎工作打好了,音箱才能發出好聲音。
可能很多朋友并不太了解音箱的發聲原理,而且一談到這種物理性的話題往往很枯燥。但如果了解了音箱的結構和發聲原理,將很有助于你的選購甚至改裝。為了避免本文過于乏味,筆者將采用比較簡潔易懂的語言和形象的比喻來為大家闡述。
編輯拆機給你看 音箱內部都有啥?
對于普通的家用有源多媒體音箱來說,大致可分為主動式和被動式兩種。含功放的稱為主動式音箱,不含功放的稱為被動式音箱。音箱的構成不像電視和DVD機那么復雜,從外觀上看只是一個木箱及幾個喇叭而已,一般還會有保護網罩,然而它的結構真的就這么簡單嗎?

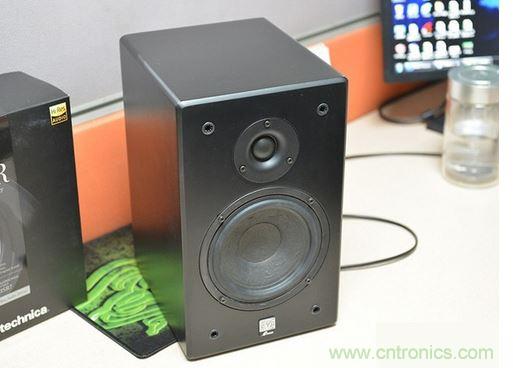

2.0書架音箱

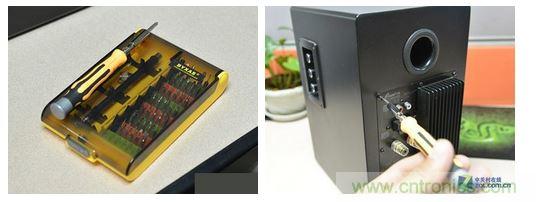

準備好工具拆解音箱
[page]

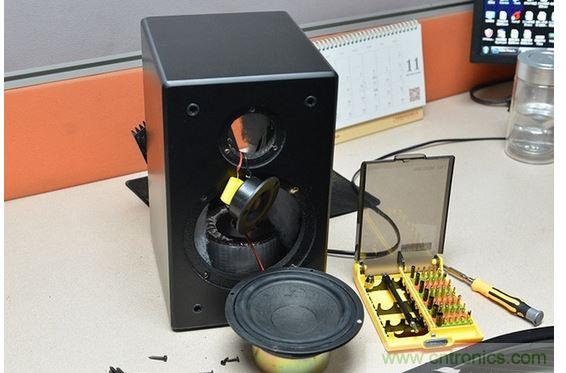

拆解后的音箱
音箱喇叭
內部結構到底簡不簡單,只有拆機后才能知道。首先我們先將音箱正面的網罩拆下,會看到箱體上面裝了2個喇叭,上面的小喇叭是高音單元,底部較大的喇叭是中低音單元。另外我們可以看到,喇叭表面會有一種紙質的圓形膜,它是用來共振發聲的,這種材質不一定全是紙質,還可以是橡膠、金屬、陶磁等,但一定要輕、要硬、要薄,這樣才可以達到發聲的目的。
音箱背板拆解
[page]

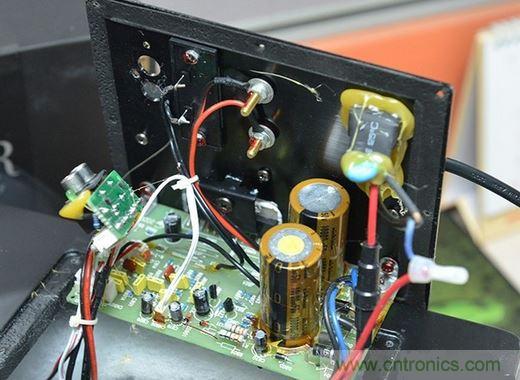

分頻器系統
箱體側面調節音量和中低頻的區域
接下來我們從背部將音箱的背板拆下,可看到一個電路板,上面有一些電線、電容、分頻器等電子元件,這些元件組成了分頻系統,負責將低、中、高頻往不同的喇叭單元輸送,若箱體內有2個分頻器,則稱為2分頻音箱(本次拆機的音箱);如果有3個分頻器的話,則稱為3分頻音箱。市面上大多數2.0和2.1音箱都采用這兩種分頻設計。

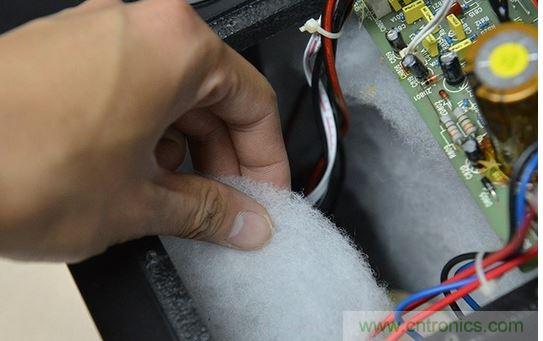

箱體內部的吸音棉
[page]

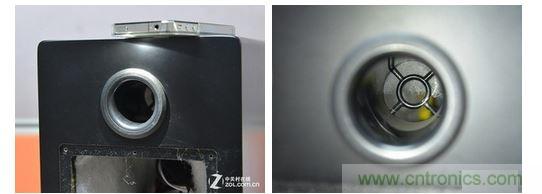

倒相孔和內部的PVC空心管
另外我們也注意到,箱體的內部還有會有一些棉花(吸音棉),它是用來減少箱體內部的共震和多余的駐波的,從而使音箱發出的聲音更清新和純凈。此外,我們還可以看到箱體的背部會有一個圓孔(有些在正面或側面),稱為倒相孔;孔內還有一截PVC材料的空心管;簡單的說,它負責將喇叭輻射到箱內的低頻聲波釋放出來,從而提升低音效果。

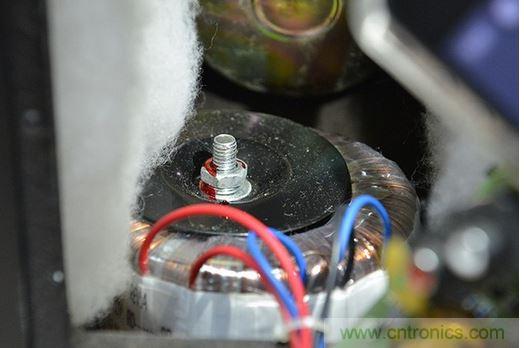

箱體內部的環形變壓器

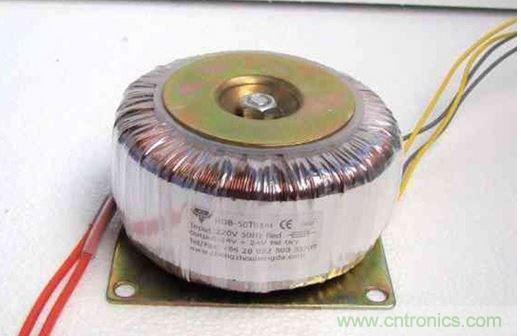

環形變壓器
在箱體的內部,我們還可以看到一個很大的線圈,里面全是銅絲一圈一圈纏繞在一個鐵芯上,外面用絕緣膠帶包裹,它叫環形變壓器。那么它是干什么用的呢?簡單的說,它可以為音箱提供能源,產生電磁力,使喇叭的紙盆震動發聲。另外,它還可以有效減小音箱的嗡嗡聲,讓聲音更純凈。
[page]
想看原因在這里 音箱到底怎么發聲的
要知道音箱發聲的原理,我們首先需要了解聲音的傳播途徑。聲音的傳播需要介質(真空不能傳聲);聲間要靠一切氣體,液體、固體作媒介傳播出去,這些作為傳播媒介的物質稱為介質。就好比水波,你往平靜的水面上拋一個石子,水面就有波浪,再由對岸傳播到4周;聲波也是這樣形成的。聲波的頻率在20——20,000Hz范圍內,能夠被人耳聽到;低于或高于這個范圍,人耳都聽不到。

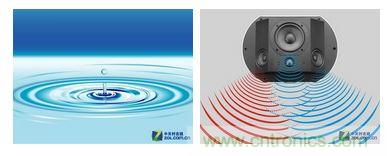

水波與聲波的傳播方式是一樣的,通過介質的傳播,人耳才能聽到聲音

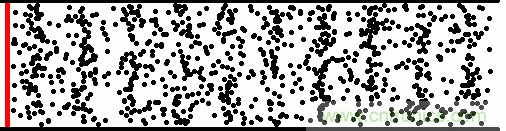

聲波可以在氣體、固體、液體中傳播
下面在來說說喇叭的工作原理。喇叭是把電信號轉換為聲信號的一種裝置,它由線圈、磁鐵、紙盆等組成。由放大器輸出大小不等的電流(交流電)通過線圈在磁場的作用下使線圈移動,線圈連接在紙盆上帶動紙盆震動,再由紙盆的震動推動空氣,從而發出聲音。

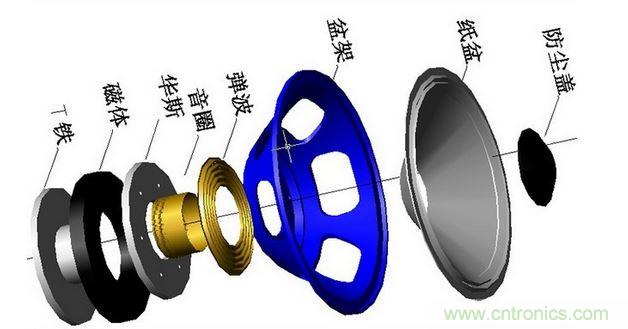

喇叭的結構
[page]

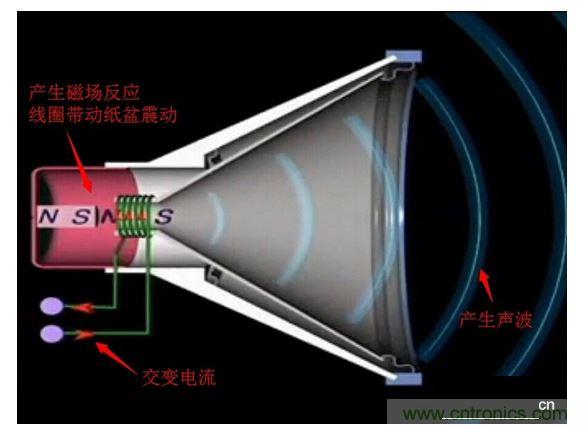

喇叭的發聲原理
當喇叭接收到由音源設備輸出的電信號時,電流會通過喇叭上的線圈,并產生磁場反應。而通過線圈的電流是交變電流,它的正負極是不斷變化的;正極和負極相遇會相互吸引,線圈受到喇叭上磁鐵的吸引向后(箱體內)運動;正極和正極相遇則相互排斥,線圈向外(箱體外)運動。這一收一擴的節奏會產生聲波和氣流,并發出聲音,它和我們講話的喉嚨振動是同樣的效果。
總結:
交流電通過喇叭上的線圈并切割磁感線,線圈會上下振動,大小和方向則根據電流的大小和方向而改變;線圈同時帶動喇叭的振膜(紙盆)振動,振膜上下振動,就會反復拉伸和壓縮它附近的空氣,并產生聲波;當聲波傳到人的耳朵里,我們就聽到到聲音(音樂)了。
