【導讀】眾多患者都因睡眠呼吸暫停，引起睡眠困擾、呼吸暫停、記憶力下降、高血壓、心腦血管疾病等疾病。這些疾病的產生給醫療界帶來極大的挑戰，本文針對這一現狀，設計了將傳感器應用于睡眠呼吸設備的方案，并分析了其中的差異。
常用的治療方法之一是使用正壓呼吸 (PAP) 機。病人睡眠時戴上一種特制面罩將一定壓力的空氣送入病人鼻孔以免發生窒息狀況。這種呼吸機有三種形式：
（1）Auto-PAP(自動正壓呼吸機)，可測量患者呼吸時的阻力，并按此阻力的大小而調節空給空氣所需的壓力，以保證每次呼吸都暢通無阻。
（2）Bilevel PAP(雙水平正壓呼吸機)提供兩種壓力：吸入正壓和呼出正壓。
（3）CPAP(持續式正壓呼吸機)，持續不斷供給一定壓力的空氣。這種正壓能夠防止睡眠期間因上氣道塌陷而造成的上氣道阻塞，使患者能夠自由呼吸，避免呼吸暫停。

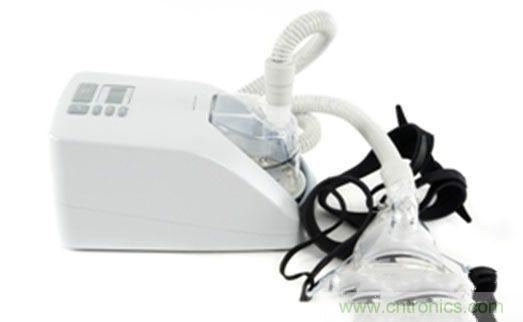

圖1：睡眠呼吸機器
適用于睡眠呼吸機的傳感器類型

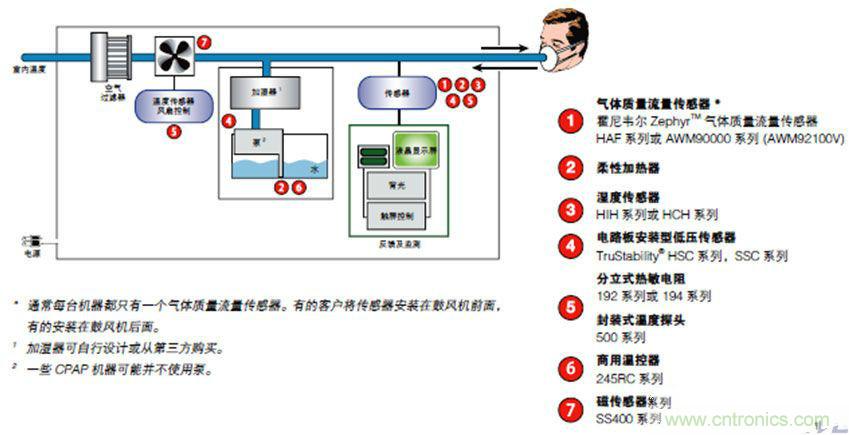

圖2：典型的睡眠呼吸機用到的傳感器
睡眠呼吸機上會用到多種類型的傳感器，以此監測和幫助控制氣流、壓力、濕度與溫度，同時支持穩定的電機控制。
1、溫度傳感器
對于溫度感應而言，睡眠呼吸機制造商可以從能為患者提供暖濕氣流以提高呼吸舒適度的感測元件中選擇。暖濕空氣還有助患者減少因吸入干燥的冷空氣而導致的嗓子疼。
分立式熱敏電阻通常會直接安裝在氣流通路中，以檢測氣流溫度。傳感器與檢測氣流溫度的微控制器配合使用，并與控制和調節氣流溫度的控制器交互。
制造商可選擇使用熱敏電阻裝配自身的傳感器探測系統，或者也可使用小巧、易于安裝的溫度探測組件來定位熱敏電阻元件在待測介質中的位置，并保護熱敏電阻免受損壞。探測組件還能保持熱氣或流體直接、均勻地流過熱敏電阻，從而準確感應溫度。
2、濕度傳感器
濕度傳感器可用于提供令患者感到舒適的暖濕氣流。當向氣流中加入濕氣時，必須對其進行監測與控制。濕度傳感器與測量氣流濕度的微控制器配合使用，并與調節濕度的控制器相互協調，確保氣流具有恰當?shù)臐穸人健?/div>
3、壓力傳感器
低壓電路板安裝型壓力傳感器，可用在上文中提到的所有三種PAP機器中，用來監測提供給患者的氣流壓力。在為睡眠呼吸機選擇壓力傳感器時，請考慮穩定性長久、小巧尺寸且功耗低的產品，以及是否能夠提供最低壓降，因?yàn)檫@事關降低噪音和振動，是確?；颊咄黹g舒適睡眠和高配合度的重要事項。
4、磁傳感器
為使電機順暢運轉，睡眠呼吸機采用了風機系統來冷卻電機組件。磁傳感器支持穩定的電機控制，這能夠減少由風機系統產生的噪音和振動。除了提高能源效率和提供穩定運行外，這些傳感器還因外形小巧，得以實現睡眠呼吸機產品結構緊湊、自動化和較低裝配成本的設計理念。
5、氣體質量流量傳感器

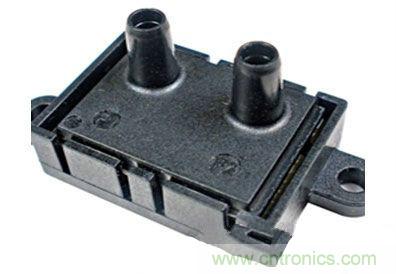

圖3：霍尼韋爾Zephyr氣體質量流量傳感器
此類傳感器監測患者的呼吸狀況，然后在患者開始呼氣時發送信號通知睡眠呼吸機以降低風扇的速度，減少患者呼氣時的阻力，以免患者覺得呼吸時好像自己在跟機器“對抗”而產生不適感。
睡眠呼吸機使用氣體質量流量傳感器來檢測呼吸循環，令患者感到更為舒適，因此比沒有此項功能的機器更為常用。
用在睡眠呼吸機中的氣體質量流量傳感器需要提供高分辨率和精確的傳感能力，以便感應較弱的氣流變化，更精準地控制輸送給患者的空氣流量。這些傳感器需要能夠精確測量提供的空氣流量，并感知?dú)饬鞯拇嬖谂c否。
另一個重要的考慮事項是功耗。低電壓損耗使得睡眠呼吸機可由電池供電，這賦予患者更大的使用靈活性和自由度。
最后要說明的是，在患者試圖入睡時，應控制睡眠呼吸機電機發出的噪音，這一點很重要。電機噪音或嗡嗡聲過大都會影響患者睡眠，這與睡眠呼吸機的初衷相悖。如果壓降(壓降等于傳感器的電阻)靈敏性過高，電機工作就比較費力，因此需要?dú)怏w質量流量傳感器和相對較低的壓降，否則將會增加噪音且縮短電機的使用壽命。
