【示波器旅行指南 | 工程師如何開啟一場說走就走的旅行?】之二:愜意“乘機”不動怒
發布時間:2021-04-21 責任編輯:lina
【導讀】以太網的智能識別身份信息,快速通過安檢;借助USB2.0快速通道及時到達候機口,買杯咖啡,剛好等登機;DDR3航班能夠?qū)⒙烦虝r(shí)間縮短三分之一,更快到達目的地;航行中實時探測到微小氣流顛簸,借助電子設備及時調整飛行姿勢,小泰完全不受影響;帶上新買的降噪耳機欣賞音樂,享受安全舒適的旅行
前言:我是小泰。小泰一年可以測試上千臺電子設備,但依舊有時間來一場說走就走的旅行。他是怎么做到的呢?以太網的智能識別身份信息,快速通過安檢;借助USB2.0快速通道及時到達候機口,買杯咖啡,剛好等登機;DDR3航班能夠?qū)⒙烦虝r(shí)間縮短三分之一,更快到達目的地;航行中實時探測到微小氣流顛簸,借助電子設備及時調整飛行姿勢,小泰完全不受影響;帶上新買的降噪耳機欣賞音樂,享受安全舒適的旅行;下了飛機,手機來電告訴我們智能汽車已經就位,Spectrum View軟件將無形的波形還原成原始信號,使通話清晰順暢,順利提車;智能無人駕駛汽車使得去往景點的路程變輕松,一鍵啟動,炫酷的大屏顯示實時路況,輕松無憂,一路好心情;作為一個科技潮人,照片打卡少不了,利用MIPI總線功能設計的智能手機,還原的各種美景值得一條朋友圈;確保旅途中必備的電子設備一直在線,穩定的電源支持必不可少。這9個旅行場景,小泰可以輕松給他們進行測試。
小泰是誰?小泰是泰克MSO6B示波器,高達10G帶寬、50G采樣率、八個通道,幫助工程師及時完成任務,又可以隨心旅行?!臼静ㄆ髀眯兄改?| 工程師如何開啟一場說走就走的旅行?】揭示了舒適旅行三要素,本文是第二篇《愜意“乘機”不動怒》。
輕松查找和診斷功率完整性問題導致的抖動
航行中實時探測到微小氣流顛簸,借助電子設備及時調整飛行姿勢。Jitter抖動是對信號時域變化的測量結果,它從本質上描述了信號周期距離其理想值偏離了多少。在高速系統中,時鐘或振蕩器波形的時序誤差會限制一個數字I/O接口的最大速率。不僅如此,它還會導致通信鏈路的誤碼率增大,甚至限制A/D轉換器的動態范圍。抖動是相對于系統時鐘測量的。采用嵌入式時鐘的系統,也就是從數據跳變中恢復時鐘,會降低低頻抖動,但必須使用能夠仿真精密時鐘恢復方式的示波器來分析這些系統。
泰克示波器能助您輕松查找和診斷功率完整性問題導致的抖動。6系列B MSO 混合信號示波器既有用戶可編程的時鐘恢復方式,又有許多標準指定的時鐘恢復方式。
信號完整性分析集中在發射機、基準時鐘、通道和接 收機的 BER ( 誤碼率 ) 性能上。功率完整性分析集中在 PDN 提供恒壓電源軌道和低阻抗回路的能力上。 信號完整性和功率完整性有著廣泛的相關性。PDN可能會導致噪聲和抖動。電路設計和各種元器件,如芯片封裝、引腳、軌跡、通路、連接器,都會影響 PDN 的阻抗,進而影響提供的功率質量。

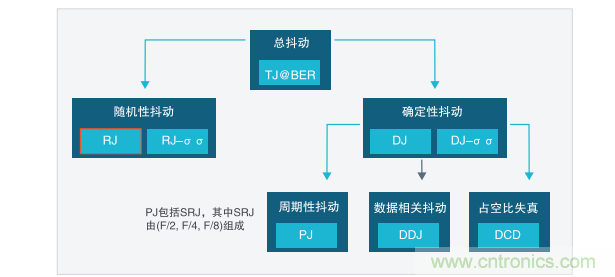

不管我們是否通過模板測試,如果信號完整性仍存在問題,那么我們就要執行抖動分析。把抖動分成不同的成分和子成分,如下圖所示。

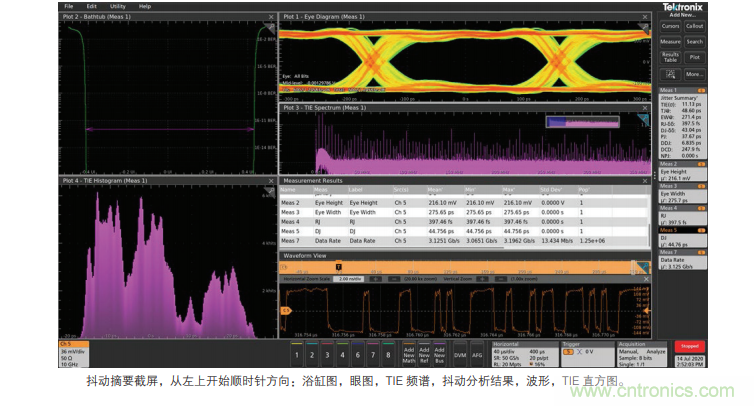

下圖顯示了抖動摘要測量,包括浴缸圖、眼圖、TIE 頻譜和直方圖、抖動測量結果和波形。
揭開噪聲的迷霧,發現真實的信號
戴上新買的降噪耳機,欣賞音樂,享受安全舒適的旅行。讓示波器只顯示輸入信號,而不要摻雜其他的信號,就需要示波器更純粹地表征信號。6B系列MSO的關鍵特色之一,并不僅僅是低噪聲設計,而是實現了高分辨率下的低噪聲,以及帶寬高達10GHz時候的低噪聲表現。超低噪聲,可以讓您看到從未見過的信號詳情。
?● 示波器前端 ASIC 芯片 TEK061 實現超低的本底噪聲。
?● 5 GHz 時為 12 位分辨率,200 MHz 時高達 16 位分辨率
?● 1 mV/div 和 1 GHz 時的噪聲 <55 µV
?● 50 mV/div 和 10 GHz 時的噪聲 <1.25 mV
示波器探頭是示波器使用過程中不可或缺的一部分,它主要是作為承載信號傳輸?shù)逆溌?,將待測信號完整可靠的傳輸至示波器,以進一步進行測量分析。示波器和探頭搭配才構成一個完整的信號測量鏈路,如果只看重示波器而忽視探頭的選擇,那進入示波器之前的信號已經失真,再完美的示波器所測得的數據也有會誤。同理,如果只看中探頭而忽視示波器的選擇,那再保真的信號也會受示波器本身噪聲的影響,因此兩者同樣重要。
眾所周知,示波器的模擬前端,包含衰減電路、緩沖電路和放大器電路都會引入噪聲。這也是示波器的本底噪聲的重要來源。通常都會將模擬前端的設計作為評價示波器噪聲的表現的重要指標。泰克的MSO6 采用了全新設計的前端放大器 Tek061,在較小的伏特/格設置上實現了非常好的噪聲性能。因此搭配低噪聲示波器才能保證電源軌探頭發揮優異的特性。

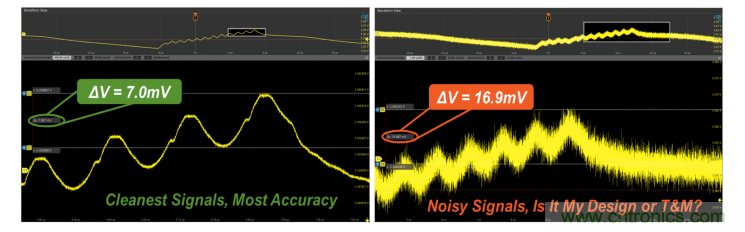

下圖為 MSO6 系示波器分別連接 TPR1000 電源軌探頭和 TPP1000 普通無源探頭情況下,對 3.3V 電 源軌的紋波測試結果,結果如下圖所示,電源軌探頭的測試結果比普通探頭的準確超過 50%。
下載示波器旅行指南https://www.tek.com.cn/-/media/china-marketing-documents/oscilloscope-travelling-guide-final.pdf;
或申請私人定制“旅行”方案https://www.tek.com.cn/oscilloscope/6-series-mso-mixed-signal-oscilloscope,泰克專家根據您的測試需求為您配置專屬測試方案。
