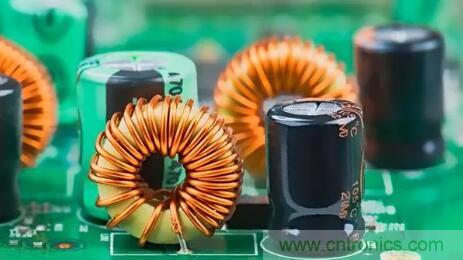

共模電感是由兩個方向相反匝數相同的線圈按照一定規則繞制而成的特殊電感器，它的作用是濾除電路當中的共模電磁干擾信號，那么在實際當中為什么共模電感也能夠抑制差模信號？



一. 漏感的產生



了解漏感之前先看一下共模電感的結構。共模電感有兩個繞組，而且兩個繞組被設計成使它們所流過的電流沿線圈芯傳導時方向相反，理論上彼此的磁場相互抵消。但是由于線圈繞制的環形有時候不能繞滿一周，或者繞制不夠緊密，那么磁就會泄漏出來。因?yàn)殡姼胁豢赡苁抢硐氲碾姼?，線圈繞完后，不可能所有磁通都集中在線圈的中心內。



二. 漏感的利用



這種由于漏磁導致產生的電感我們稱為＂漏感＂，其實這也就是差模電感。因此，共模電感一般也具有一定的差模干擾衰減能力。雖然產生了差模電感，但是也未必有害，在實際使用當中，有時候還特意設計利用漏感。例如在EMI濾波器中，只安裝一個共模電感，利用共模電感的漏感產生適量的差模電感，這樣起到對差模電流的抑制作用，相當于有共模電感也有一個小差模電感存在，從而達到更好的濾波效果。



三. 差模電感的測量



共模電感的漏感可以按如下方法測得：將其一引腳兩端短接，然后測量另外兩個引腳間的電感，其測試值即為共模電感的漏感值。
