5G對射頻前端產業產生了哪些影響
發布時間:2017-10-26 責任編輯:wenwei
【導讀】如今,5G不僅僅是一個夢想,其已經成為一個熱門話題。每家電信運營商、基站(Base Station)制造商、小型基站(Small Cells)制造商和用戶設備供應商等都在開展5G相關的研發工作。例如,中國(華為)、韓國(三星電子)、日本、歐盟都在投入相當?shù)馁Y源研發5G網絡。
哪些應用正在驅動5G?何時需要部署與實施?

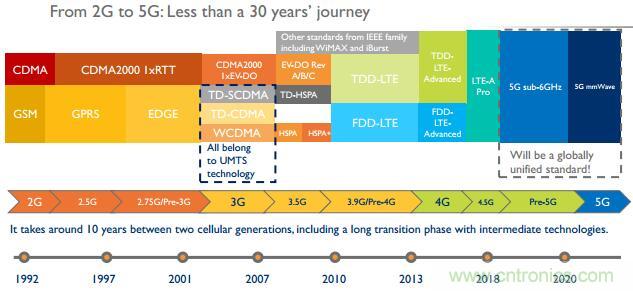

從2G到5G的發展歷程
不久前,5G只是一個夢想,一個推動新一代手機的夢想:這個美好的夢想可以為任何用戶在任何地方提供任何服務。
備注:5G(第五代移動電話行動通信標準),也稱第五代移動通信技術。5G是新一代移動通信技術發展的主要方向,是未來新一代信息基礎設施的重要組成部分。與4G相比,不僅將進一步提升用戶的網絡體驗,同時還將滿足未來萬物互聯的應用需求。
如今,5G不僅僅是一個夢想,其已經成為一個熱門話題。每家電信運營商、基站(Base Station)制造商、小型基站(Small Cells)制造商和用戶設備供應商等都在開展5G相關的研發工作。例如,中國(華為)、韓國(三星電子)、日本、歐盟都在投入相當?shù)馁Y源研發5G網絡。

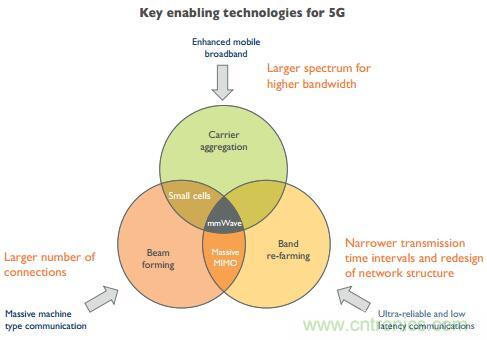

5G的關鍵技術
5G物聯網(IoT):頻率低于1 GHz的物聯網設備需要低數據傳輸速率,以及遠距離覆蓋和低成本。目前已經成熟的技術包括短距離無線電/WiFi、專用網絡SigFox和LoRa等。這些通信協議是專為低功耗設計的,可以實現長達10年的電池壽命。所以,值得思考的問題是:5G會給物聯網帶來什么呢?物聯網將是一個巨大的機遇,還是僅僅是5G的利基市場?
5G Sub-6 GHz:在6 GHz以下頻段,大規模MIMO無線通信技術使4G能夠保持連續演進,更多的載波聚合和更多的前端射頻(RF)模塊集成將突破當前技術的局限。最初階段的目標是利用現有的3.5/4.5 GHz基站站點來簡化5G的引入。例如,針對3.5 GHz頻段創建的頻譜共享和授權模式,也可被用于更快更高效地部署5G網絡。這種方法為企業和產業帶來了新的機遇:不需要獲得許可的頻譜,便可從5G技術中獲益。
5G毫米波:在10 GHz以上頻段,如短距離、高速率數據交換的28 GHz、39 GHz、60 GHz,目前主要在美國和韓國應用:
美國電信運營商Verizon和AT&T的固定無線接入。相關試驗正在進行中,下一步的部署計劃在美國約15個城市中實施。
5G試用服務將支持韓國2018年舉辦的冬季奧運會。
上述兩個國家的應用案例都有自己的特色,但是它們的共同點是28 GHz頻譜,可以獲得更寬的帶寬和更高的數據傳輸速率。此外,2019年,高通(Qualcomm)將把5G毫米波手機推向市場。這將需要更多的研發來解決天線集成的問題,并設計出能夠保持手機性能,且具有小型化、低成本的5G毫米波射頻(RF)前端。
5G試驗已經到位,5G產業蓄勢待發

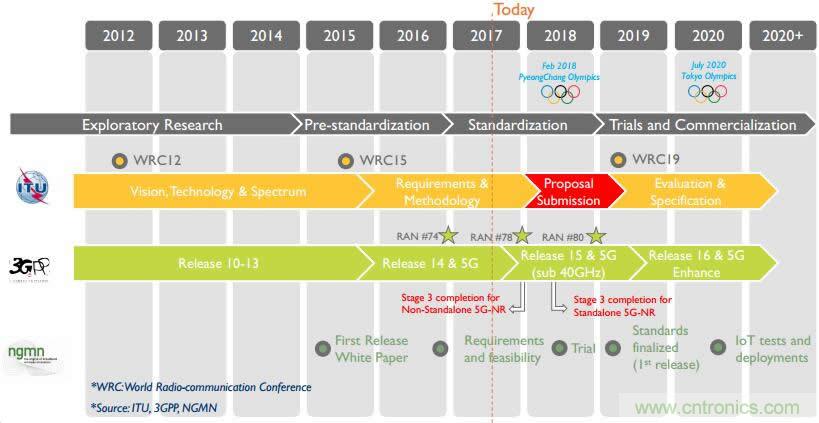

5G發展時間表
從基礎設施的角度來看,已經進行了大量的投資。電信運營商和基站/小型基站供應商正在處于試驗階段,進行真實場景的測試。
美國電信運營商Verizon和AT&T的固定無線技術試驗已經順利進行,并在下述美國城市中進入部署階段:奧斯?。═X)、達拉斯(TX)、休斯敦(TX)、舊金山(CA)、亞特蘭大(Georgia)、丹佛(CO)、邁阿密(FL)、西雅圖(WA)、華盛頓特區等。Verizon已于今年2月在11個城市推出了固定無線5G服務的客戶試用版;AT&T則在奧斯汀推出了固定無線5G試用版——與其DirecTV Now視頻產品一起提供超快速寬帶服務。在基礎設施方面,電信運營商與思科(Cisco)、愛立信(Ericsson)、諾基亞(Nokia)、三星(Samsung)等展開合作。
事實上,世界范圍內有許多5G計劃,利潤豐厚的商業機會就在眼前。

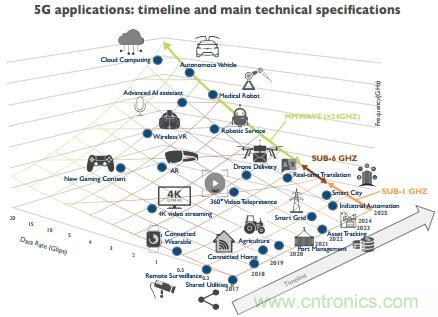

5G應用:時間軸和主要技術指標
5G的未來頻譜(按照地理區域劃分)
全球移動數據業務以驚人的速度增長,2017~2022年的復合年增長率預計將超過40%。手機將成為5G技術實施的首選平臺。新的應用和用例,如增強現實(AR)/虛擬現實(VR)、自動/無人駕駛汽車等,將從5G技術中獲益。然而,在5G被成功商用之前,還有許多技術挑戰等待解決。
對于無線基礎設施,如何“確保信號質量,提升頻譜效率和散熱優化”仍是亟待解決的問題。這將對“功率放大器技術、智能天線集成和成本、射頻前端的封裝材料”施加壓力。
對于手機終端,挑戰在于“智能天線集成,以及射頻前端小型化、成本和性能優化”。這將對“所有的射頻前端組件(濾波器、開關、功率放大器、低噪聲放大器、天線調諧器),能夠在各個方向(X,Y,Z)上實現小尺寸的封裝技術,嵌入低k電介質和低損耗互連以獲得良好的信號完整性”施加壓力。
5G具有高度的復雜性和顛覆性
5G應該整合移動寬帶、物聯網和先進的自動化(如無人駕駛汽車),全部采用統一的標準技術。如前所述,5G有三個方向:物聯網、Sub-6 GHz、毫米波。在射頻(RF)技術方面,這意味著將需要不同性能的射頻器件集成在一起。因此,這種高度復雜的組合將經歷不同的實施階段,5G的各個方向不會同時實現。5G物聯網、5G Sub-6 GHz和5G毫米波將遵循自己的發展路徑,形成相互有聯系的并行生態系統。

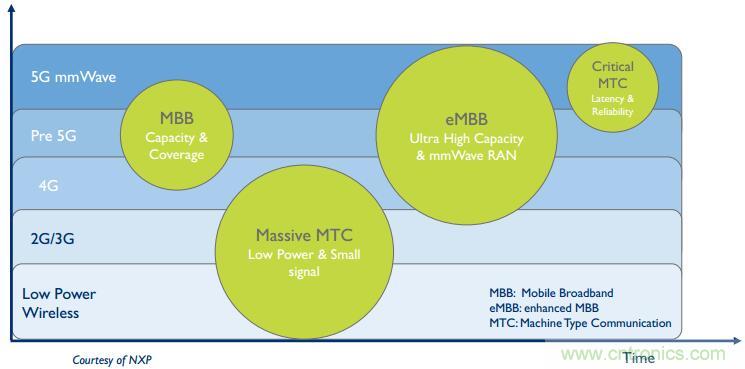

5G生態系統
隨著5G手機和無線基礎設施技術的成熟,相關應用將會出現。這需要一定的時間,許多廠商已經在為自己的“市場蛋糕”做好了準備。新的商業模式將會浮現:例如一些電信運營商正在部署pre-5G網絡(自己的標準),作為光纖替代品應用于住宅寬帶。高通(Qualcomm)即將推出5G毫米波手機,其它廠商也都在探索之中。此外,英特爾(Intel)、三星(Samsung),以及領先的RF CMOS/SOI代工廠(GLOBALFOUNDRIES、TOWERJAZZ、臺聯電、臺積電等)都在布局5G射頻產業。

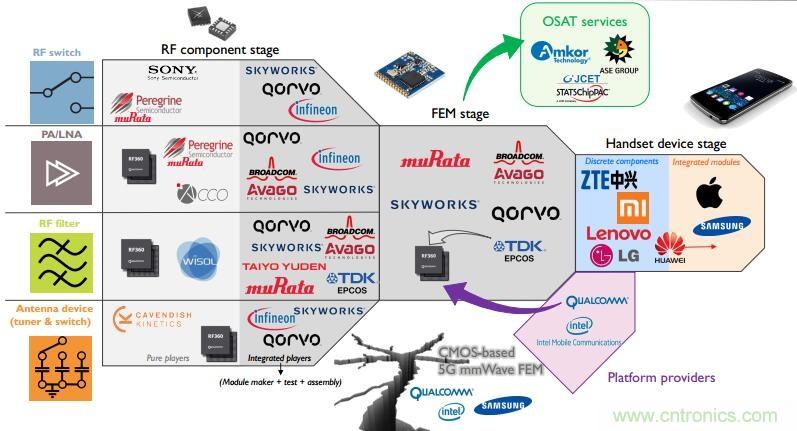

射頻器件和模組供應鏈
最后,我們目前真正缺乏的是5G標準。3G的標準是2002年制定發布的,4G的標準是2012年發布的。雖然中國官方已經發布,5G在中國商用是在2020年,但是世界范圍5G的標準,將會在2019年發布。
此前,2016年11月在美國內華達州里諾舉辦的國際移動通信標準化組織3GPP的RAN1(無線物理層)#87次會議上,經過與會公司代表多輪技術討論,3GPP最終確定了5G eMBB(增強移動寬帶)場景的信道編碼技術方案,其中:Polar Code碼作為控制信道的編碼方案;LDPC碼作為數據信道的編碼方案。此次以華為為核心代表、由中國主導推動的Polar Code碼被3GPP采納為5GeMBB控制信道標準方案,是中國在5G移動通信技術研究和標準化上的重要進展。
中國與國際同步啟動5G研發工作,一是建立協同工作機制。中國的多個企業、高校和科研院所共同成立了IMT-2020(5G)推進組,開展5G需求、技術、頻譜、標準等研究工作。二是開展5G研發,這里面有很多的企業、大學投入了大量的資源,全面開展5G各領域的研發。三是加強國際合作,目前中國的一些大學和科研院所已經與很多的國家建立了多渠道、多層次的對接合作關系。
不同電信應用的商業化時間
未來數年的射頻產業將是非常令人興奮且具有顛覆性。通過技術標準化、原型設計、試驗,以及生態系統的構建,5G終將成為現實,這雖然需要時間的沉淀,但是“充滿商機的航程”已經開啟
(來源:麥姆斯咨詢 )
