中心議題：

• 介紹新型MEMS解決方案
• 總結MEMS開關技術的發展優勢與趨勢

解決方案：

• DPDT開關在封裝內集成兩個獨立的SPDT開關，減小整個開關系統的尺寸、成本和復雜性
• SP4T開關通過集成柵電阻的方式最大限度地減小整個開關的尺寸
• 26.5GHz的SPDT開關實現信號完整性極高的開關控制，支持?jǐn)?shù)據速率達20Gbps以上的差分信號應用

由于MEMS開關是采用半導體制造工藝制成的，因此它們采用表面安裝之類的封裝技術能夠?qū)崿F(xiàn)極小的外形尺寸。采用已有的批量制造技術，并且積極改進工藝從而在產量增大時迅速降低器件成本，MEMS開關的生產可以形成較大的規模。在MEMS開關的制造過程中采用自適應半導體質量控制技術能夠?qū)崿F(xiàn)可與其他半導體器件相媲美的質量(缺陷水平為ppm量級)，不斷提高M(jìn)EME開關的壽命可靠性。
　　
這使得MEMS開關相比其他開關技術具有更顯著的優勢。相比其他機械式繼電器(機電式和簧片式繼電器)，MEMS開關的尺寸更小，介入損耗更低，帶寬更大，開關速度更快。相比半導體開關(FET和PIN二極管)，MEMS開關具有更低的介入損耗、更高的線性度、更大的帶寬(完全直流操作)和更強的功率處理性能。最重要的是，人們對MEMS開關的研究與應用才剛剛開始，今后有望更進一步地提高它的性能和可靠性。
　　
新型MEMS解決方案
TeraVicta公司推出了三種新型MEMS開關產品，以應對面臨的開關技術挑戰。其中包括為已有的7GHz開關系列增加了一種DPDT(雙刀雙擲)和SP4T開關，以及一種最新的高性能26.5GHz SPDT開關。DPDT開關在一個封裝內集成了兩個獨立的SPDT開關，減小了整個開關系統的尺寸、成本和復雜性。通過在柵線內(在器件封裝內)集成薄膜電阻進一步壓縮了器件尺寸，尤其有利于構建內含數百只開關的ATE應用(例如DUT負載板)。所有三種開關都提供3.8×5.1mm的mini-BGA芯片級封裝，預植了Pb/Sn和兼容RoHS的焊球。
　　
與DPDT開關一樣，SP4T開關通過集成柵電阻的方式最大限度地減小了整個開關的尺寸。SP4T采用這種合成結構能夠在mini-BGA封裝內實現之前只能由同軸機電式繼電器實現的相同功能。SP4T支持測試與儀器應用中信號多路復用所需的高性能扇出功能(如圖3所示)，還支持無線系統的頻帶與濾波器開關應用，這類應用通常需要低介入損耗、高線性度和低功耗。SP4T開關采用的緊湊式表面安裝封裝能夠在一塊PC板上構建出高性能的4×4開關矩陣，代替使用同軸開關的機架式系統。

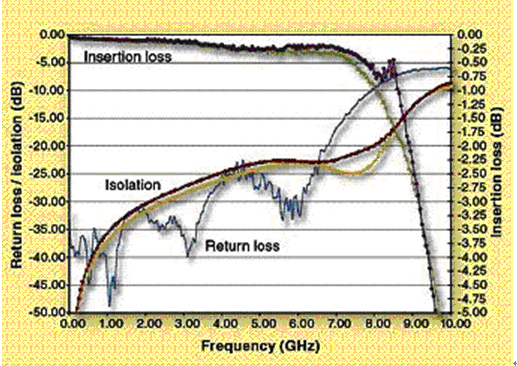

　　圖3：7GHz SP4T開關的性能。
　　
高性能26.5GHz SPDT開關大大增強了TeraVicta系列開關產品的性能。如圖4中的SEM圖所示，這種開關在SPDT開關的每條腿上集成了雙HFDA，在柵線中集成了薄膜電阻，在開關柱(switch beam)上集成了偏壓電阻[3]。采用相同的HFDA技術能夠確保這種26.5GHz開關與之前的7GHz系列開關產品具有同樣的可靠性、功率處理性能和線性度。


　　圖4：26.5GHz SPDT開關的SEM圖。

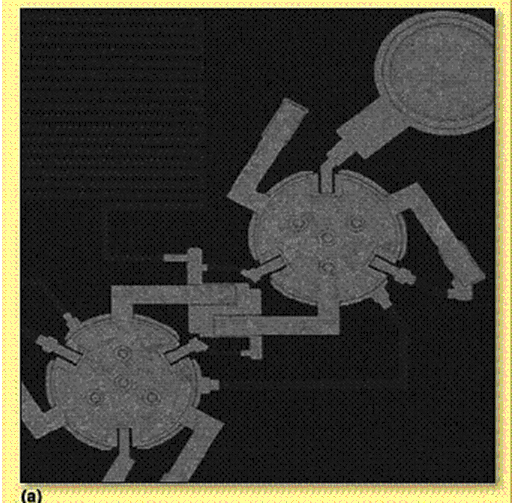

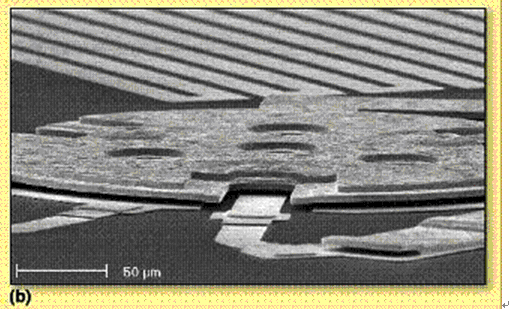

它在SPDT開關的每條腿上集成了雙HFDA。圖是SPDT的頂部視圖，(b)是側面視圖。
　　
26.5GHz SPDT開關的射頻性能如圖5所示。在從直流到12GHz的頻率范圍內它的介入損耗低于0.4dB，在最高24GHz頻率下的介入損耗小于0.9dB。在從直流到12GHz的頻率范圍內它的隔離度大于30dB，在最高26GHz的頻率下隔離度大于18dB。在從直流到26.5GHz的整個開關帶寬內，其回波損耗優于17dB。根據上述特性，這款26.5GHz的SPDT開關能夠在15Gbps以上帶寬的應用中實現信號完整性極高的開關控制，能夠支持?jǐn)?shù)據速率達20Gbps以上的差分信號應用。這一帶寬足以滿足精確測試新一代高性能處理器、DSP、FPGA和存儲子系統的需求，這些器件和系統大多集成了高速互聯協議，例如SRIO(serial rapid IO，串行高速IO)、PCIe(PCI Express)和10Gb以太網(10GE/OC-192)。

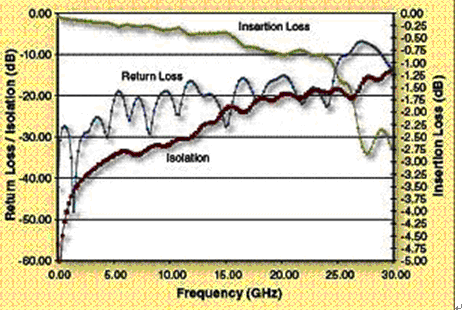

　　圖5：26.5GHz SPDT開關的典型射頻性能。
　　
本文小結
數字測試、儀器和無線通信領域的新興應用需要高性能的開關產品。未來的應用將延續這一趨勢——需要更寬的帶寬、更低的損耗、更高的電阻可重復性和更高的線性度。以TeraVicta為代表的開關產品供應商將繼續利用MEMS開關技術的優勢，推動新一代開關產品的發展，滿足最新應用的需求。
