為什么晶體管被用作開關



在討論如何進行接線之前，讓我們先介紹一下為什么晶體管在電路中用作開關。



有很多不同種類的開關，以下陳列的是各種開關：



按鈕開關，翹板開關，滑動開關，DIP開關，按鍵開關，撥動開關，刀開關，它們的功能與晶體管相同，它們在電路中連接到開關輸出側的負載



下面的電路使用單刀開關來打開或關閉負載（LED）。





如果以上這些開關具有相同的用途，那么為什么晶體管經常被用作電路中的開關呢？



原因是晶體管是電氣開關。與上面的機械開關不同，晶體管通過電流來導通或截止。機械開關，例如單刀開關，按鈕開關，需要人工進行開關。但是，晶體管的開啟和關閉不是通過人為干預，而是通過電流來控制。



兩者都有自己的用途。機械開關通常在電子電路的外部使用，在這種情況下，人們需要控制各種功能，例如用于打開或關閉設備的ON-OFF開關，音量控制等。



當我們只想通過晶體管的通斷狀態來接通或關斷器件時，就使用晶體管。



作為晶體管完美地用作電氣開關的主要示例，我們將在下面介紹。



如何將晶體管作為電路中的開關進行連接



現在我們知道了為什么將晶體管用作開關，現在我們討論如何連接晶體管以在電路中用作開關。



晶體管是三引腳器件，由雙極結型晶體管（BJT）的基極，集電極和發射極組成。





發射極是第一引腳，基極是中間引腳，集電極是第三引腳。

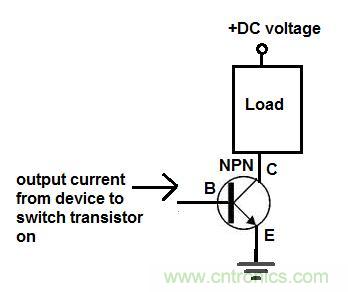

為了將晶體管作為電路中的開關連接，我們將將晶體管導通的設備的輸出連接到晶體管的基極。發射極將連接到電路的接地端。集電極將連接到晶體管將導通的負載和電路的電源電壓。





該電路中有幾個不同的部分。檢測運動的部分是PIR運動傳感器。當此傳感器檢測到運動時，它將運動能量轉換為電流。許多電子設備都這樣做。它們將機械轉換為電流。PIR運動傳感器可以做到這一點。一旦檢測到運動，便將電流輸出到其引腳3的輸出引腳。由于此輸出為電流，因此可用于導通晶體管。



由于PIR運動傳感器輸出電流，并且晶體管是開關，因此它是與晶體管工作的理想開關。機械開關是人需要按下操作時使用的開關，晶體管是電流接通時的開關。因此，當我們希望電流控制電路中開關的狀態時，可以使用晶體管。



當PIR傳感器未檢測到運動時，它不輸出電流，因此晶體管不會導通。當晶體管的基極沒有接收到足夠的電流時，沒有電流可以從發射極流到集電極為負載供電，在這種情況下，負載是電動機。



即使晶體管的集電極需要正電壓（對于NPN晶體管）才能工作，它也不會僅僅因?yàn)橛须妷憾鴮?dǎo)通。這是因?yàn)楫?dāng)晶體管沒有接收到足夠的基極電壓時，它會充當開路。當晶體管開路時，沒有電流可以流到地。因此，提供給直流電動機的+ 9V直流電壓沒有電勢。電動機兩端的電壓均為+ 9V。只有當晶體管導通并且電流可以流到地時，才有確定的電位。



當運動檢測器檢測到運動時，它會從其輸出引腳輸出電流到晶體管的基極。該電流使晶體管導通，因此晶體管現在可以為其負載（即電動機）供電。



在該電路中，晶體管充當開關和放大器。



如果使用PNP晶體管，則將負電壓提供給集電極。
