首先，必須說的是，在每個電子系統中（即使只有線性穩壓器），如果存在多個負載點，則可能會產生輸出電壓紋波，并可能影響其他部件。因此，讓我們在實際測量中講解PSRR。



數據表上顯示的PSRR是測量的輸入和輸出電壓紋波之間的比率。如果牢記一些規則，則測量本身相對簡單。低壓降(LDO)穩壓器應由干凈的直流電源供電，帶有耦合的正弦波紋波電壓。輸出負載應嚴格電阻，以防止電子負載與LDO穩壓器之間互相影響。必須謹慎選擇紋波電壓幅值，以使LDO保持穩定并具有足夠的電壓裕量。例如，當VIN = 3.6 V和VOUT = 3.3 V時，AC信號的幅值不能為300 mV，因為LDO處于壓差狀態，只是將輸入紋波傳遞到輸出。



例如，在圖1中，請參見安森美半導體LDO NCP163和NCP161的PSRR圖表。相似的圖表廣泛用于整個半導體行業的許多LDO數據表中。該實際示例顯示了達10 MHz頻率范圍內的PSRR。對于我們的案例研究，我們標記了兩個點，如下圖的時域中所示-1 kHz和100 kHz。 1 kHz是數據表電氣特性表中PSRR規范的最常見頻率，而100 kHz是許多DC-DC轉換器工作的區域。

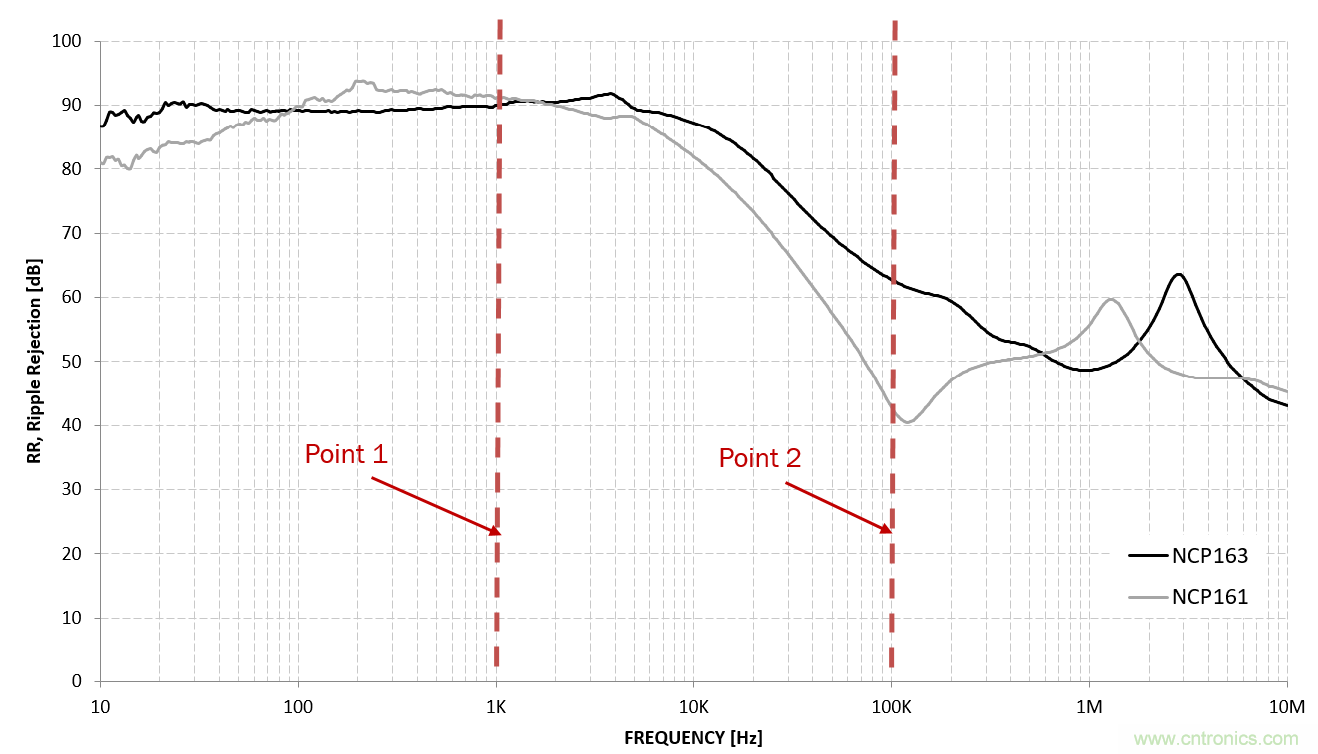

圖1. NCP163和NCP161和PSRR圖表



在點1，PSRR約為90 dB，這意味著輸入紋波被衰減了約32,000次。下圖是針對200 mVpp的輸入電壓紋波而捕獲的，這意味著LDO輸出上的紋波僅為6 uV，且不可能在示波器上看到它。如圖2所示-一條直線。

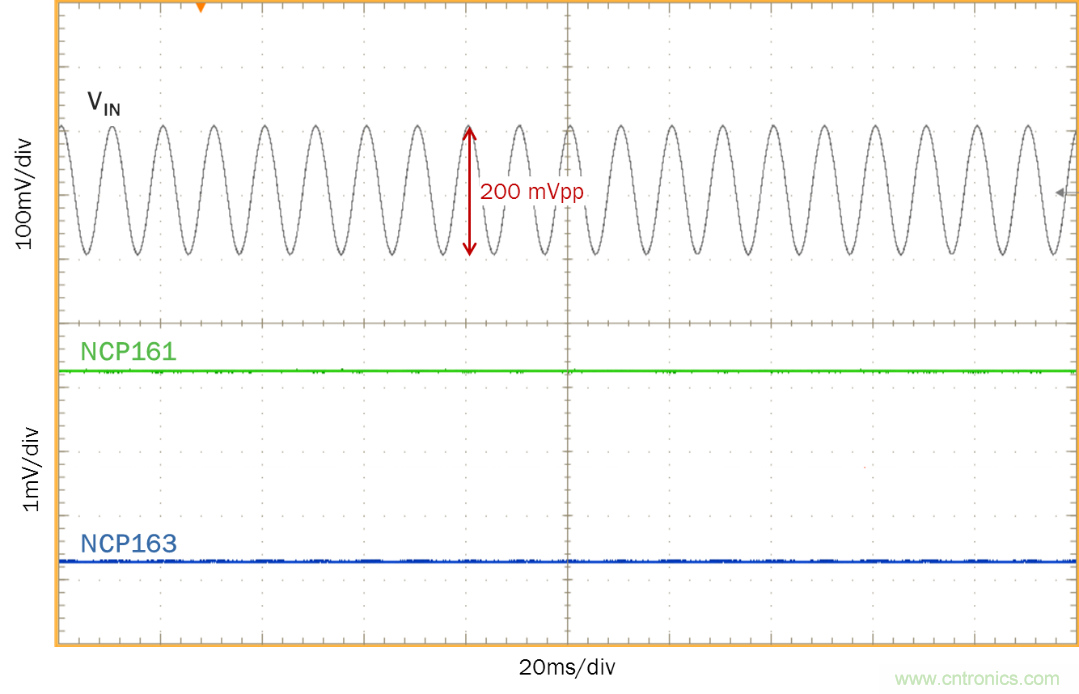

圖2. 1 kHz的示波器圖–兩個器件的PSRR均約90 dB



圖3中的情況顯示了在100 kHz頻率下會發生什么。從圖1中我們可以看出，兩個器件的PSRR都遠低于90 dB，并且兩者之間存在很大差異。仔細研究時域，例如，應用要求輸入電壓紋波低于1 mVpp。 NCP161處于臨界點，而NCP163滿足要求有很大余量，紋波峰峰值低于200 uVpp。



圖3. 100 kHz的示波器圖– PSRR有很大不同



如圖1-3所示，電氣表中的PSRR參數是一個單獨的數字，不足以決定其在設計應用中的適用性。系統工程師必須考慮輸入電壓紋波頻率，并在所需的位置檢查PSRR圖表。應該仔細匹配在MHz范圍內的現代DC-DC轉換器開關和LDO，以提供最佳性能。大多數LDO數據手冊都將PSRR指定為僅1 kHz，并會提高高值以獲得良好的性能，但由于在較高頻率范圍內的性能較差，它們可能不足以作為DC-DC后置穩壓器。因此，考慮應用條件并選擇合適的LDO非常重要。安森美半導體在我們所有的數據表中都提供了類似圖1的圖表，因此客戶可以找到必要的信息來完成他們的設計。



最后，讓我們看看DC-DC轉換器結合LDO如何在系統方案中一起發揮作用。FAN2356被選作DC-DC轉換器。它具有高達96％的能效和高達1.5 MHz的可調開關頻率。在我們的示例中，開關頻率設置為500 kHz。后穩壓器LDO是NCP163，它是具有超低噪聲輸出的高PSRR LDO。 DC-DC轉換器的輸出電壓為3.6 V，LDO輸出為3.3V。基于此，電壓裕量為300 mV，LDO負載電流為250 mA。在圖4中，我們可看到黃色跡線DC-DC輸出電壓，藍色跡線LDO輸出電壓。兩條跡線的垂直刻度均設置為30 mV / div，以易于比較LDO的影響。

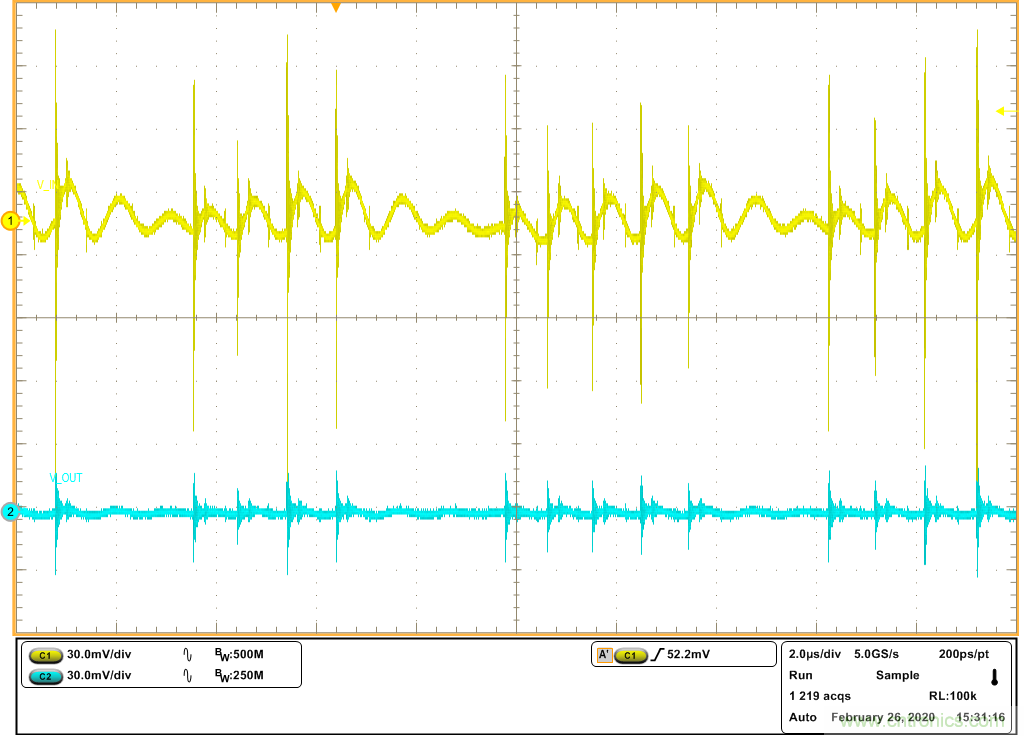

圖4. DC-DC轉換器及LDO后穩壓器



我們可清楚地看到DC-DC輸出的大尖峰和紋波電壓，這可能會引起對電源敏感的器件出現問題。 LDO輸出更加清晰和穩定。紋波減小到mV范圍，尖峰抑制到?30-40 mV。憑借這種性能，輸出電壓可用于為各種電源敏感型應用供電。
