在電子設備的電源電路中，會使用外置電容器來穩定輸出。例如，在由線性穩壓器和微控制器組成的電路中，通常需要在線性穩壓器的輸出端配置1μF的電容器，在微控制器的輸入端配置100nF的電容器。



此次，在線性穩壓器中使用了融合ROHM“電路設計”、“布局”及“工藝”三大模擬技術優勢而實現的電源技術“Nano Cap”，使線性穩壓器的輸出端不再需要電容器，僅用一枚100nF的電容器即可實現穩定運行，因此，可大大減輕電路的設計負擔。



未來，ROHM將會進一步開發旨在消除電容器的“Nano Cap”技術，并且，未來開發的產品中，不僅在線性穩壓器中使用“Nano Cap”技術，而且在運算放大器和LED驅動器等其他模擬IC中也將采用該技術。ROHM通過減少電容器、降低容值，并有效利用資源，減輕環境負荷，為社會貢獻力量。



目前，采用了“Nano Cap”技術的運算放大器已部分開始出售樣品，另外，相應的線性穩壓器和內置了相應穩壓器的LED驅動器也將于2020年內開始出售樣品。



＜背景＞



近年來，隨著人們節能意識的不斷提高，各種應用的電子化進程加速。特別是在汽車領域，電動汽車和自動駕駛技術的發展帶來的技術創新，使電子元器件的使用數量逐年增加。另一方面，為使電子電路更加穩定而使用的電容器（特別是積層陶瓷電容器），是很常用的電子元器件，因此希望盡量減少所用電容器數量的需求日益高漲。



繼超高速脈沖控制技術“Nano Pulse Control™”、超低消耗電流技術“Nano Energy™”之后，ROHM又確立了第三種Nano電源技術“Nano Cap™”，這是能夠減少線性穩壓器中以往必須的外置電容器的一項新技術。通過減少電源電路中的電容器數量和降低容值，非常有助于減輕包括汽車領域在內的眾多領域的電路設計負擔。





＜關于Nano Cap™＞

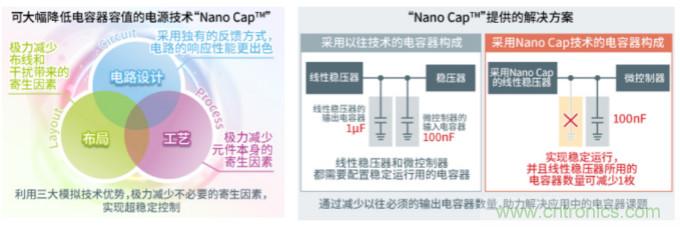

Nano Cap是在ROHM的垂直統合型生產體制下，凝聚“電路設計”、“布局”、“工藝”三大尖端模擬技術優勢而實現的超穩定控制技術。穩定控制解決了模擬電路中電容器相關的穩定運行課題，無論是在汽車和工業設備領域，還是在消費電子設備領域，這項技術都有助于減少各種應用的設計工時。



＜Nano Cap技術詳解＞





Nano Cap通過改善模擬電路的響應性能，并盡可能地減少布線和放大器的寄生因素，對線性穩壓器的輸出提供穩定的控制，從而能夠?qū)⑤敵鲭娙萜鞯娜葜到抵烈酝夹g(shù)的1/10以下。

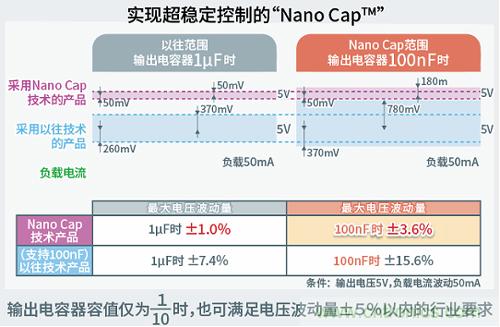

因此，比如由線性穩壓器和微控制器組成的電路，普通的線性穩壓器需要在線性穩壓器的輸出端配置1µF的電容器，在微控制器的輸入端配置100nF的電容器，而采用Nano Cap技術的線性穩壓器，僅需微控制器端的100nF電容器即可實現穩定運行。在Nano Cap技術的實際評估（條件： 電容器容量100nF，負載電流波動50mA）中，行業要求是輸出電壓波動相對于負載電流波動的值在±5.0%以內，以往支持100nF的線性穩壓器的輸出電壓波動為±15.6%，而采用Nano Cap技術的評估芯片僅為±3.6%，運行非常穩定。



＜關于以往的Nano電源技術＞



Nano電源技術是ROHM在公司的垂直統合型生產體制下，凝聚“電路設計”、“布局”和“工藝”三大尖端模擬技術優勢而確立的技術。下列以Nano為關鍵詞的ROHM技術，被廣泛應用于以電源IC為主的各種產品中，助力解決應用的課題。



「Nano Pulse Control™」：



一種超高速脈沖控制技術。在電源IC中實現納秒級的開關導通時間（電源IC的控制脈沖寬度），使得以往必須由2枚以上電源IC構成的從高電壓到低電壓的電壓轉換，僅由“1枚電源IC”即可實現。該技術非常有助于輕度混合動力汽車、工業機器人及基站的輔助電源等用48V電源系統驅動的應用的小型化和系統的簡化。



「Nano Energy™」：



一種超低消耗電流技術。針對IoT領域的關鍵詞“紐扣電池十年驅動”，通過極力減少超輕負載時的消耗電流，以及與降低消耗電流相制約的因素，使無負載時實現了納安（nA）級的消耗電流。該技術有助于移動設備、可穿戴式設備及IoT設備等用電池和小型電池驅動的電子設備的長時間驅動。
