【導讀】為了確保高精度,精密測試和測量系統需要具有低紋波和輻射噪聲的電源解決方案,從而不會降低高分辨率轉換器信號鏈的性能。在這些測試和測量應用中,生成雙極和/或隔離系統電源給系統設計人員帶來了電路板面積、開關紋波、EMI和效率方面的挑戰。數據采集系統和數字萬用表需要低噪聲電源,以便提供高分辨率ADC信號鏈的性能,而不被開關電源產生的紋波噪聲所影響。源表(SMU)和直流源/電源具有類似的要求,以便將高分辨率DAC信號鏈上的雜散輸出紋波降至最低。
精密測試和測量儀器中的通道數也有增加的趨勢,以便增加并行測試。在電隔離應用中,這些多通道儀器日益需要通道間隔離,其中電源必須在各通道上產生。此驅動解決方案需要的PCB尺寸越來越小,同時保持性能。在這些應用中實施低噪聲電源解決方案可能導致PCB尺寸比期望的大,和/或由于過度使用LDO穩壓器或濾波器電路而導致效率變差。
例如,在1 MHz下5 mV紋波的開關電源軌需要通過LDO穩壓器和ADC供電特性的組合來實現60 dB或以上的電源電壓抑制比(PSRR),從而將ADC輸出端的開關紋波減少到5 μV或更低。對于18位的高分辨率ADC,這只是LSB的一個零頭(從而不會對LSB產生影響)。
幸運的是,可以通過 μModule® 器件和相關元件搭建集成度更高的電源解決方案來簡化這項任務。例如 Silent Switcher® 器件和高電源電壓抑制比(PSRR) 的LDO穩壓器,這些解決方案在降低輻射噪聲和開關紋波的同時實現了更高的效率。
許多精密測試和測量儀器(如源表或電源)需要進行多象限操作,以獲取并測量正負信號。這就需要從單個具有低噪聲的正電源輸入有效地生成正負電源。讓我們以需要從單個正輸入電源生成雙極性電源的系統為例。圖1顯示的電源解決方案可產生±15 V和±5V并使用正負LDO穩壓器過濾/減少開關紋波,以及生成5 V、3.3 V或1.8 V等其他電源軌,為信號調理電路或ADC和DAC供電。

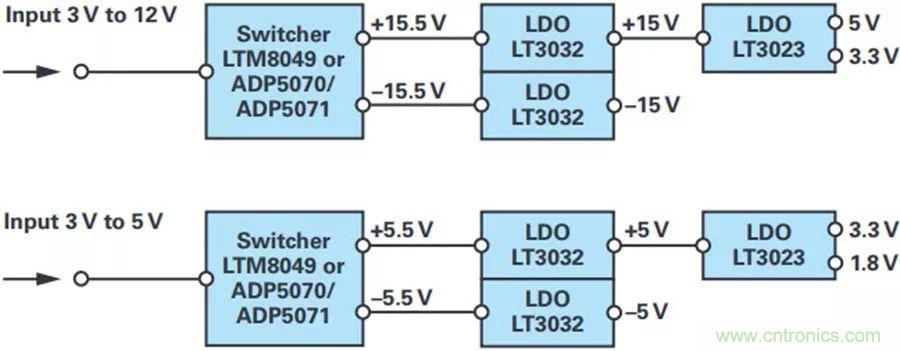

圖1. 具有低電源紋波的非隔離雙極性電源系統(±15 V和±5 V)的電源解決方案。
此處所示的電源軌解決方案使用LTpowerCAD®中的系統設計工具設計。LTpowerCAD® 設計工具是一款完整的電源設計工具程序,可使用顯著簡化許多電源產品的電源設計任務。
LTM8049 和 ADP5070/ADP5071 允許我們采用單個正輸入,將其提升為所需的正電源和反轉生成負電源。LTM8049是μModule解決方案,可顯著簡化所需的元件數——只需添加輸入和輸出電容。除了簡化為開關穩壓器選擇元件和電路板布局方面的設計挑戰,LTM8049還可最大限度地減少生成雙極性電源所需的PCB尺寸和物料。要在更輕負載(<~100 mA)下提供高效率,ADP5070/ADP5071是更好的選擇。盡管ADP5070解決方案需要更多的外部元件,例如電感和二極管,但它允許對電源解決方案進行更多的定制。ADP5070和LTM8049都具有同步引腳,可用于同步開關頻率和ADC的時鐘以避免在ADC的敏感期切換內部FET。這些穩壓器在負載電流為數百mA時的高效率使其成為精密儀器電源的理想之選。
LT3032 在單個封裝中集成了正負電壓低噪聲且具備寬工作范圍的LDO穩壓器。LT3023 集成了兩個低噪聲、正電壓LDO且具備寬工作范圍的穩壓器。兩個LDO穩壓器都配置為以最小壓降(~0.5 V)操作以實現最高效率,同時提供良好的開關電源的紋波抑制。兩個LDO穩壓器都采用小型LFCSP封裝,可減少PCB尺寸和簡化物料清單。如果LDO穩壓器需要更高的PSRR來進一步減少MHz范圍內的開關紋波,則應考慮LT3094/LT3045等LDO穩壓器。選擇LDO級中所需要的PSRR將取決于用電源軌供電的ADC、DAC和放大器等元件的PSRR。一般而言,由于靜態電流較高,PSRR越高,LDO穩壓器的效率越低。
CN-0345和CN-0385 是兩個通過使用ADP5070實施此解決方案的參考設計示例。這些設計用于使用精密ADC(如18/20位AD4003/AD4020)進行精密多通道數據采集。在CN-0345中,LC儲能電路用于從ADP5070過濾開關紋波,代替使用LDO穩壓器,如圖1所示。在參考設計CN-0385中,在ADP5070后面使用正負電壓 LDO 穩壓器 (ADP7118 和 ADP7182) 過濾開關紋波。使用ADP5070對 AD5791等雙極性20位精密DAC供電的示例可在此處的評估板用戶指南中找到。
這些示例說明在使用ADP5070等開關穩壓器在數據采集和精密供電/源等應用中生成雙極性電源時,如何保持高精密性能。
隔離雙極性電源
出于安全原因需要隔離精密測試和測量儀器時,通過隔離器件有效的提供充足供電將是一個挑戰。在多通道隔離儀器中,通道間隔離意味著每個通道都要有一個電源解決方案。這就需要一個緊湊的電源解決可以提供有效的供電。圖2顯示使用雙極性供電軌提供隔離電源的解決方案。

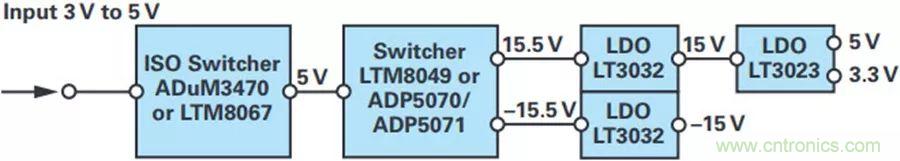

圖2. 具有低電源紋波的隔離雙極性電源系統的電源解決方案。
ADuM3470 和 LTM8067 使我們能夠跨越隔離在5 V隔離輸出端高效提供達~400 mA的電源。LTM8067是µModule解決方案,集成了變壓器和其他簡化隔離電源解決方案設計和布局的元件,同時最大限度地減少了PCB尺寸和物料清單。LTM8067隔離高達2 kV rms。為了獲得更低的輸出紋波,LTM8068集成了輸出LDO穩壓器,以300 mA的更低輸出電流為代價,將輸出紋波從30 mV rms減少到 20 μV rms。
ADuM3470系列使用外部變壓器提供隔離電源,同時集成數字隔離通道用于對ADC和DAC進行數據傳輸和控制。根據隔離解決方案的配置方式,隔離電源輸出可以沿用類似圖1的電源解決方案,如圖2所示從單個正電源在隔離側生成±15 V電源軌?;蛘撸珹DuM3470設計也可配置為直接生成雙極電源,無需額外開關級。這就以效率為代價獲得更小的PCB面積解決方案。ADuM3470可隔離高達2.5 kVrms,而 ADuM4470 系列可用于高達5 kVrms的更高電平的電壓隔離。
ADuM3470
● 隔離式PWM控制器
● 集成變壓器驅動器
● 可調的穩壓輸出:3.3 V至24 V
● 2 W輸出功率
● 效率:70%(400 mA保證負載、5.0 V輸出時)
● 四個DC-25 Mbps (NRZ)信號隔離通道
● 20引腳SSOP封裝
● 工作溫度最高可達:105℃
● 高共模瞬變抗擾度:>25 kV/μs
● 可調振蕩器頻率:200 kHz至1 MHz
● 上電時提供軟啟動功能
● 逐脈沖過流保護
● 熱關斷
● 2500 V rms隔離
● 提供評估板
● 符合汽車應用標準
CN-0385是實施ADuM3470解決方案的參考設計示例,如圖2所示。ADP5070在隔離側用于從隔離的5.5 V生成雙極性±16 V電源軌。ADuM3470中也包括此參考設計使用的數字隔離通道。使用ADuM3470的類似設計為CN-0393。這是基于ADAQ7980/ADAQ7988 μModule ADC的多通道隔離數據采集系統。在此設計中,ADuM3470配置有外部變壓器和肖特基二極管全波整流器以直接生成±16.5 V 電壓,無需額外穩壓器級。這允許以降低效率為代價獲得空間較 小的解決方案。類似解決方案如 CN-0292中所示,這是一個基于 AD7176 ∑-Δ ADC的4通道數據采集解決方案,以及如 CN-0233中所示,其中突出顯示了16位雙極性DAC的相同隔離電源解決方案。
這些示例顯示如何提供隔離電源,以實現隔離數據采集或隔離電源的精密性能,同時保持較小的PCB尺寸或高電源效率。
有效降壓和低噪聲的Silent Switcher架構
在圖1所示的電源方案中,LDO穩壓器用于從15 V電壓降至5 V/3.3 V電壓。這并非是生成這些低電壓軌非常有效的方式。使用Silent Switcher、μModule穩壓器 LTM8074提高降至更低電壓的高效率解決方案如圖3所示。
圖3. 在低EMI的情況下將電壓降至更低電壓軌的電源解決方案。
LTM8074是采用小型4 mm × 4 mm尺寸BGA封裝的Silent Switcher、µModule降壓穩壓器,能夠以低輻射噪聲提供高達1.2 A電流。Silent Switcher技術可以抵消開關電流產生的雜散場,由此減少傳導和輻射噪聲。此µModule設備效率高且具有極低的輻射噪聲,因此是為噪聲敏感精密信號鏈供電的絕佳選擇。根據連接到放大器、DAC或ADC等由電源供電元件的PSRR,也許可以從Silent Switcher輸出端直接為其供電,無需LDO穩壓器進一步過濾電源紋波,而傳統開關需要這樣做。1.2A的高輸出電流也意味著在需要的情況下,它可用于為FPGA等系統中的數字硬件供電。LTM8074的小尺寸和高集成度使其非常適合空間受限應用,同時簡化并加速開關穩壓器電源的設計和布局。
如果需要犧牲PCB面積進行更多定制,則可使用 LT8609S等產品實現Silent Switcher設備的分立實施。這些產品包括展頻模式,可在開關頻率下在頻段上擴散紋波能量。這可降低精密系統電源中出現的雜散的幅度。
將Silent Switcher技術與μModule解決方案中的高集成度相結合,可應對精密應用(如多通道源表)對密度不斷增長的需求的挑戰,而不會影響系統設計人員需要實現的高分辨率性能水平。
結論
為精密電子測試和測量供電的隔離雙極性電源系統需要在系統性能、保持小尺寸和電源效率之間實現平衡。我們在這里展示了一些解決方案和產品,可幫助應對這些挑戰,并允許系統設計人員做出正確的權衡。
