【導讀】近日我接到委托,要幫看看一臺上不了電的舊民頻收音機。經過確認發現,機器果然是“掛”了,電源部分供不上電。這個現象的一個常見原因是大家會反向連接收音機電源。

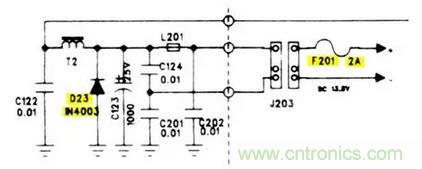

收音機的設計中電源部分有一個二極管,其功能是提供反向保護?;旧希绻惆咽找魴C電源極性接錯了,二極管就會導通(D23),并且熔斷電源線上2安培的保險絲(F201)。這是一個非常典型的電源供電電路。

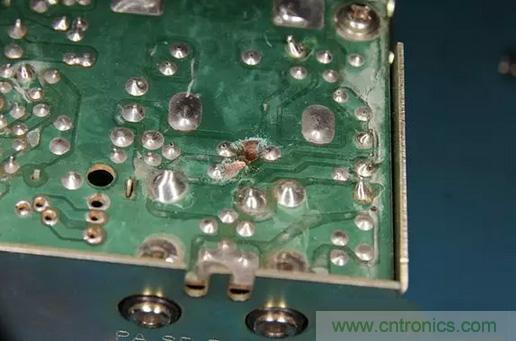

很自然地,保險絲會熔斷,但大家又不總是會用相同額定電流的保險絲來替換。通常情況下,他們會用更高額定電流的保險絲來做替換。所以,當收音機仍然反向連接電源,就會出現保險絲沒有熔斷,PCB電路板上走線有燒斷的現象。如下圖所示。
大部分情況下,除了電路板上被炸出的銅走線,反向極性二極管也會短路,必須更換。但這次,我們很走運,二極管性能良好。所以,現在我們必須修復這個開路走線。

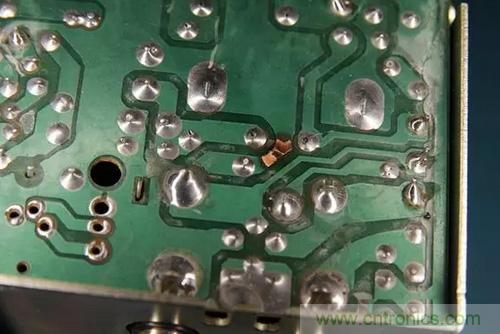

第一步是用小型精密螺絲刀(一字式) 把板上銅走線綠涂層去掉。輕輕刮掉走線上的綠漆涂層,露出銅層,如圖所示。
對開路走線兩端進行清潔處理。

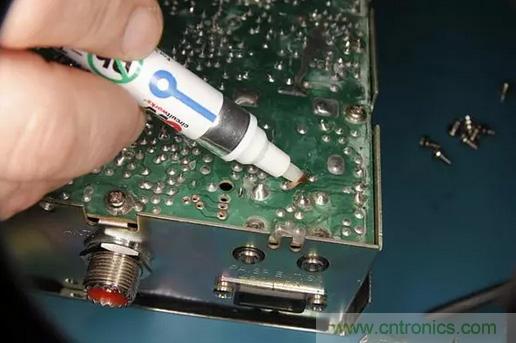

現在,用一些助焊劑來準備給銅點鍍錫(簡單地在銅焊點上刷一層薄焊料)

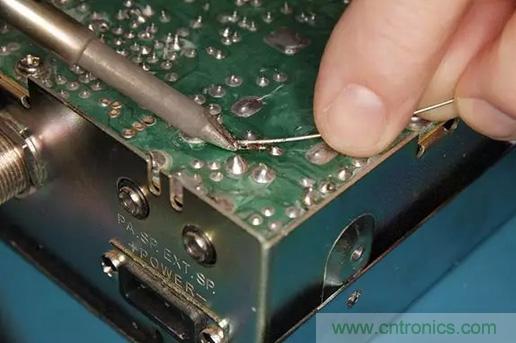

在完成銅走線鍍錫后,用一跟實心導線(也稱作母線)焊接到開路走線的一個端點。

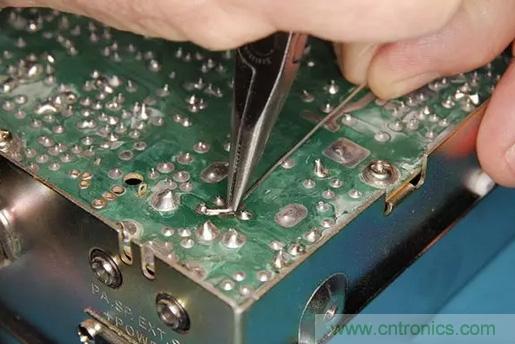

然后用尖嘴鉗稍微彎曲一下,讓它與斷開走線的另外一個端點位置能吻合上。

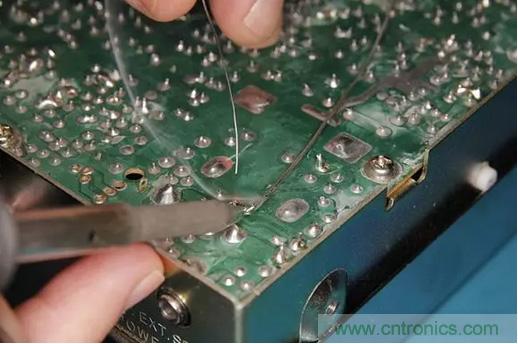

接著焊接導線的另一個端點到PCB斷開走線對應的另一個焊點上。
接下來修剪多余的電線至焊點處,并用助焊劑清潔劑對焊點進行清理。
修復完成。
最后一步是檢查收音機是否可以正常工作。當然啦,這臺收音機可以正常工作了。這個流程在任何你要修復印刷電路板走線時都能用得上——無論是像這次燒斷的走線、由于電路板開裂造成的斷線,甚至是在修復過程中產生的走線斷路。
來源:Digi-Key
