一個莫名其妙的二極管,讓我設計的電路出了問題
發布時間:2018-07-27 來源:John Dunn 責任編輯:wenwei
【導讀】我用Signetics公司的8位D/A轉換器設計了一個電路。一切都很正常,我高興極了。但是不到一年時間,問題就來了。D/A轉換的比率突然變得不可思議,讀數上升遠超正常范圍。原來,我沒有注意到,Signetics公司在產品中新增了一個二極管。。。
我曾用Signetics公司的8位D/A轉換器設計了一個電路。究竟是因?yàn)槭裁丛蛭以缫淹?,反正我使用的器件跟正常情況有點不同,我真是自作自受,讓自己陷入了麻煩。

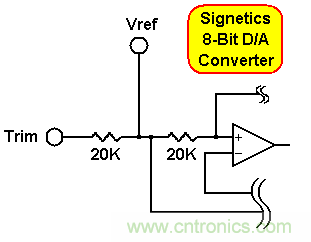

圖1:Signetics的 D/A轉換器輸入配置。
順便提一句,這種轉換器早就停產了。它的輸入配置如圖1所示。出于某種原因,我認為芯片中有40kΩ電阻可能很有用,因此我使用“Trim”引腳、而不是“Vref”引腳作為模擬輸入。電路工作正常,我滿意極了。
快樂的時光總是很短暫,不到一年時間,問題就來了。雖然我的電路依然工作良好,但是D/A轉換的比率突然變得不可思議,讀數上升遠超正常范圍。事情是這樣的:

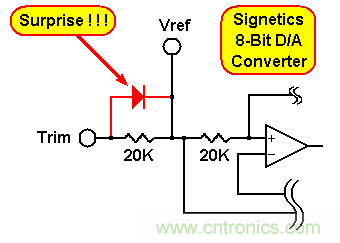

圖2:Signetics D/A轉換器修改了輸入配置。
Signetics公司增加了一個新的二極管并聯到與“Trim”引腳相連的電阻。為什么要這么做呢?沒人告訴我答案,只是Signetics的工作人員在電話里相當不好意思,承認有幾個用戶不得不重新配置他們的電路。知道了有此遭遇的并非我一人,也算是一個小小的慰藉吧。
這件事給了我兩個教訓。
第一個教訓是,一開始我就應該使用Vref引腳作為模擬輸入。那樣的話,當時我就會注意到另外一個供應商Datel在同樣的器件中沒有增加二極管。他們的器件仍像我設想的一樣工作良好。
第二個教訓是,絕對不能盲目信賴供應商的配置控制。我也見過一些廠商在半導體器件的生命周期中修改這些器件,例如RCA公司在20世紀80年代后期將其軸向均勻2N6578功率晶體管變?yōu)橥庋悠矫妗?/div>
我以前從未見過、之后也沒再遇到過這種因忽視配置控制而引起功能不同的電路拓?fù)浣Y(jié)構的情況。
Signetics已不復存在。但是如果再次發生這樣的事,我一定會鎮定自若。
