拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

發布時間:2018-05-09 責任編輯:wenwei

【導讀】小米生態鏈公司之間的產品類別互有重疊的現象已經不稀奇了,這次輪到的是ZMI紫米和小米。自從嗅到了無線充電再次興起的風口,小米、紫米先后加入WPC無線充電聯盟,為入局無線充電做準備,前不久也終于各自發布了自家首款無線充電產品。今天要給大家?guī)淼木褪切∶?、紫米無線充電器拆解對比,看看這兩款系出同門的產品到底有什么區別。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

小米無線充電器,這款產品是3月27日和小米首款無線充電手機小米MIX 2S一同發布的,支持普通5W / 小米7.5W快充兩種充電模式。通體呈白色,采用的是PC外殼+硅膠的材質。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

紫米無線充電器,今年2月份以眾籌的形式面世,現已正式上市,支持普通5W+蘋果7.5W+三星10W幾種充電模式。整體采用黑色,采用鋁合金外殼+玻璃面板的材質結構。

一、小米無線充電器拆解

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

小米無線充電器包裝盒正面一個字都沒有,整個白色包裝盒上只有產品圖。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

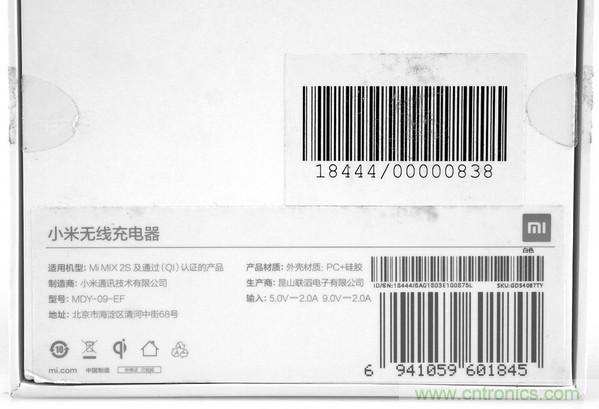

包裝盒背面產品信息如下,品名:小米無線充電器、適用機型:Mi MIX 2S及通過(Qi)認證的產品、產品材質:PC+硅膠、制造商:小米通訊技術有限公司、生產商:昆山聯滔電子有限公司、型號:MDY-09-EF、輸入:5V2A / 9V2A。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

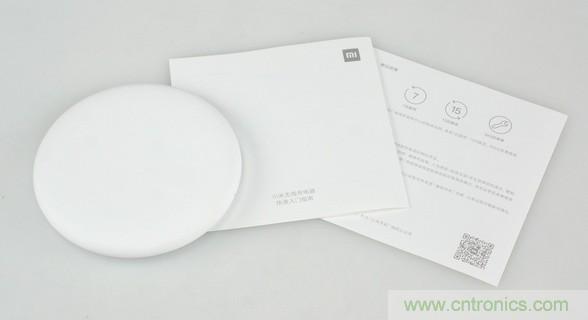

開箱物品一覽:無線充電器1、快速入門指南1、售后服務卡*1,并不包含電源適配器與數據線。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

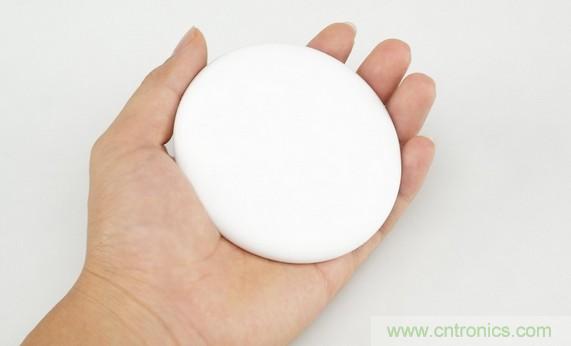

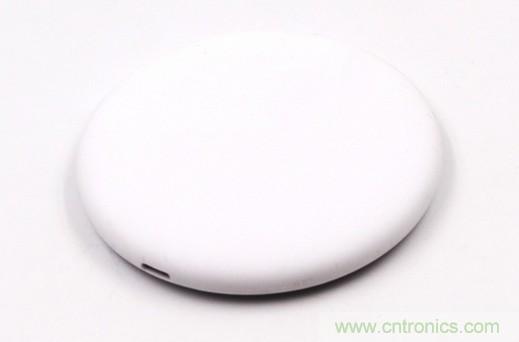

小米無線充電器整個表面都是全白色,沒有任何LOGO文字,使用了PC作為殼體基礎材質,再通過類似二次注塑工藝在表面覆蓋一層厚硅膠,手摸上去軟軟的,手機放上去具有一定的防滑效果不會掉落。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

充電板半徑47mm,厚度12.44mm,采用USB-C輸入接口,支持5V2A / 9V2A輸入。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

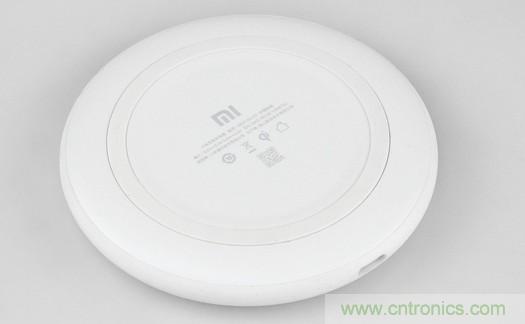

反過來背面,充電器底部粘上了一圈防滑橡膠墊,可以避免充電器使用時候滑動。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

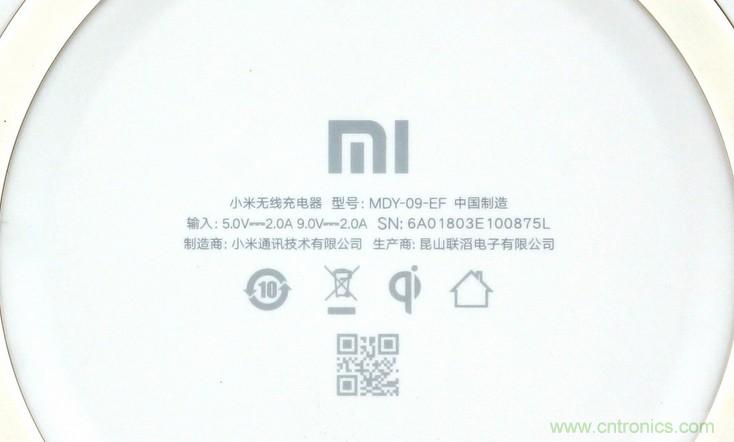

底部銘牌信息。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

在無線充電器側面邊緣上隱藏著一顆綠色指示燈,可以顯示當前充電狀態,正常充電下綠燈長亮,保護模式啟動時綠燈閃爍。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

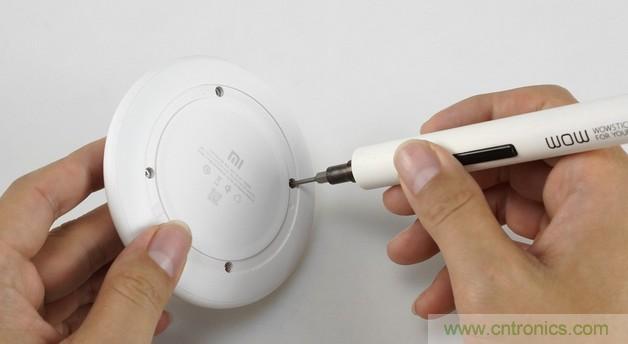

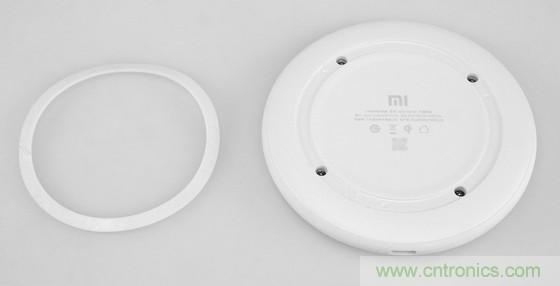

小米無線充電器采用上下殼螺絲擰緊的方式合蓋,先把橡膠防滑墊撬出可以看到螺絲位。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

4顆十字螺絲擰出。

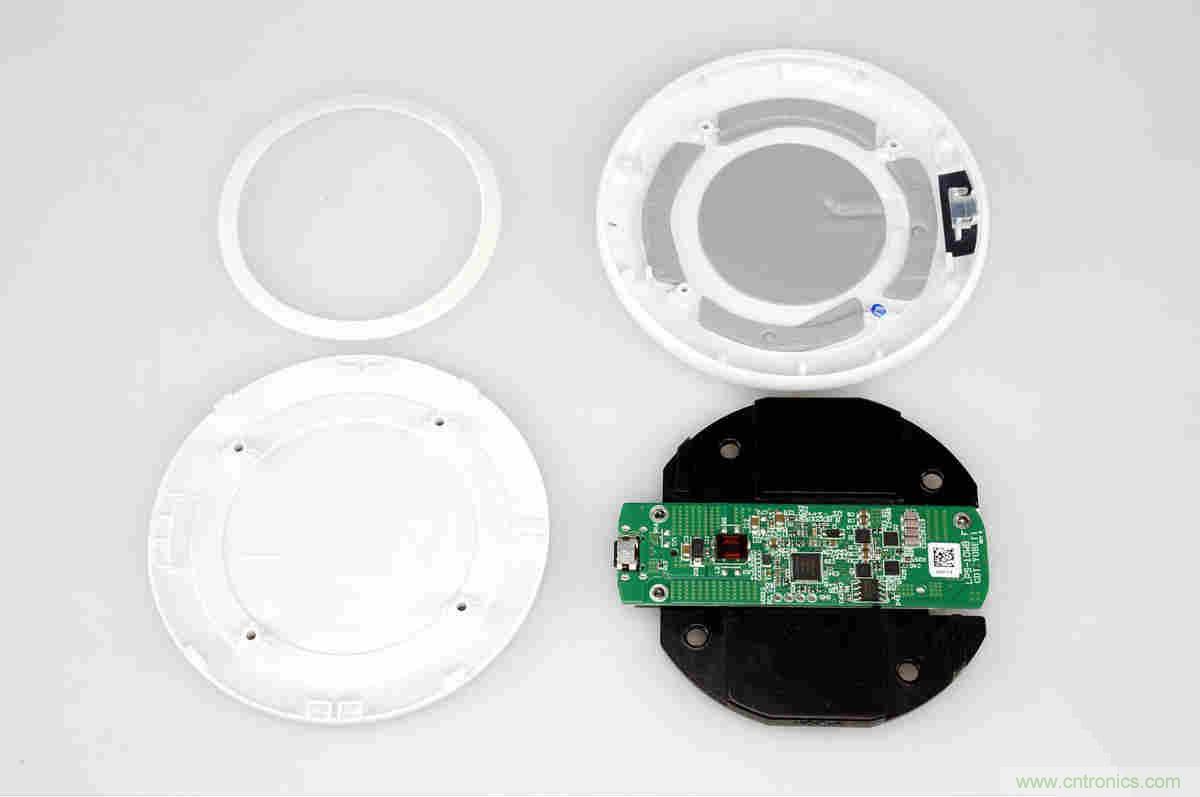

分解一覽,左邊是PC底蓋,右邊是PC+硅膠面殼。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

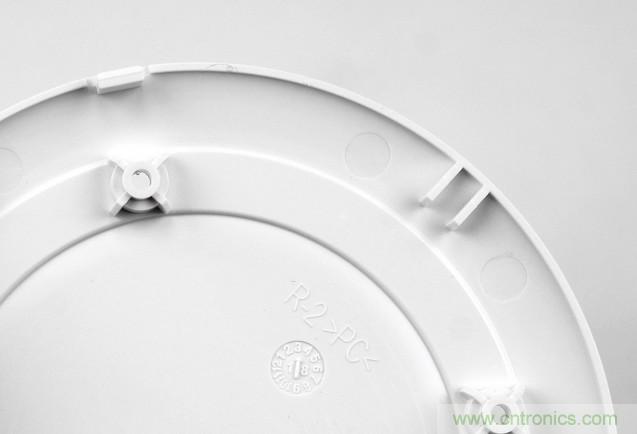

PC底蓋細節部分,螺絲座使用了加強筋設計。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

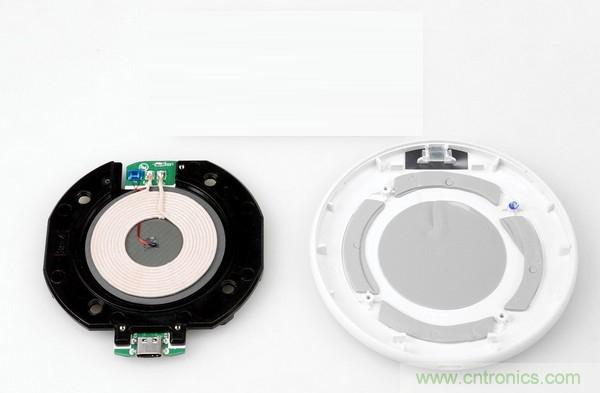

所有部件都安裝到面蓋底部,PCB下面一整片黑色是金屬導熱塊,把發熱量勻熱后散布開來避免積聚高熱。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

面蓋組件俯視圖。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

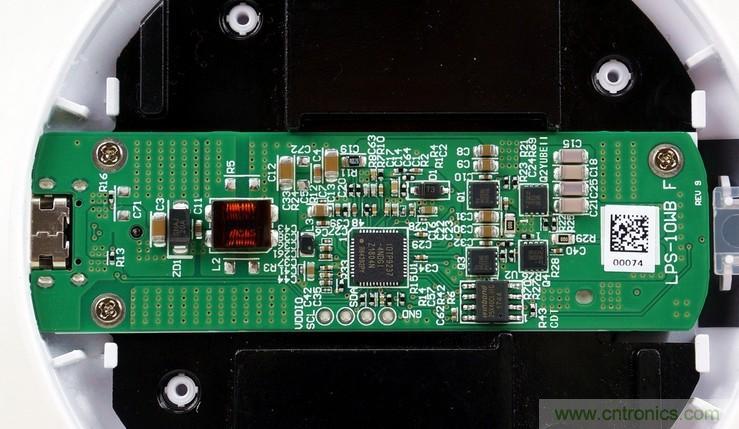

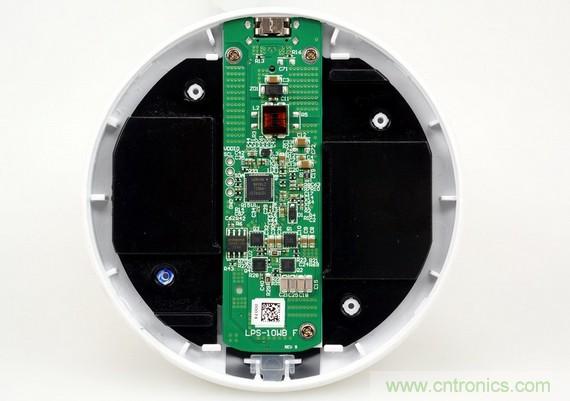

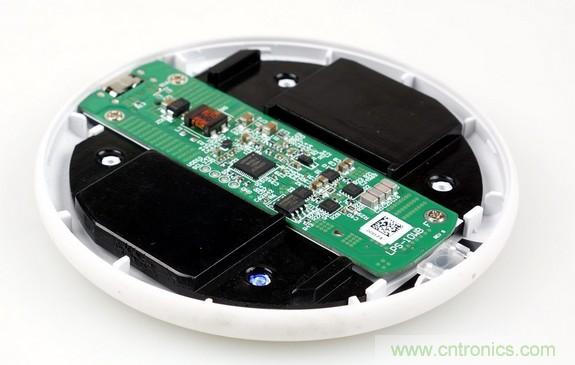

PCB俯視圖。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

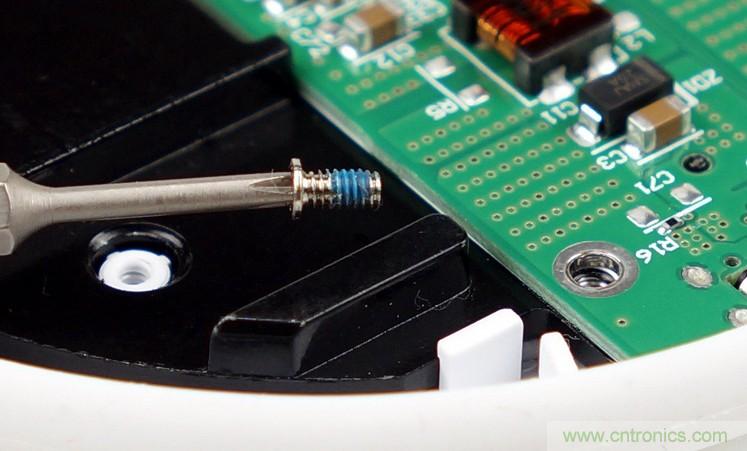

PCB螺絲帶有防止松動螺絲膠。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

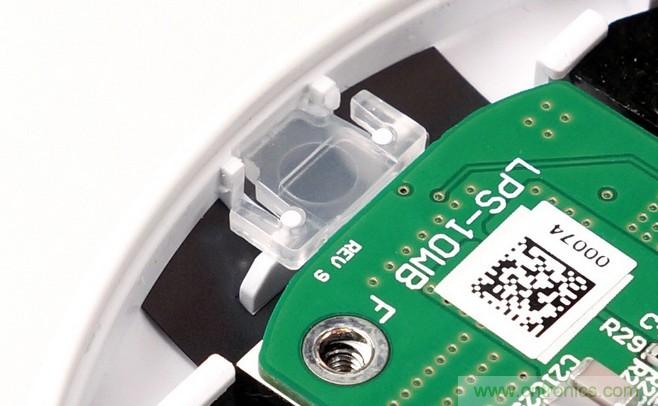

半透明的是指示燈導光膠,下面一片黑色遮光膠紙避免漏光。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

沉板式USB-C母座,4腳過孔焊接十分牢固。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

金屬散熱塊被卡子與PCB螺絲固定著,挑起卡子進一步拆除。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

在面蓋模塊中把金屬散熱塊分離出來。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

面蓋底部使用了4+1片軟性高分子導熱膠,把熱量勻熱后傳遞開來。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

拿小刀刮一下金屬塊,發現是鋁材質再陽極氧化而成。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

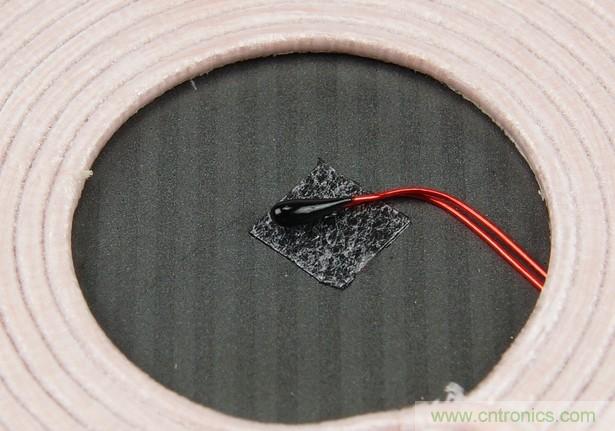

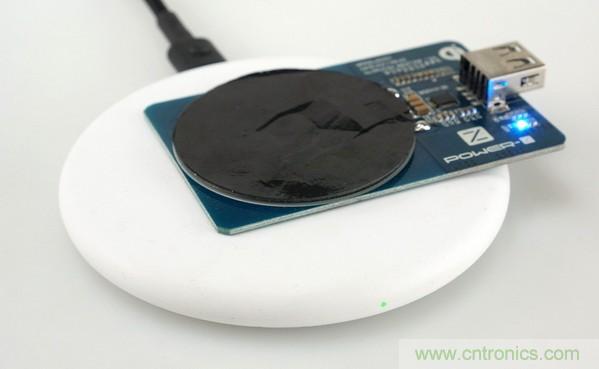

溫度探頭放在線圈正中間測溫。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

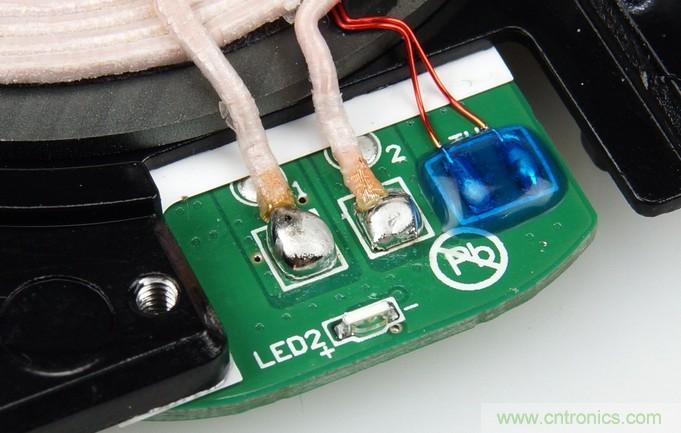

線圈焊接點飽滿浸潤度高,扁平側射貼片式的LED,溫度探頭焊盤滴膠固定處理避免震動脫焊。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

看看輸入端,tvs保護瞬間過電壓,共模電感防止干擾。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

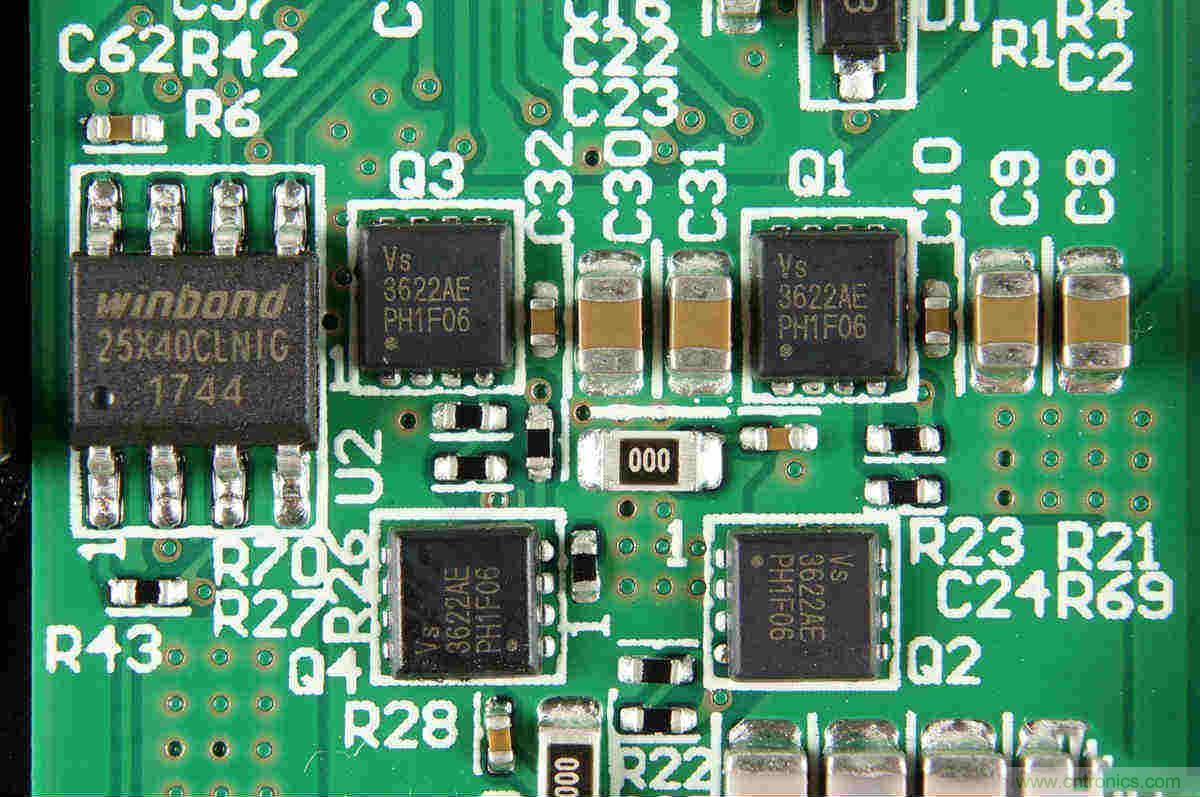

線圈驅動部分, vgsemi VS3622AE,另外可以看到winbond 25X40CL,這是一顆FLASH ROM芯片,也許日后可以跟隨Qi版本協議的更新進行升級刷機,以支援更新的協議。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

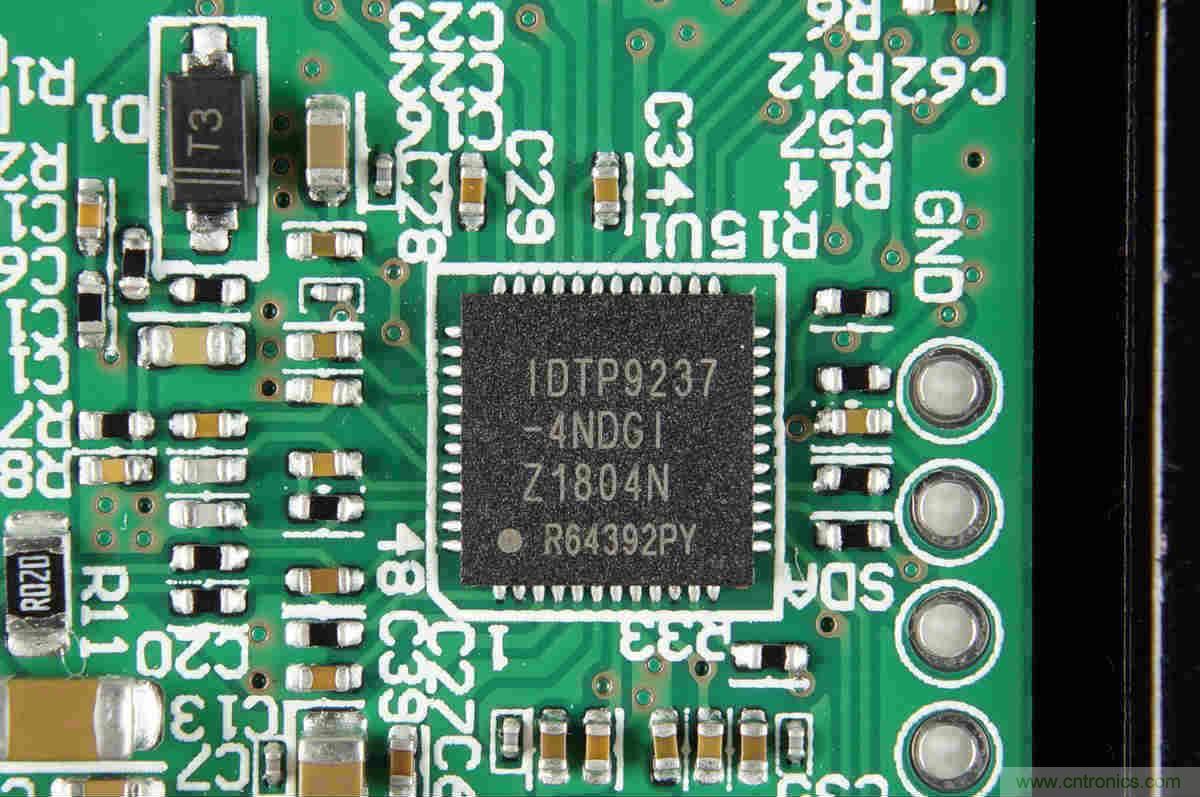

采用美國IDT IDTP9237無線充電方案。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

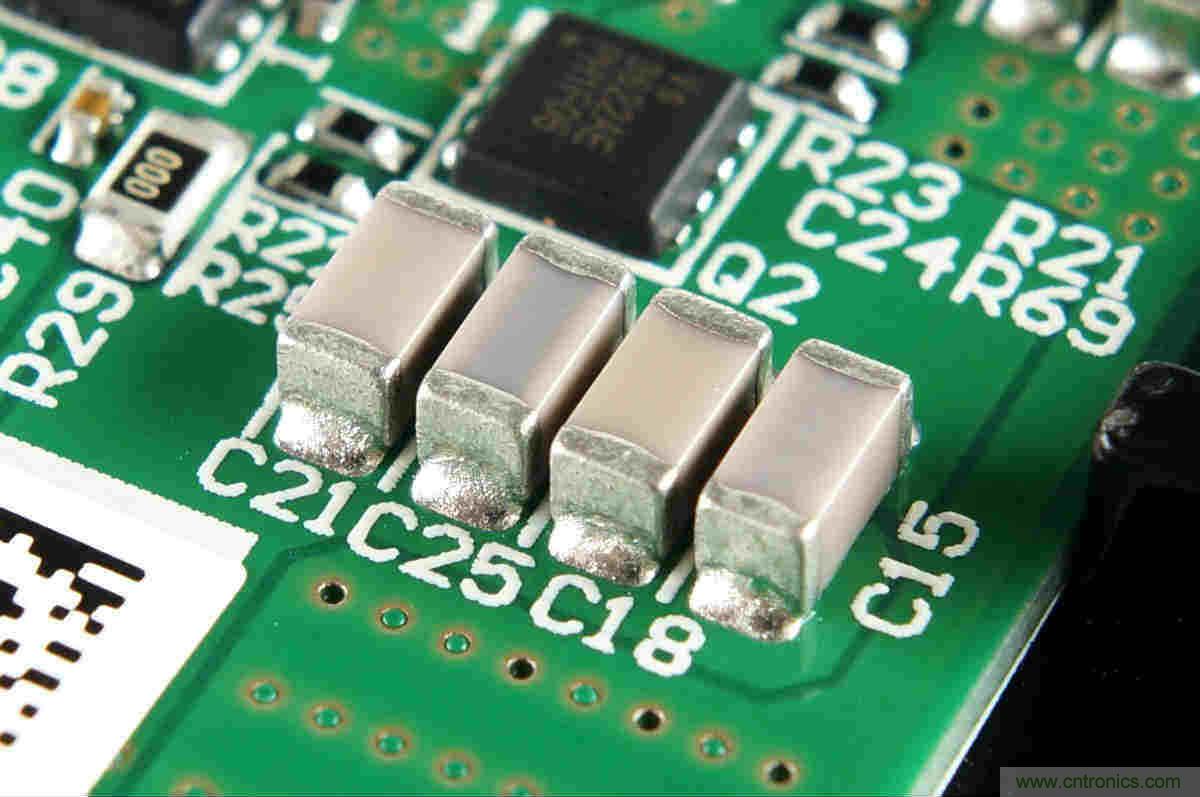

4顆npo電容,大功率的保證。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

全部拆解完畢。

二、ZMI紫米無線充電器拆解

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

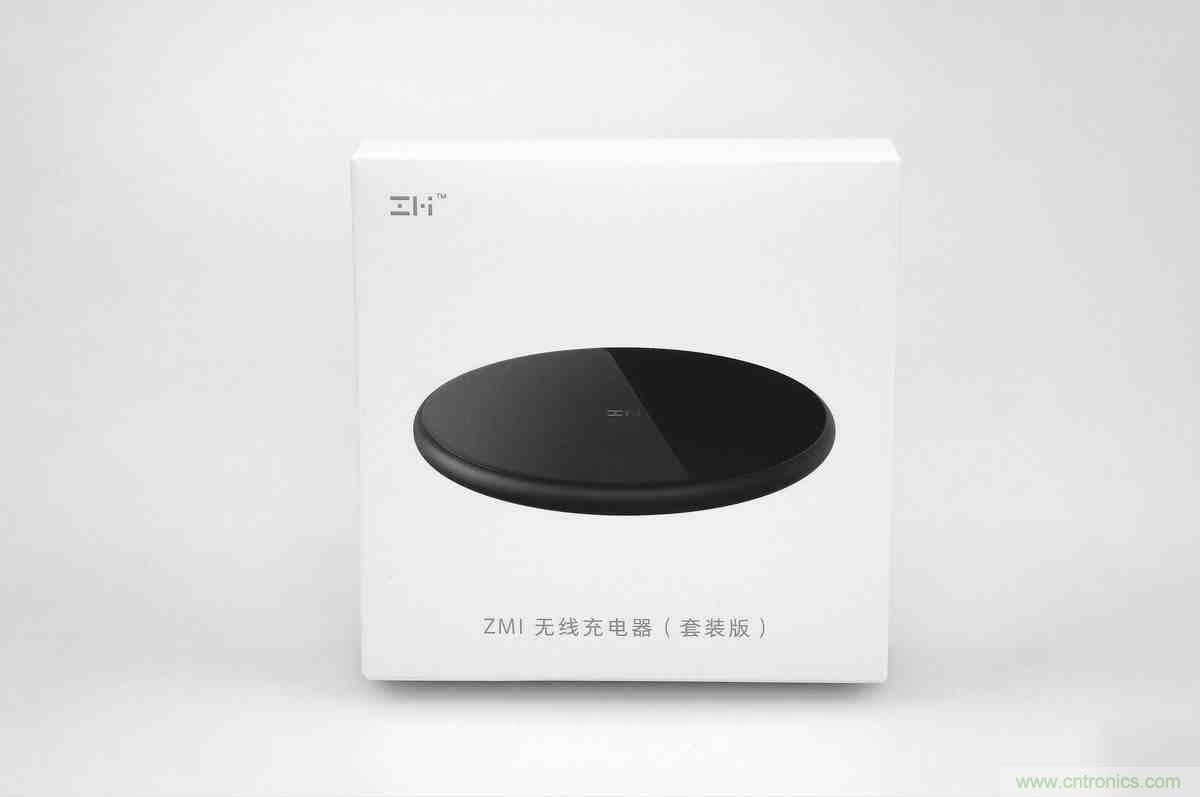

ZMI紫米無線充電器外包裝還是走簡約風格,白色紙盒印刷著產品式樣。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

包裝背面產品信息一覽,品名:ZMI無線充電器(套裝版)、產品型號:WTX10、輸入接口:USB-C、輸入?yún)?shù):5V2A / 9V1.6A、制造商:江蘇紫米電子有限公司。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

開箱物品一覽:無線充電板1、說明書1、充電器(電源適配器)1、USB-A to USB-C數據線1。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

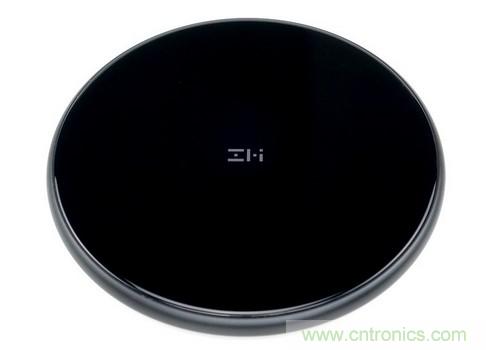

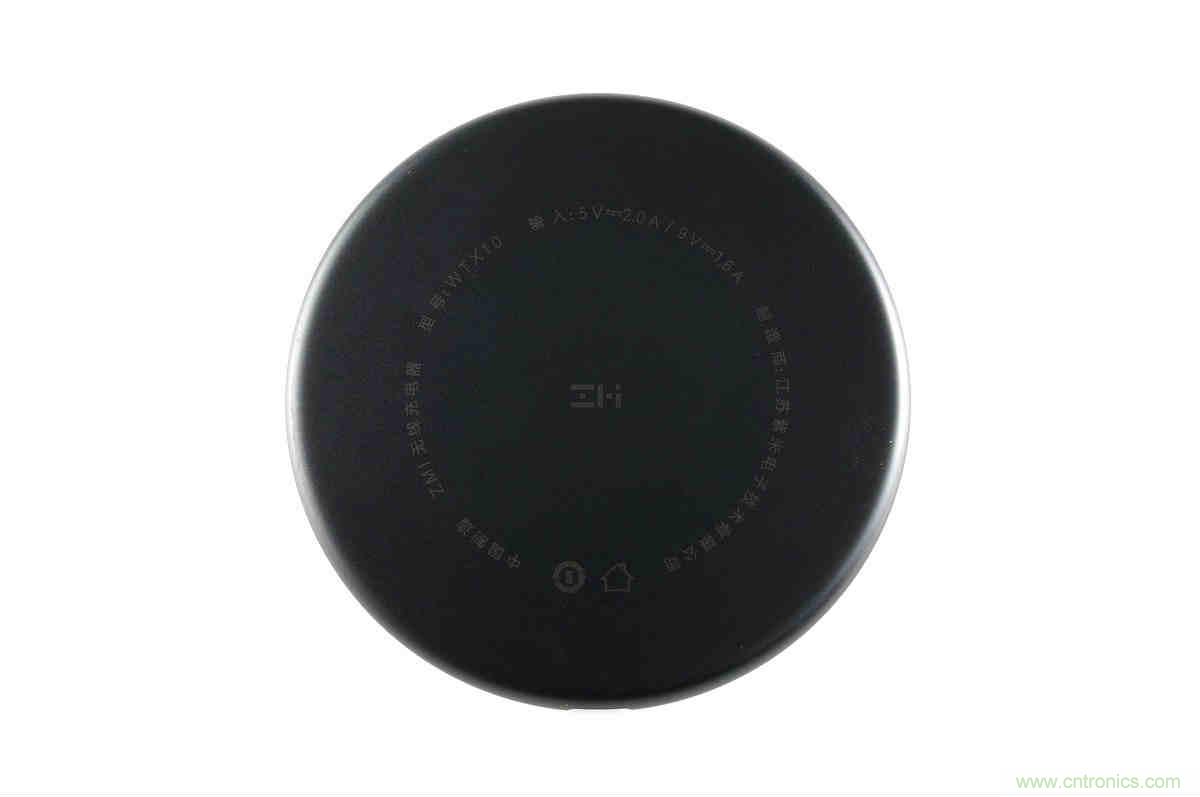

紫米無線充電器主體是全黑基調,面板使用了黑色lens 2.5D玻璃制作而成,硬度高可以抗劃痕,面板中間是紫米“ZMI”LOGO。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

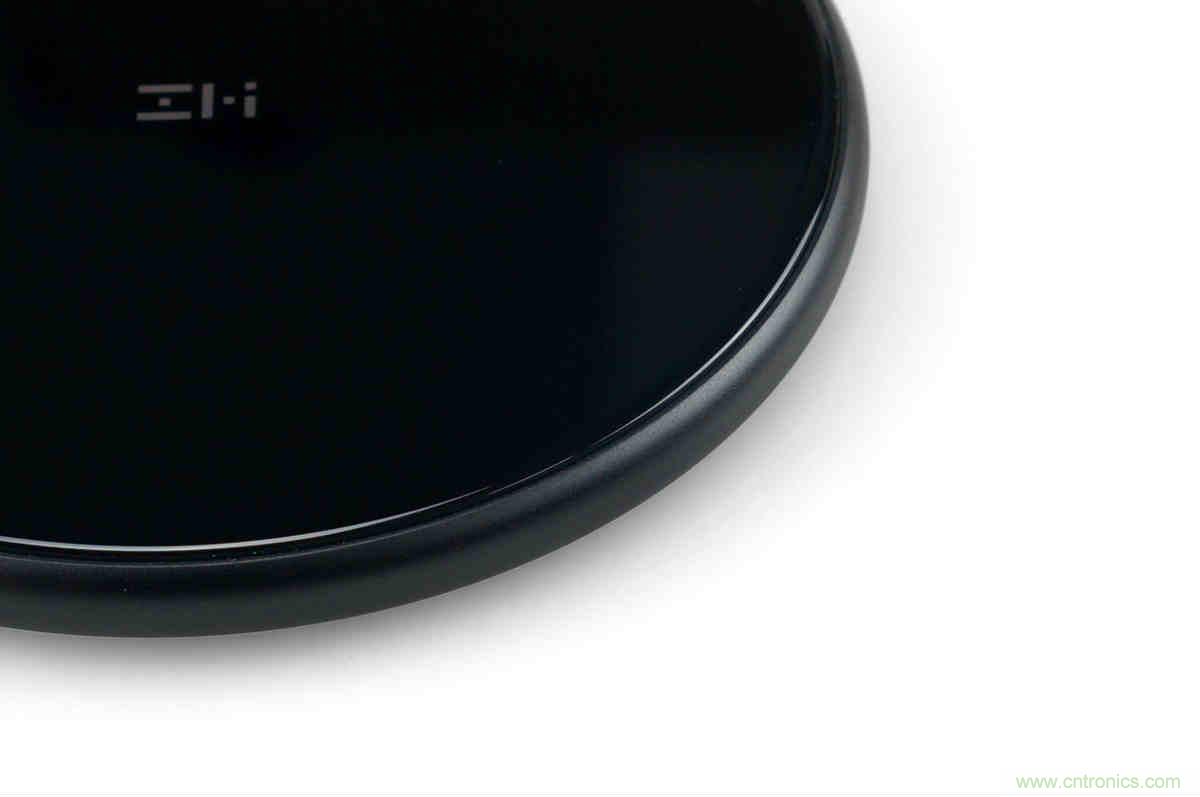

玻璃面板的邊緣可以看到做了2.5D弧邊拋光處理,底座采用一體鋁CNC而成再陽極氧化再噴砂處理,面板與底座完美貼合。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

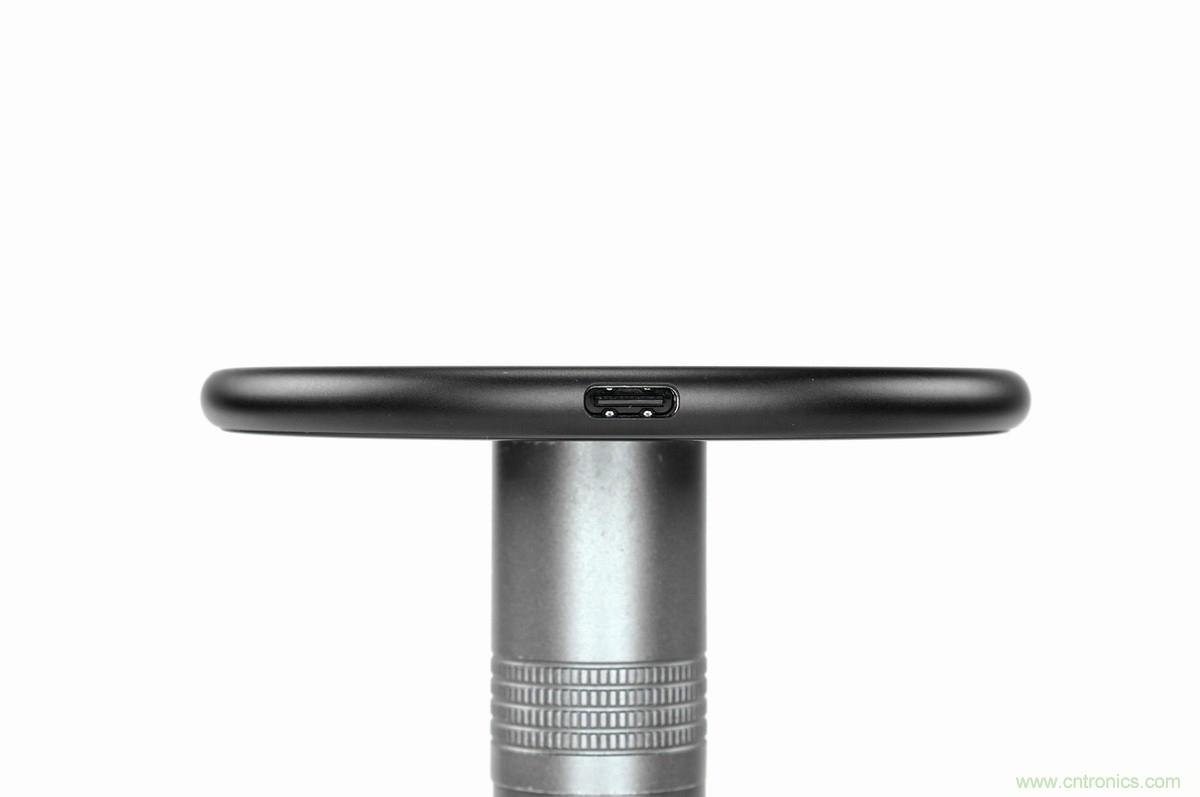

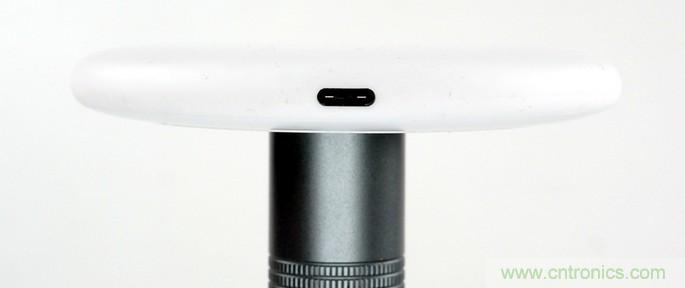

充電板直徑89mm高度7.1mm,輸入方面選擇了新型的USB-C作為輸入接口,相比起microUSB,USB-C底座支持盲插使用起來更方便,而且旗艦手機基本都使用USB-C作為輸入接口,更加通用。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

充電器底部并沒有發現防滑墊設計,帶上膠質手機套的用戶在使用這款充電板的時候,手機背部可能會被鏡面面板黏住,然后底座又不帶防滑,取放手機可能會滑動或者被吸起來,當然不戴套就不受影響。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

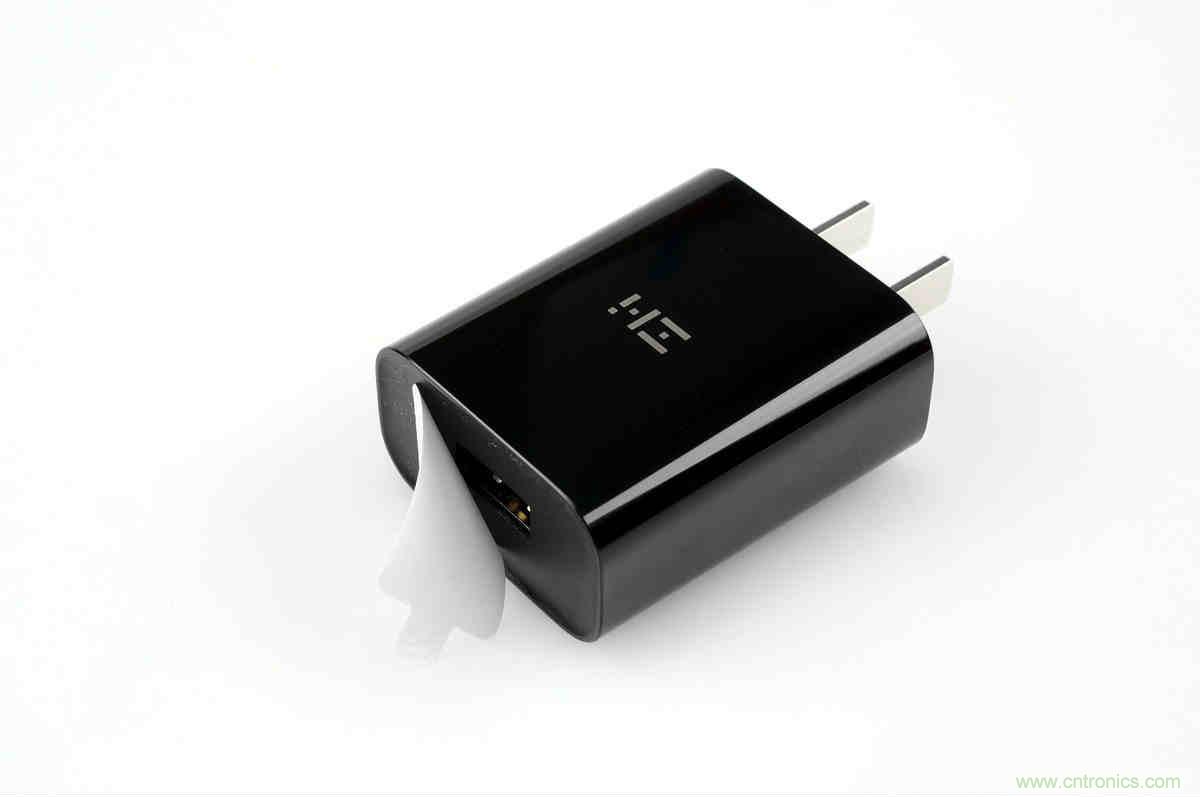

正如紫米無線充電器(套裝版)所示,里面帶了充電器(電源適配器)、線材,撕開防塵貼紙可以看到這款充電器是USB-A輸出口。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

充電器銘牌信息如下,品名:ZMI快速充電器、型號:HA612、輸入:100-240VAC 50/60Hz 0.5A、輸出:5V2.5A / 9V2A / 12V1.5A、監制:江蘇紫米電子科技有限公司、制造:江蘇辰陽電子有限公司。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

紫米無線充電板使用膠紙粘合玻璃面板,可以無損打開。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

玻璃面板底部四周是合蓋用的雙面膠紙,稍微靠近內沿一點一圈是灰色的軟導熱膠,中間還有白色導熱硅橡膠固定導熱。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

主體部分,一體鋁CNC出金屬底座,所有部件都使用白色導熱硅橡膠粘附固定,必須破拆。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

USB-C母座殼體后面還帶有保護罩,比較少見。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

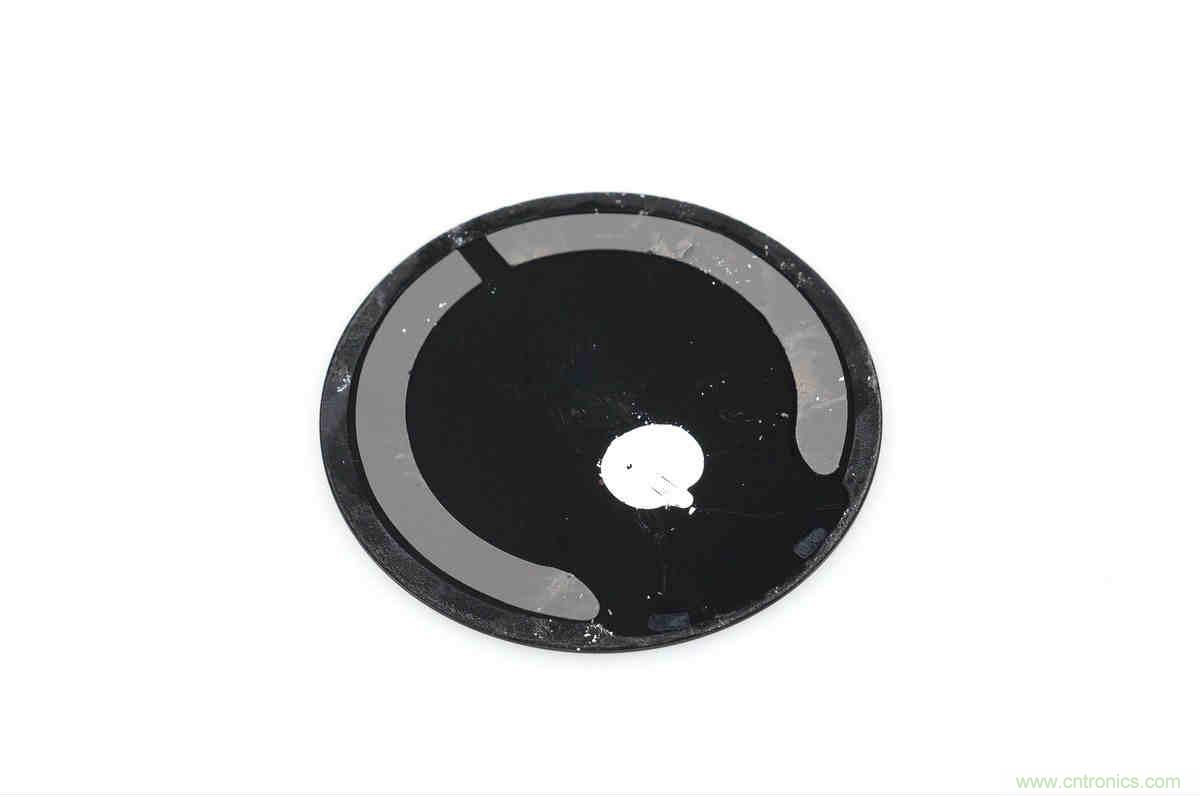

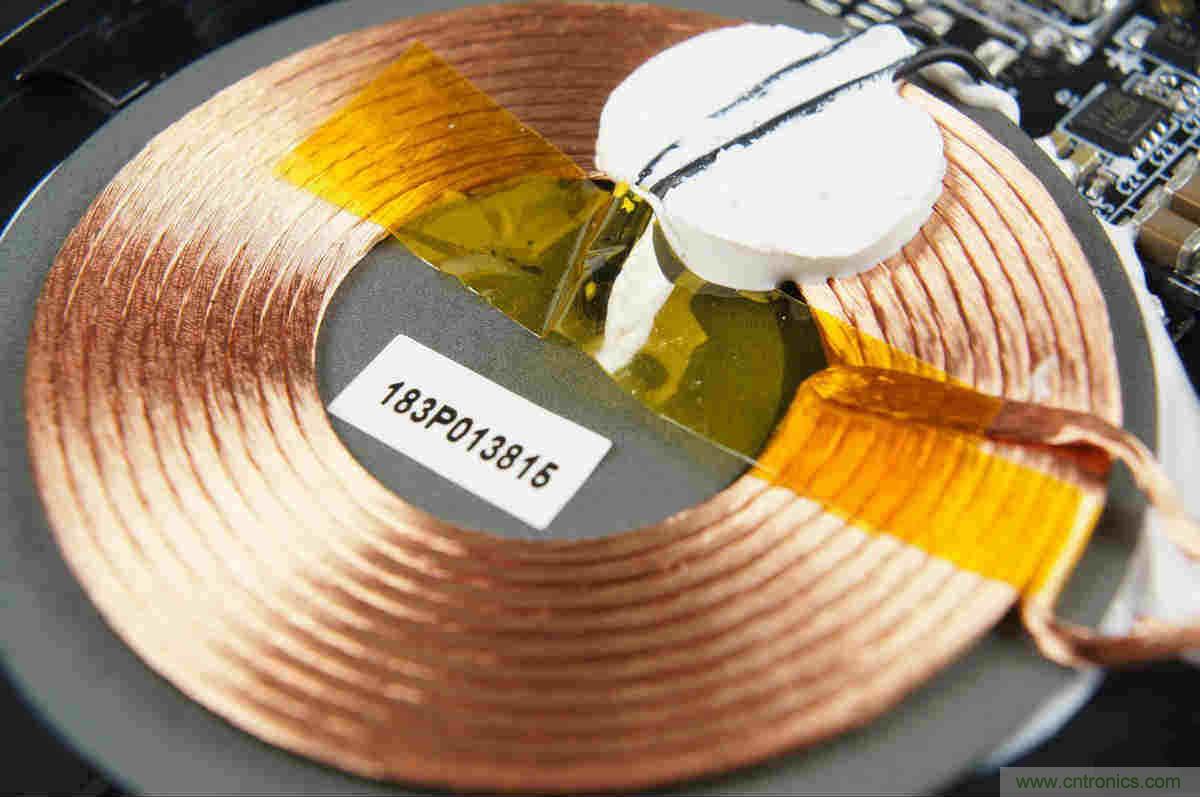

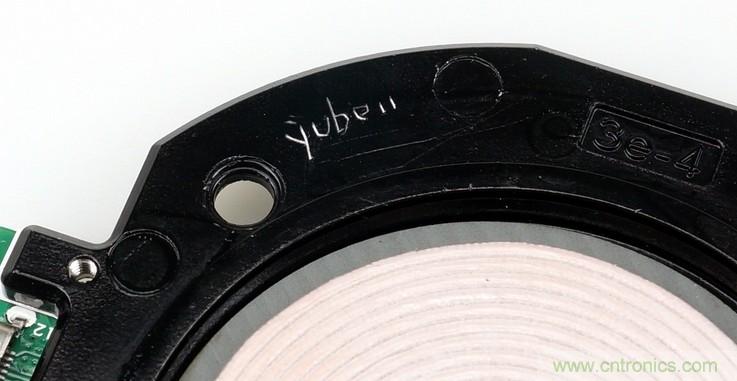

線圈上直接放置了溫度探頭,然后用導熱硅橡膠黏好,直接測溫。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

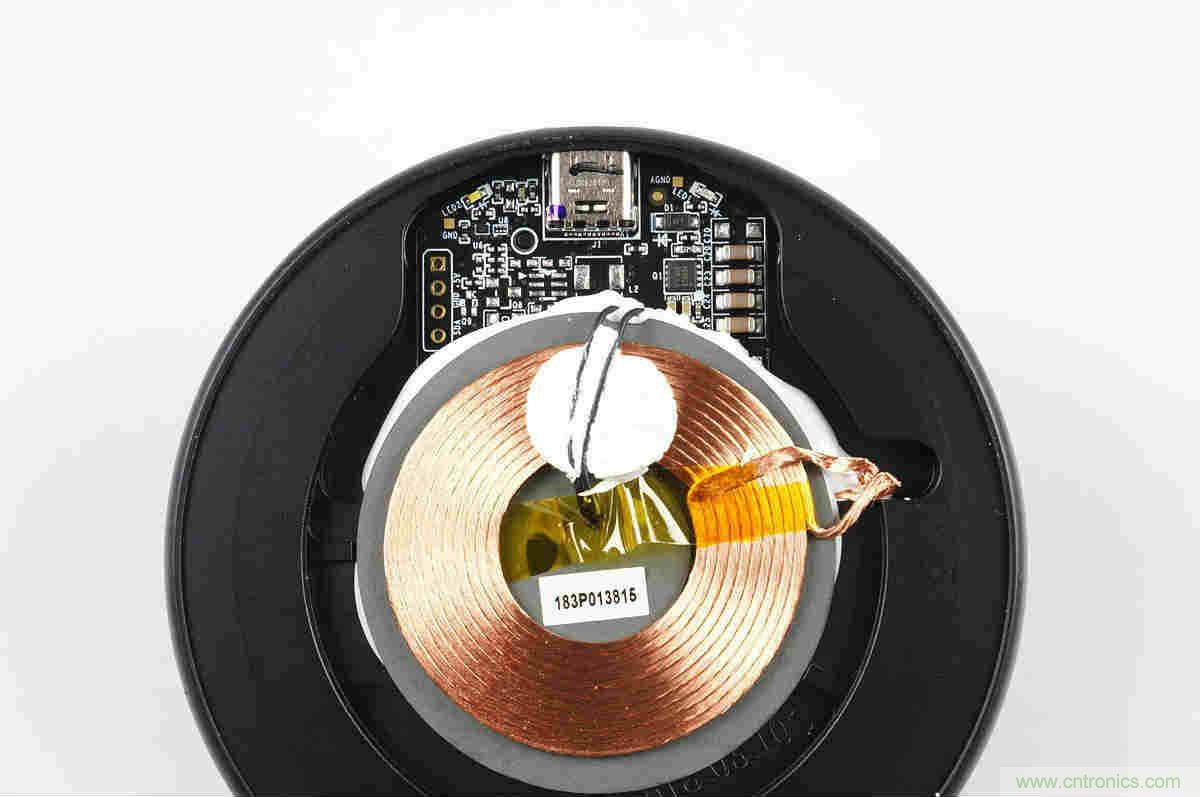

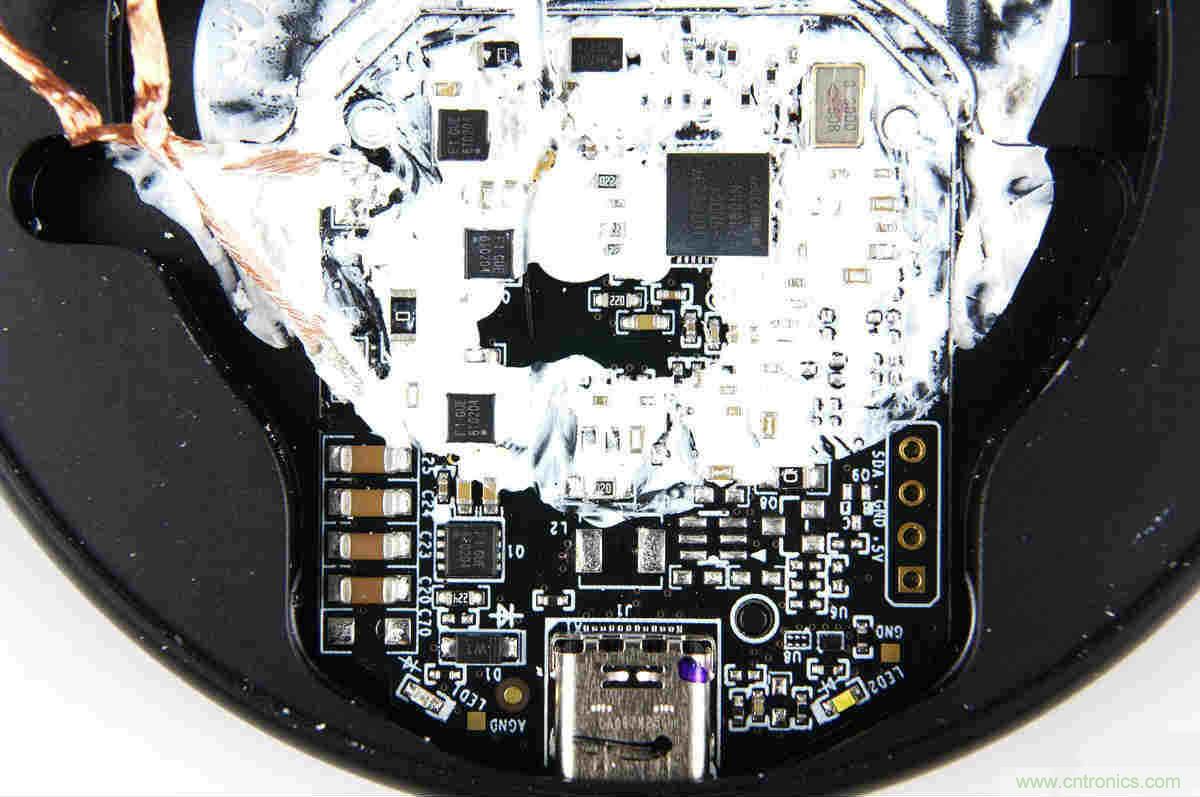

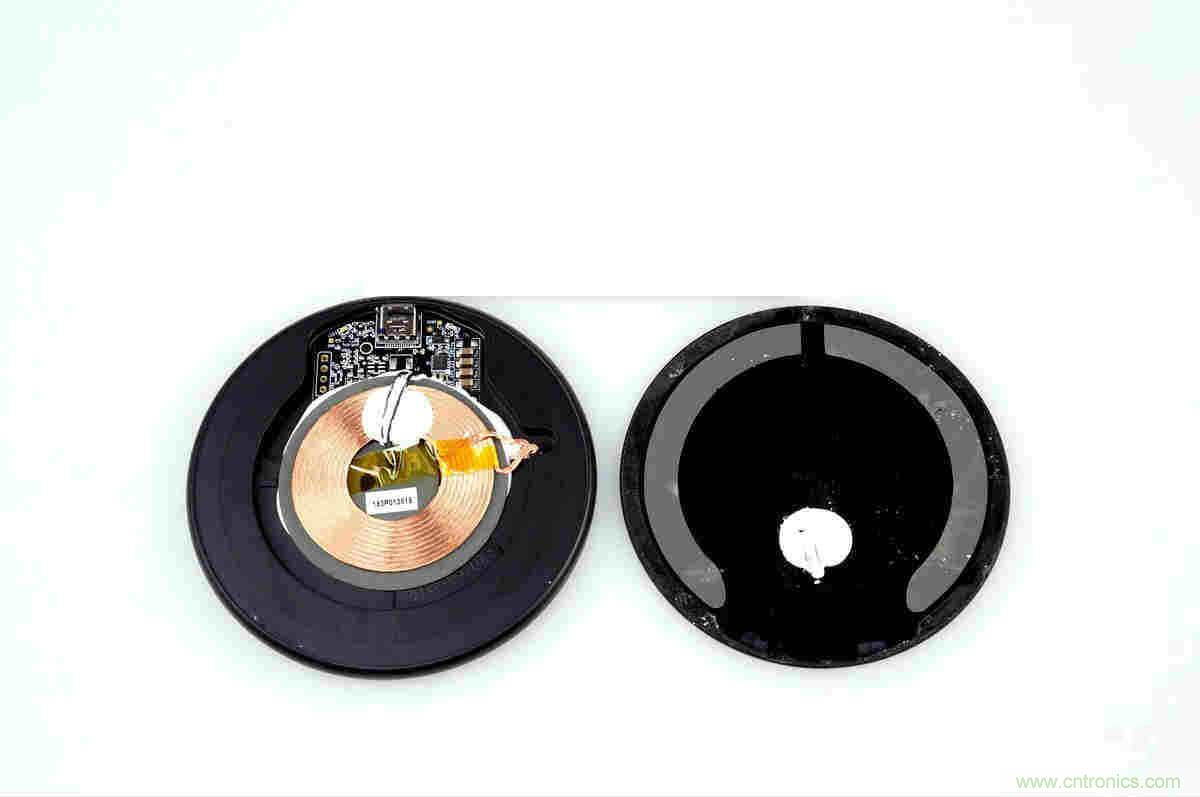

把線圈盤去掉后可以看到PCB本體,一大堆導熱硅橡膠固定著。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

產品采用了美國IDT無線充電方案,IDT P9237。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

驅動線圈的MOS。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

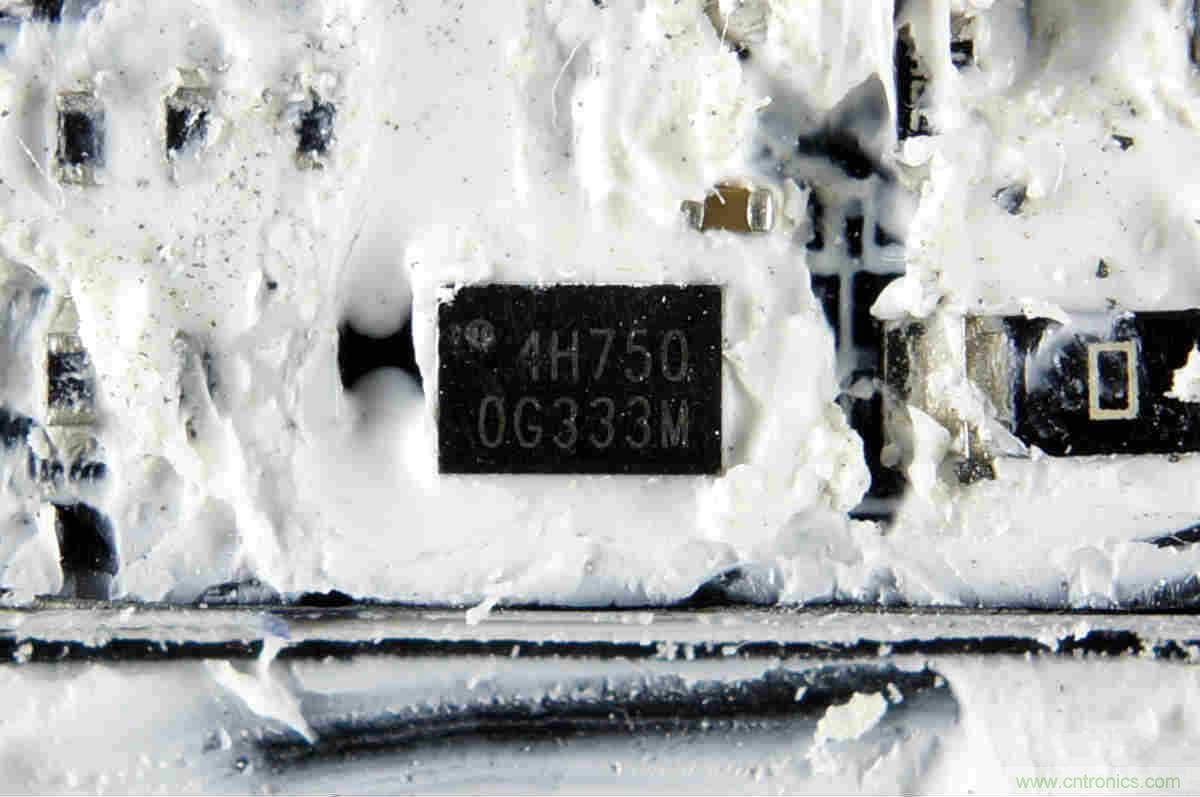

絲印4H750 OG333M。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

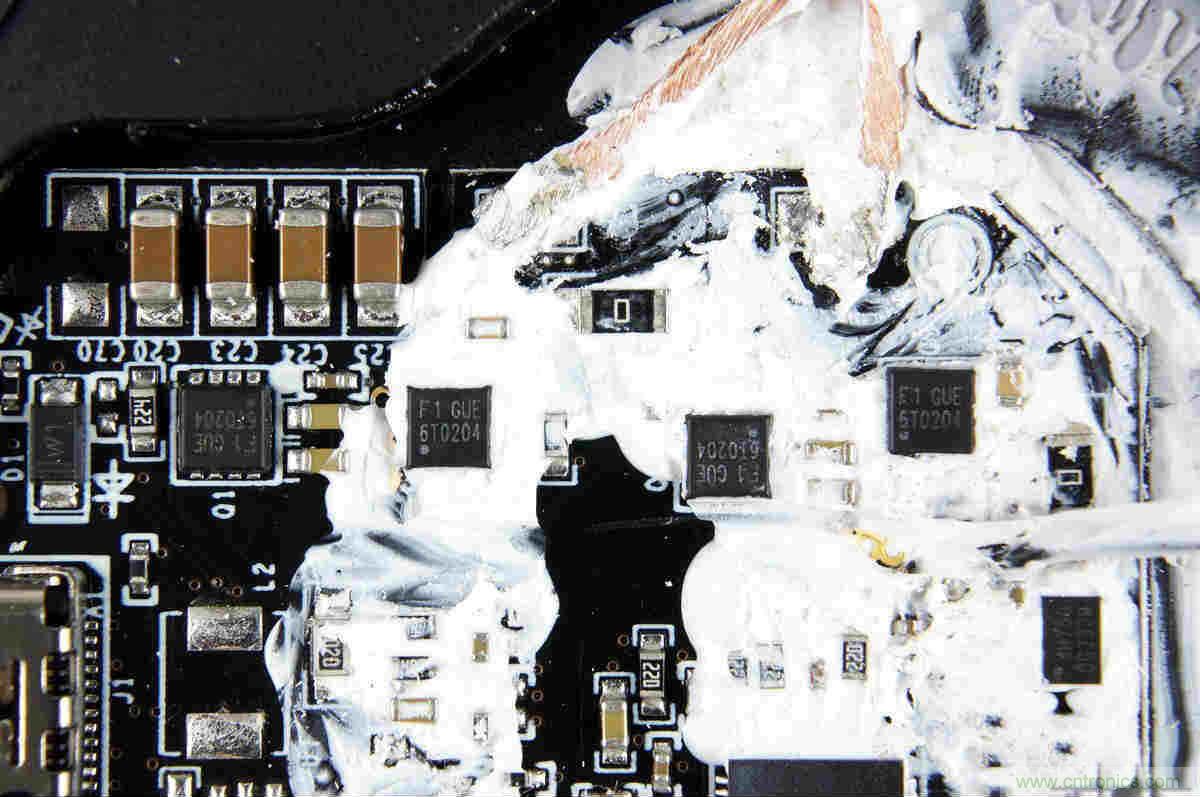

4顆X7R電容。

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

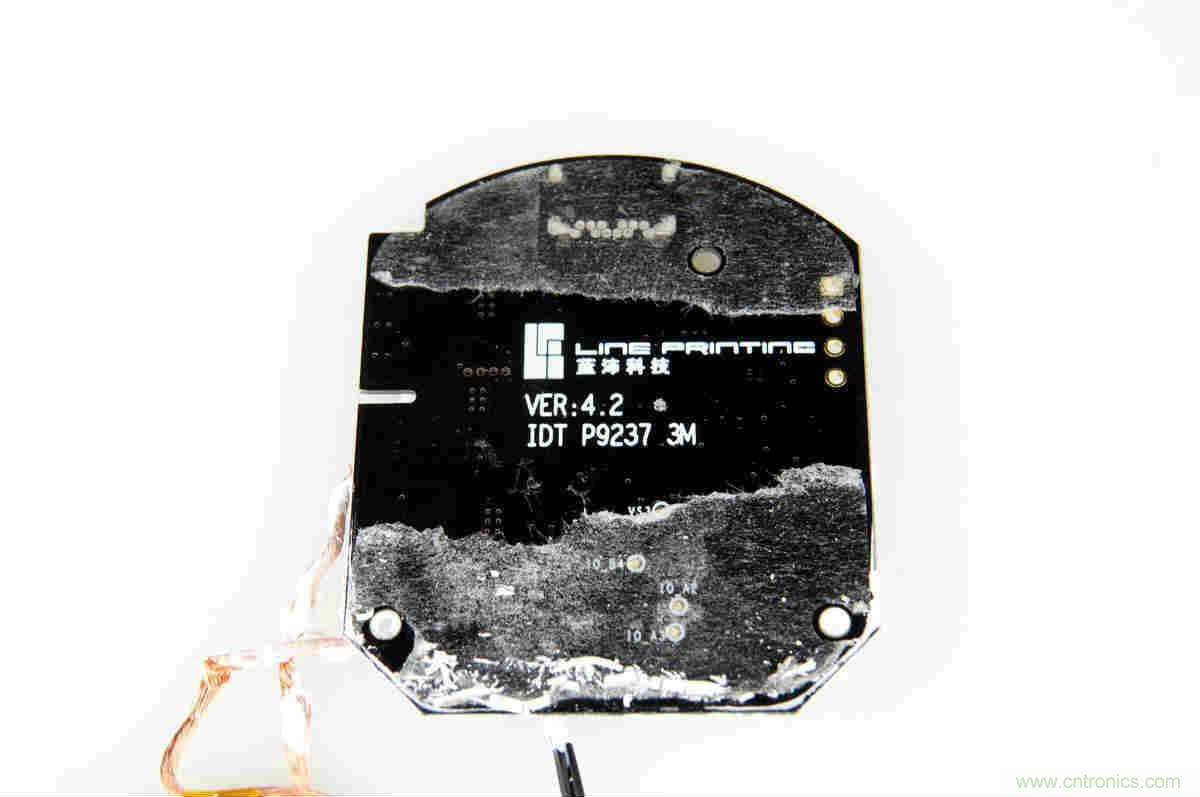

PCB背面可以看到代工廠是藍沛科技。

三、拆解總結

拆解對比:系出同門,小米、紫米無線充電器的差別有多大?

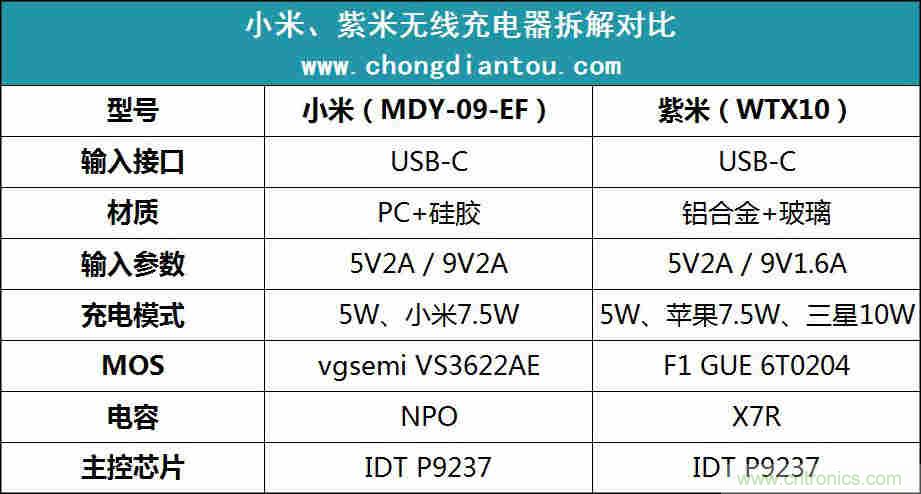

小米、紫米無線充電器二者無線充電方案均來自美國IDT,所采用的芯片型號也完全一樣(IDT P9237),不知是巧合還是事先商量好的。不過除此之外,兩者里里外外都各不相同,包括外部材質以及內部結構及零部件,好在設計及做工都可圈可點。小米售價99元,紫米售價129元(附帶適配器+數據線),性價比都很高,均支持無線快充,只是各自官方頁面宣稱支持的無線充電模式有所不同。

(來源:充電頭網)
