一.電源線噪聲

      電網中各種用電設備產生的電磁騷擾沿著電源線傳播所造成的,電源線的噪聲分為兩大類:共模干擾和差模干擾。

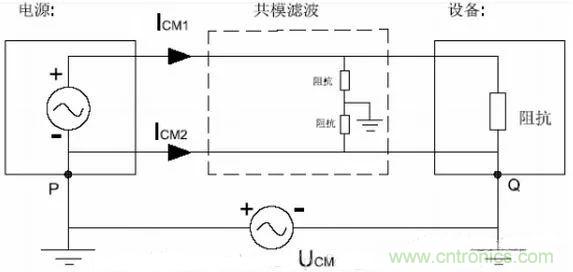

1.共模干擾（Common-mode Interference）:兩導線上的干擾電流振幅相等，而方向相同者稱為共模干擾。(任何載流體與地之間不希望有的電位)

共模干擾的消除

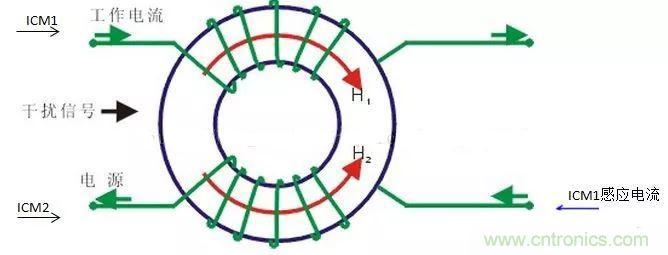

共模扼流圈工作原理如下：

       當電路中的正常電流通過時，電流在同相位繞制的電感線圈中產生反向的磁場而相互抵消，此時正常信號電流主要受線圈電阻的影響（和少量因漏感造成的阻尼）；當共模電流流過線圈時，由于共模電流的同向性，會在線圈類產生同向的磁場而增大線圈的阻抗，使線圈表現為高阻抗，產生較強的阻尼效果，以此衰減共模電流達到濾波的目的。

       共模電容的工作原理和差模電容的工作原理是一致的，都是利用電容的高頻低阻性，使高頻干擾電路短路，而低頻時電路不受任何影響。只是差模電容是兩極之間短路，而共模電容是線對地短路。

消除共模干擾的方法包括：

（1）.采用雙絞線并有效接地。

（2）.強電場的地方還需要采用度鋅管屏蔽。

（3）.布線時遠離高壓線，更不能將高壓電源線和信號線捆在一起走線。

（4）.不要和電控所共用同一個電源。

（5）.采用線形穩壓電源或高品質的開關電源（紋波干擾小于50mV）

（6）.采用差分式電路

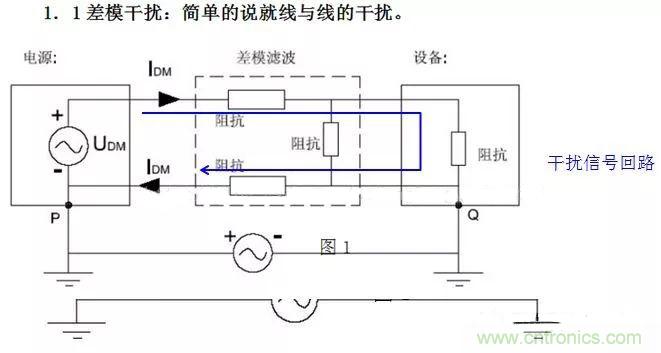

2.差模干擾（Differential-mode Interference）：兩導線上的干擾電流，振幅相等，方向相反稱為差模干擾。（任何兩個載流體之間不希望有的電位差）

（電容C的容量范圍大致是2200pF-0.1uF,為減小漏電流，電容量不宜超過0.1uF）

差模干擾的消除

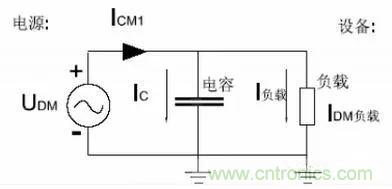

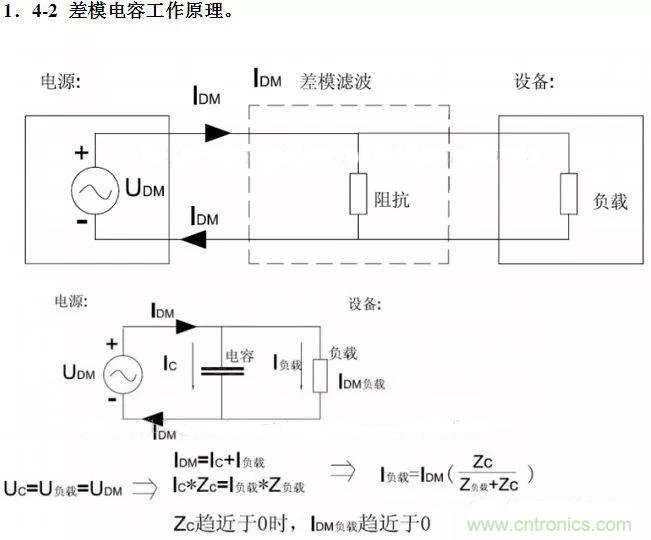

       當干擾信號頻率越高時，Zc越小，效果越明顯，而低頻時電路不受任何影響。（電容C的容量大致是0.01-0.47uF）

任何電源線上傳導干擾信號，均用差模和共模信號來表示，差模干擾在兩導線之間傳輸，屬于對稱性干擾；共模干擾在導線與地（機殼）之間傳輸，一般指在兩根信號線上產生的幅值相等，相位相同的噪聲，屬于非對對稱性干擾。在一般情況下，差模干擾幅度小、頻率低、所造成的干擾較??；共模干擾幅度大、頻率高，還可以通過導線輻射，所造成的干擾較小。

3.濾波器

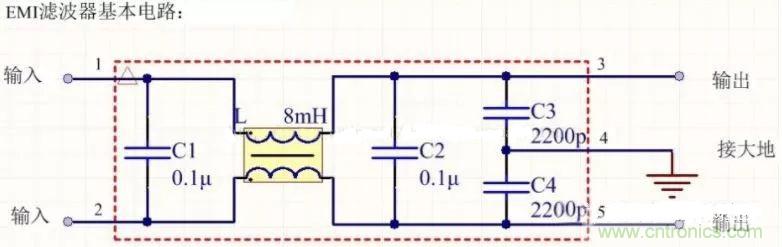

       該五端器件有兩個輸入端，兩個輸出端和一個接地端，使用時外殼應該接到大地。

L抑制共模干擾，對差模干擾不起作用。

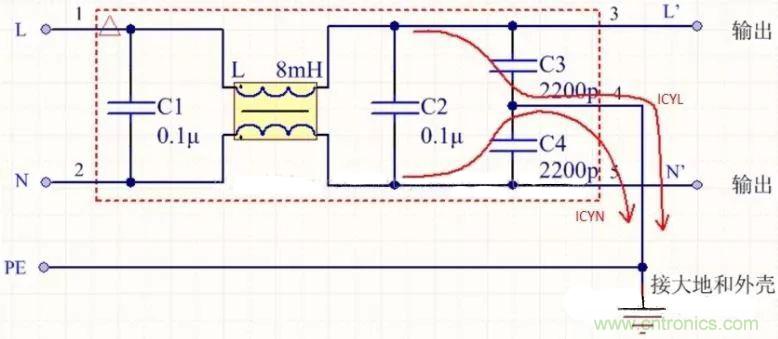

      其中兩條紅線是火線和零線N的共模干擾電流回路，稱為漏感電流回路。

      L相對于N為220V，外殼如果不接地，存在110V的電壓

對地漏電流計算：

       Icd=2*pi*f*C*Uc

其中Icd為漏電流；f為電網頻率；

       Icd=ICYL+ICYN

            =50*110*2*3.1415926*(2200p)*2

            =0.15mA

       漏電流與C成正比，這樣安全性高（但是C取的太小，漏電流太小又起不到消除干擾的目的），一般為幾百微安到幾毫安。

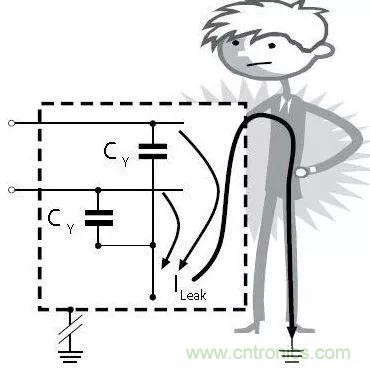

接地線的電阻越高，使用者面臨的風險越大，如果一個人觸碰了破損接地線的設備，漏電流將流經人體到達大地。

常用的四種簡易的EMI裝置

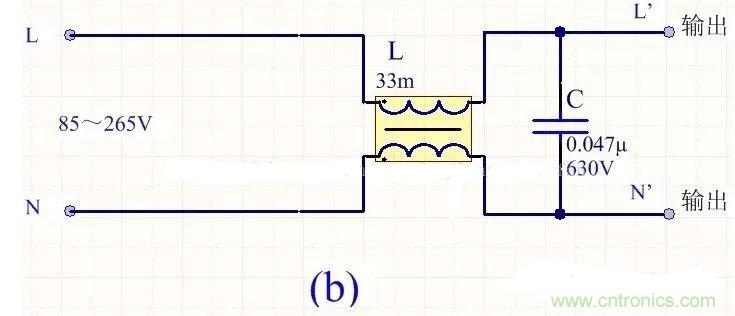

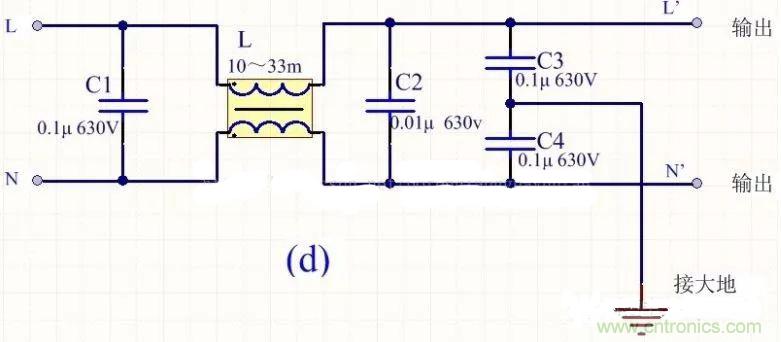

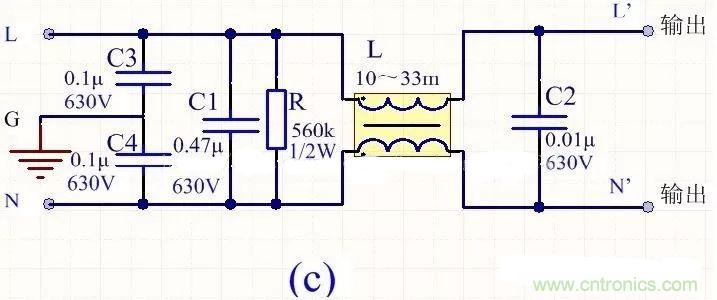

       為降低成本和減小體積,開關電源一般采用簡易的EMI濾波器,主要包括共模扼流圈L和濾波電容,以下四種可以根據情況進行選擇：

      上圖R為放電電阻，可將C1上積累的電荷放掉，避免因電荷積累而影響濾波特性，斷電后還能使電源的進電端不帶電，保證使用的安全性。

二.輸入電流畸變?cè)斐傻脑肼?/strong>
