P6SMB系列不僅可廣泛應用于TVS設備中以保護I/O接口,還能夠應用在VCC總線、電信、計算機、工業以及消費電子電路中。
瞬態抑制二極管P6SMB系列專用于保護敏感電子設備免受雷擊和其他瞬態電壓事件引起的電壓瞬變。其具有低增量浪涌電阻,VBR min大于12V時,典型IR值小于1μA ,快速響應時間小于1ps, 能為電路提供可靠安全的保護。
P6SMB采用薄型封裝,適用于表面貼裝應用,以優化電路板空間,其塑料封裝可燃性等級為V-0 ,且無鉛無鹵素,符合RoHS標準,且符合IEC 61000-4-2標準的ESD保護,擊穿電壓達30kV。此外,TVS二極管P6SMB系列內置應變消除功能,能夠根據IEC 61000-4-4對數據線進行電子轉移保護。

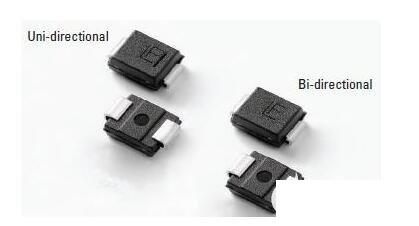

圖:P6SMB外形圖
TVS二極管P6SMB系列的產品特性:
• IEC-61000-4-2ESD擊穿電壓:30kV(空氣/接觸)
• 符合IEC 61000-4-2標準的ESD保護
• 根據IEC 61000-4-4對數據線進行電子轉移保護
• 內置應變消除功能
• VBM min大于12V時,典型IR值小于1μA,快速響應時間小于1ps
• 10/1000μs波形下的600W峰值脈沖功率能力,重復率(占空比):0.01%
• VBR@TJ=VBR@25℃&TImes;(1+αT&TImes;(TJ-25))(αT:溫度系數,典型值為0.1%)
