三菱電機攜八款功率器件在PCIM Asia 2016隆重登場

發布時間:2016-06-24 責任編輯:susan

【導讀】三菱電機今年繼續以“創新功率器件構建可持續未來”為主題, 攜帶八款新型功率器件,于6月28至30日在上海世博展覽館舉行的PCIM Asia 2016(上海國際電力元件、可再生能源管理展覽會)中登場,向公眾展示其在功率半導體市場上的非凡實力(三菱電機展位號:B15)。

今年展出的功率器件應用范圍跨越四大領域,包括:變頻家電、軌道牽引及電力傳輸、電動汽車、工業和新能源發電,致力為客戶提供高性能及低損耗的產品。

變頻家電市場

在變頻家電應用方面,三菱電機這次在去年推介的SLIMDIP模塊的基礎上,開展出SLIMDIP-L和SLIMDIP-S兩款產品,SLIMDIP-L用于變頻洗衣機和變頻空調,而SLIMDIP-S用于變頻冰箱和變頻風機控制。

兩款SLIMDIP均采用RC-IGBT芯片,實現更高的集成度;封裝面積比超小型DIPIPMTM縮小達30%;內置自舉二極管和限流電阻;最大運行殼溫提升至115℃;并集成短路保護和欠壓保護,同時提供溫度模擬量輸出版本和過溫保護版本供選擇。

SLIMDIP模塊

軌道牽引及電動汽車驅動市場

在PCIM 亞洲展2016上,三菱電機為軌道牽引和電力傳輸,以及電動汽車領域,帶來三款功率模塊,分別為X系列的單管及雙管HVIGBT模塊,適合牽引變流器及直流輸電應用;而J1系列汽車用IGBT模塊則適用于電動汽車驅動器,及高可靠性逆變器。

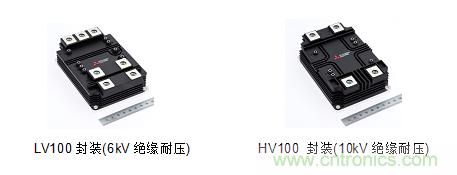

首次亮相展會的X系列雙管HVIGBT模塊,采用CSTBTTM 結構的第7代IGBT和RFC二極管,降低功率損耗;運用可降低內部電感的封裝技術,優化產品性能;使用兩種封裝(LV100/HV100),實現兩種絕緣耐壓(6kV/10kV),但兩者具有相同的外形尺寸。LV100封裝包括900A/1.7kV和450A/3.3kV;HV100封裝包括450A/3.3kV、330A/4.5kV和225A/6.5kV;可提高系統結構設計的靈活性,方便實現逆變器擴容。


至于X系列單管HVIGBT模塊,采用第7代IGBT和RFC Diode硅片技術,實現更低飽和壓降和開關損耗;使用LNFLR技術實現低熱阻; 允許最高運行結溫150℃;安全工作區(SOA)裕度大,續流恢復能力強; 封裝兼容傳統的H系列HVIGBT;標準產品包括1800A/3.3kV、1350A/4.5kV和900A/6.5kV;此外,還有業界規格最大,針對電力傳輸應用而開發的6500V/1000A單管HVIGBT。

X系列單管HVIGBT模塊

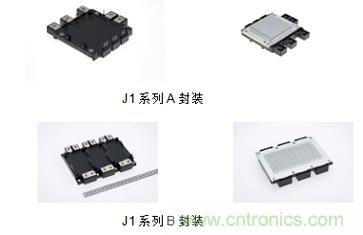

J1系列汽車用IGBT模塊是專為電動汽車驅動器,及高可靠性逆變器設計,采用Pin-fin底板的六合一汽車用IGBT模塊。它使用第7代IGBT硅片技術,損耗更低;高可靠性的DLB(直接主端子綁定)技術;及基于硅片的溫度和電流檢測技術。J1系列提供A、B兩種封裝。A型封裝(小封裝)有300A/650V、600A/650V、400A/900V和300A/1200V;B型封裝(大封裝)有1000A/650V和600A/1200V,這兩種封裝可以滿足從小型電動汽車到大型電動公交車的應用要求。

針對J1系列新型汽車模塊,三菱電機將提供包括驅動電路、冷卻水套及薄膜電容的整體解決方案技術支持,以方便客戶快速應用該模塊實現汽車用逆變器的設計。


工業市場

針對工業應用市場,三菱電機將展出第7代IGBT模塊、整流逆變制動一體化智能功率模塊DIPIPM+,G1系列智能功率模塊(IPM)。

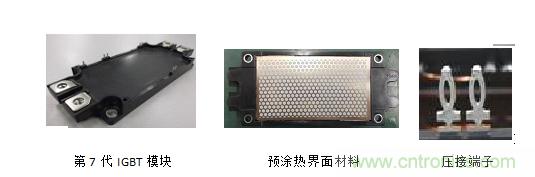

第7代IGBT模塊,可以應用在通用變頻器、伺服驅動器及不間斷電源。它采用了第7代IGBT硅片和二極管硅片,降低損耗;具有650V、1200V和1700V三種電壓等級;涵蓋模塊電流75A至2500A;兼容現有市場主流產品封裝;提高產品熱循環壽命和功率循環壽命;采用預涂熱界面材料(PC-TIM),與傳統硅脂相比,模塊與散熱器的接觸熱阻降低70%;NX封裝具有焊接方式和壓接方式兩種控制端子可供選擇。


整流逆變制動一體化模塊DIPIPM+,適合通用變頻器、伺服驅動器和商用空調壓縮機驅動。它完整地集成整流橋、逆變橋、制動單元以及相應的驅動保護電路, 采用第7代CSTBTTM硅片;內置短路保護、欠壓保護功能以及溫度模擬量輸出功能;另內置自舉二極管及自舉限流電阻; 提供額定電流覆蓋50A/600V和5~35A/1200V。采用該款模塊設計通用變頻器,可以最大程度地簡化PCB布線設計,縮小基板面積,是小功率變頻器低成本化的最佳解決方案。

整流逆變制動一體化模塊DIPIPM+

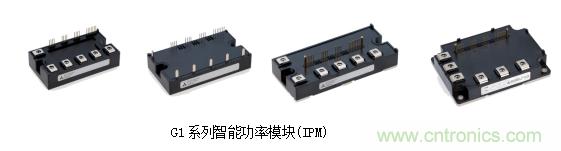

G1系列IPM,針對高端變頻器、伺服電機驅動器的應用而設計。它采用了第7代 IGBT和FWDi芯片,實現更低損耗;使用更適合伺服驅動器的窄長形封裝;控制端子與現行L1 系列兼容,適用同樣的接口電路;針對不同的保護動作,輸出不同的故障識別信號;額定電流覆蓋25A~200A/1200V。


新能源發電市場

為滿足新能源發電特別是光伏發電的市場需求,三菱電機向客戶大力推介第7代IGBT模塊及大功率三電平逆變器用單管IGBT模塊。

針對大功率光伏逆變器及大功率不間斷電源,三菱電機推出大功率三電平逆變器用單管IGBT模塊。它采用第6代和第7代IGBT硅片,實現低損耗;可以根據不同需要組建I型或者T型3電平拓?fù)?;具備低雜散電感(1單元模塊8nH,兩單元模塊12nH);高絕緣耐壓達4000Vrms/1分鐘;最大結溫可達175℃;最大電流等級達到1400A/1200V和1000A/1700V。

大功率三電平逆變器用單管IGBT模塊

三菱電機大中國區半導體總經理四個所大亮先生稱:“三菱電機既如過往,一直秉持可持續發展信念,不斷研發高性能、高可靠性及低損耗的前沿功率器件,來滿足電力電子市場持續不斷的需要。”
