RS觸發器的Qn+1=1,是怎么回事?

發布時間:2015-12-30 責任編輯:echolady

【導讀】很多電源新手在學習單片機時都會先接觸RS觸發器,了解了觸發器的相關知識的過程中,通常會遇到很多問題,例如RS觸發器的0與1的判別,就數次被提及。本文就實例講解RS觸發器0與1的判別問題。

 在電路中,RS觸發器的R為0,而S為1,那么Qn為1時,為何Qn+1和Qn+1非都為1呢?次態的兩個輸出不是應該保持相反?這是怎么一回事呢?

首先,基本RS觸發器的邏輯方程為:根據上述兩個式子得到它的四種輸入與輸出的關系:

1、當R端有效(0),S端無效時(1),則Q=0,Q非=1,觸發器置0;

2、當R端無效(1)、S端有效時(0),則Q=1,Q非=0,觸發器置1。RS觸發器如上所述,當觸發器的兩個輸入端加入不同邏輯電平時,它的兩個輸出端Q和Q非有兩種互補的穩定狀態。一般規定觸發器Q端的狀態作為觸發器的狀態。通常稱觸發器處于某種狀態,實際是指它的Q端的狀態。Q=1、Q非=0時,稱觸發器處于1態,反之觸發器處于0態。S=0,R=1使觸發器置1,或稱置位。因置位的決定條件是S=0,故稱S端為置1端。R=0,S=1時,使觸發器置0,或稱復位。同理,稱R端為置0端或復位端。若觸發器原來為1態,欲使之變?yōu)?態,必須令R端的電平由1變0,S端的電平由0變1。這里所加的輸入信號(低電平)稱為觸發信號,由它們導致的轉換過程稱為翻轉。由于這里的觸發信號是電平,因此這種觸發器稱為電平控制觸發器。從功能方面看,它只能在S和R的作用下置0和置1,所以又稱為置0置1觸發器,或稱為置位復位觸發器。其邏輯符號如圖1(b)所示。由于置0或置1都是觸發信號低電平有效,因此,S端和R端都畫有小圓圈。

3、當RS端均無效時,觸發器狀態保持不變。觸發器保持狀態時,輸入端都加非有效電平(高電平),需要觸發翻轉時,要求在某一輸入端加一負脈沖,例如在S端加負脈沖使觸發器置1,該脈沖信號回到高電平后,觸發器仍維持1狀態不變,相當于把S端某一時刻的電平信號存儲起來,這體現了觸發器具有記憶功能。

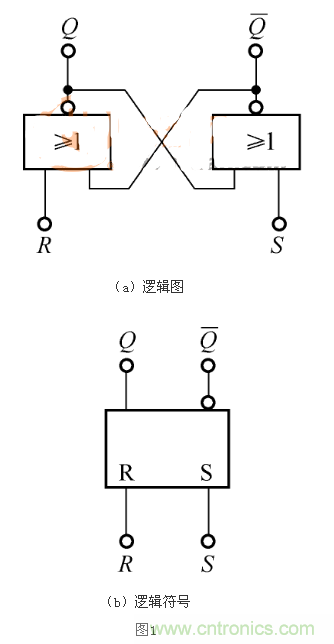

4、當RS端均有效時,觸發器狀態不確定。在此條件下,兩個與非門的輸出端Q和Q非全為1,在兩個輸入信號都同時撤去(回到1)后,由于兩個與非門的延遲時間無法確定,觸發器的狀態不能確定是1還是0,因此稱這種情況為不定狀態,這種情況應當避免。從另外一個角度來說,正因?yàn)镽端和S端完成置0、置1都是低電平有效,所以二者不能同時為0。此外,還可以用或非門的輸入、輸出端交叉連接構成置0、置1觸發器,其邏輯圖和邏輯符號分別如圖1(a)和所示。這種觸發器的觸發信號是高電平有效,因此在邏輯符號的S端和R端沒有小圓圈。

RS觸發器的Qn+1=1,是怎么回事?
通過閱讀以上的內容,相信大家都能夠解答文中開頭提到的RS觸發器中0與1的問題。其實在RS觸發器的使用過程中還有很多這樣那樣的問題,都是需要通過不斷地驗證與實踐來得出最終正確結論的,希望大家在閱讀過本文之后能夠有所收獲。
