【導讀】普通的直流電路在正弦交流電壓輸入范圍之內，直接儲存高壓電解電容，那么輸入電壓會在短時間內為電解電容充電和負載供電。而且其PF也非常小，本文就解析非隔離型降壓LED驅動的PF校正原理。
先分析下應用廣泛的填谷電路的電壓和電流.以下是其電路和電壓波形.

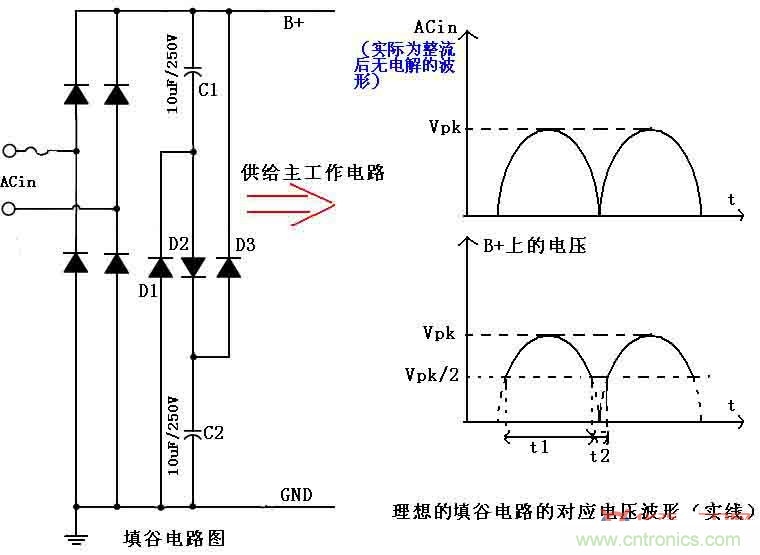

圖A普通填谷式電路和工作波形
圖A中的填谷式電路，雖然其給電解充電的時間點也是在輸入電壓峰值附近，但其在t1時間內輸入電壓都可以向負載提供電流，導通角是相當大的，在t2時間才截止，由電解電容放電。填谷式電路可以將PF值提高到0.9左右。
雖然填谷式電路可以將PF值提高到0.9左右，但是其也有一定的缺點和局限性，首先必須使用兩個電解電容，占用空間和影響壽命，其次是其后級的降壓輸出電路（目前非隔離的使用架構）的輸出電壓必須小于其輸入電壓的Vpk/2一定值，影響使用范圍，原因是每個電解電容上的最高電壓只有Vpk/2，放電的時候是并聯放電的。
非隔離降壓型LED驅動的PF校正原理
是否可以克服填谷式PF校正的一些缺點，比如只采用一個電解電容，但是電解上的電流也只在輸入AC電壓降到Vpk/2附近的時候（或者可以調節該電壓點）才給后級負載供電，其余時間仍由輸入線電壓給負載提供電流，其導通角可以達到填谷式電路水平，甚至可以調整。以下電路結構可以實現這一要求。
圖B PF校正電路和波形
通過檢測電路和控制電路，我們可以按照?qǐng)D右測的時間點讓電路進行工作，在t1時間內開關管2關閉，開關管1正常工作，在t2時間內開關管1關閉，開關管2正常工作，波形見圖B右，實線為電壓波形（B點的波形實際為高頻率開關波形），則可以克服填谷電路的缺點。其PF值可以達到0.9以上。由于t1,t2時間點是可以通過電路調節的，使得該電路可以比填谷式電路獲得更好的PF值或更寬的AC輸入電壓范圍。
