【導讀】米勒效應想比眾所周知，即在反相電路中，輸入輸出之間的寄生電容或分布電容經由放大器后的放大作用。單位增益放大器中并不具備米勒效應，雖然其具有較大的輸出電容，且經由輸出電容后導致隨后出現了后端變形、尖端變形的情況。
為了減小米勒效應的影響，目前提出了一些原理方法。這些原理雖然經過了測試并公布于世，卻不夠完美，原因就在于，cgs沒有一個可靠的放電路徑。對這個設計進行改造，就有了這個可行的級聯PFC原理布局。這里我們所使用的數值和組件模型只是用于說明這個原理，在實際應用中可以根據需要加以修改。
共源共柵PFC設計是圍繞的MOSFET M1，M2和M3(圖1)展開的。先前提出的那些原理中都沒有M3，而是將它其用作M2的Cgs放電開關。如果驅動合適，這個MOSFET可以顯著改善PFC。

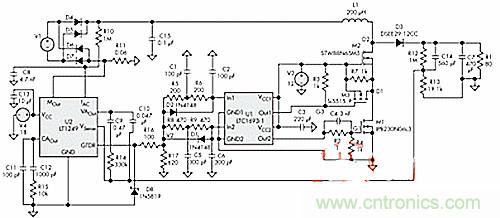

圖1：這種改良設計為上共源共柵MOSFET輸入電容增加了放電路徑
M3應該和M1同相進行控制，在這里我們可以用一個價格較低的適中低電壓RDS晶體管。電壓源V3代表用于抵消M2的12V直流柵極，它應該繞過一個10微法的陶瓷電容。如果諸如LTC1693-1或類似的雙通道MOSFET驅動器驅動，M1和M3工作最好。

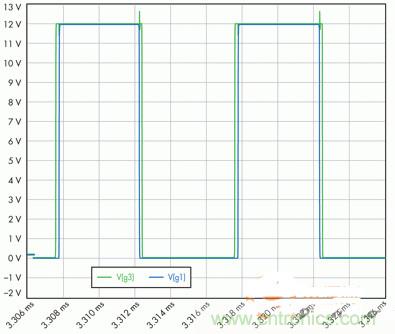

為M1和M3(圖2)創造合適的柵極驅動信號非常重要。為了避免在電壓源V3和關閉的M3及M1之間出現直通電流，晶體管M3應該比M1早關晚開。
兩條延遲線路的取決于所使用的MOSFET，它們?yōu)镸1和M3創造出控制電壓。這些延遲線建立在相似的低通濾波器上，包括電阻器R5、R6，電容器C1、C2，二極管D2，以及和它們相對應的R8，R9，C5，C6和D1。
集成電路U2是一個PFC芯片可行的例子。供應線路被動力源V1代替，二極管D4到D7之間形成一個線整流器。任何功率足夠的二極管都可以用在這里。
集成電路U2創造了一個脈沖寬度調節電阻R17之間的控制信號，這個信號分別進入兩條延遲線。通過延遲線后，由于兩條通道延遲線使它分別經歷了前緣和后緣的延遲。這就是MOSFET M1和M3之間產生柵極驅動電壓的過程（圖2）。
