電流模式LLC電源

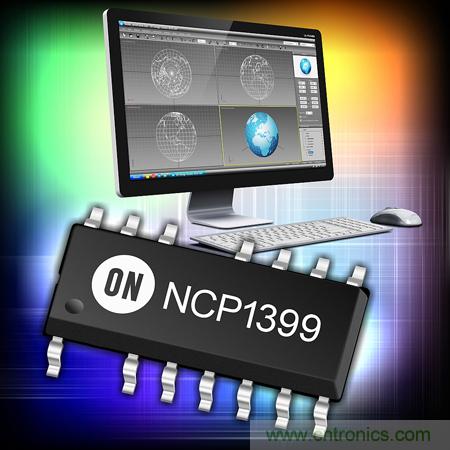

其中一個演示關于業界首款電流模式LLC控制器NCP1399，重點展示它的安全特性及電流模式控制方案固有的優勢。該電源參考設計將集成NCP1399、NCP4810 X2 電容放電器、NCP1602功率因數控制器，以及NCP4305同步整流控制器。這系統方案主要針對一體機電腦和大型LED電視的電源，以及超高密度電源適配器。它比可能使用的競爭器件顯著達到更高的性能、更低待機能耗和更高水平的電源轉換能效。NCP1399的電流模式控制架構是該電源參考設計的核心，帶內置保護特性、快速瞬態響應并提升輕載能效。NCP4305提供一個8 A大驅動器和內置的輕載檢測以提升能效。



具GaN高電子遷移率晶體管 (HEMT) 的轉換器



通過帶GaN的兩段式轉換器示范提供最新的高能效結果將同時在APEC展出。這240瓦(W)電源集成NCP1397 LLC控制器，NCP1654功率因數校正控制器 (PFC)，和TPH3202PS或NTP8G202N GaN晶體管開關，達到95%的峰值能效。該演示板在PFC段和LLC段初級端均采用GaN HEMT。



汽車電機驅動器

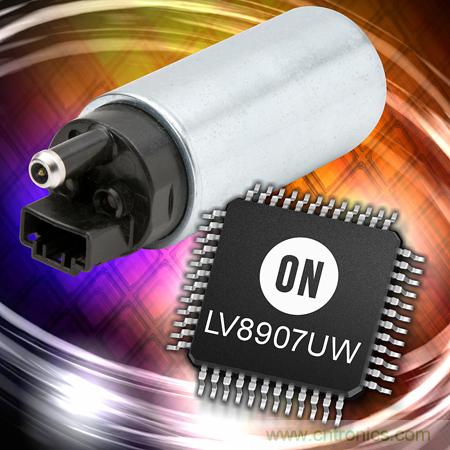

電機驅動演示展示下一代無需軟件的汽車電機驅動方案LV8907。片上智能無位置傳感器通信邏輯使LV8907能驅動一個無刷直流 (BLDC) 電機，無需任何位置傳感器，從而減低方案成本及占位面積。這無需軟件的方案集成芯片級配置寄存器，結合使用安森美半導體的易于使用且免費的圖形用戶界面 (GUI) 實用工具，可定制用于寬廣范圍的電機和負載。LV8907預先載入配置寄存器，可以獨立模式驅動電機，無需外部系統控制器。LV8907集成LIN收發器，也可提供基于LIN的先進電機驅動方案，使用小型低成本的配套控制器，只用于LIN管理任務。
