“3大策略”助你及時應對變壓器的瞬時飽和

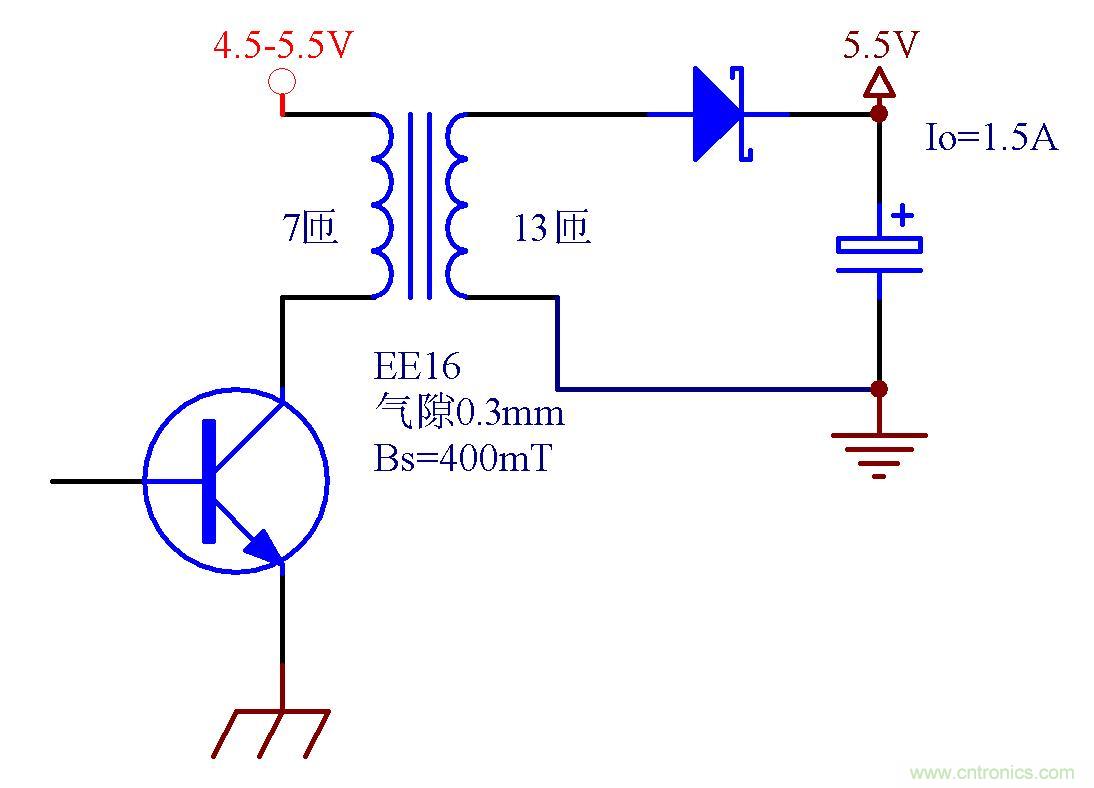

圖1:隔離型變壓器飽和

注意應當檢查磁通在最小輸入電壓和最大脈沖寬度的條件下是否臨近飽和。由于在輸入電壓高時,脈沖寬度會變窄,所以磁心是遠離飽和的。在瞬變負載時,當輸入電壓較高,而負載電流較小時,如果負載電流突然增加,則控制電路會立即增大脈沖寬度以便提供補充功率。這樣,輸入電壓和脈沖寬度都同時變?yōu)樽畲?,即使只是一個短暫的時間,變壓器也會出現飽和,并引起失控和故障。下面介紹幾種避免失控的措施。

(1)變壓器按照高輸入、電壓、寬脈沖進行設計,使磁心工作在低磁通密度及繞上更多的初級繞組。這種方法的缺點是降低變壓器的效率,增大變壓器的體積重量。

(2)控制電路應在高靈敏判斷狀態下工作,當高輸人電壓出現時能很快地限制脈寬,使它仍在安全值。

(3)在控制電路上改善性能可以使開關管能在當前的工作周期內快速地反應控制。UC1846/UC1847電流模式控制芯片,能自動實現這種限制動作。
