【導讀】低質濫造的電源產品還有一個共同點--內部各種偷工減料，重要電子元器件能省就省。于是，為了更加直觀體現出電源偷工減料之危害性，筆者萌發出了一個想法：把一顆高品質PC電源內部某些元器件“摘掉”的話，它的整體性能會有什么變化呢？
取下電源X電容結果會怎樣？
低質濫造的電源產品還有一個共同點--內部各種偷工減料，重要電子元器件能省就省。于是，為了更加直觀體現出電源偷工減料之危害性，筆者萌發出了一個想法：把一顆高品質PC電源內部某些元器件“摘掉”的話，它的整體性能會有什么變化呢？
那么問題又來了，該摘掉哪個元器件呢？整流橋、主控模塊、主電容、變壓器這些肯定不能動，各種MOS管也是必不可少。思來想去，我們只能拿EMI模塊開刀了，畢竟很多廉價電源的EMI模塊經常性玩消失，這樣做也正好可以印證一下電源EMI模塊缺失或者不完整的危害。
接下來，我們將會把一顆高品質電源的X電容“取下來”，通過測試數據對比的形式揭示EMI模塊或者說X電容的重要性。
X電容和Y電容的作用
一般的開關電源交流電源輸入分為3個端子：火線（L）/零線（N）/地線（G）。在火線和零線抑制之間并聯的電容，一般稱之為X電容。在火線和地線之間以及在零線和地線之間并接的電容，一般統稱為Y電容。
X電容與Y電容
EMI設計是電路中非常重要的一部分，而X電容與Y電容是重要的元器件。一般的正規電源都有一級EMI和二級EMI。電源的EMI電路是利用電感性元件和電容性元件的一些特性來濾除在電力或者電子工程中有害的電磁干擾。再說簡單點，它就是起到了過濾雜質的作用，就像過濾器一樣。

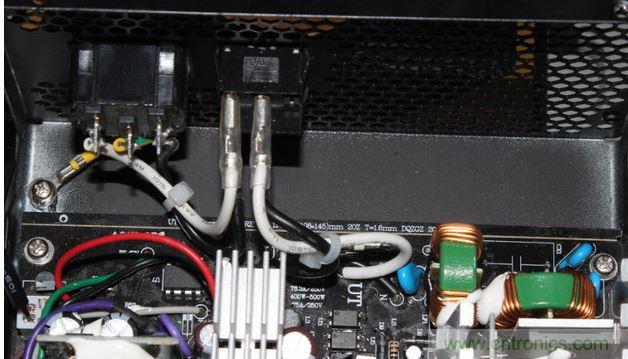

某山寨電源完全沒有EMI電路
有了這兩級EMI濾波電路，就以很好地濾除來自電網的高頻雜波和同相干擾電流，同時也把電源中產生的電磁輻射削弱到很低的限度，使外泄的電磁輻射不會對人體或其他設備造成不良影響。
[page]
拔掉X電容之前 電源性能表現
我們首先需要找一顆“正常”電源，再給做“動刀”之前，先上機測試一下。本次測試我們采用的是游戲悍將的霸道6電源，測試項目包括轉換效率、電壓偏離、紋波。

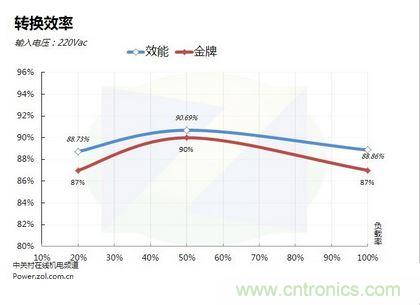

電源轉換效率

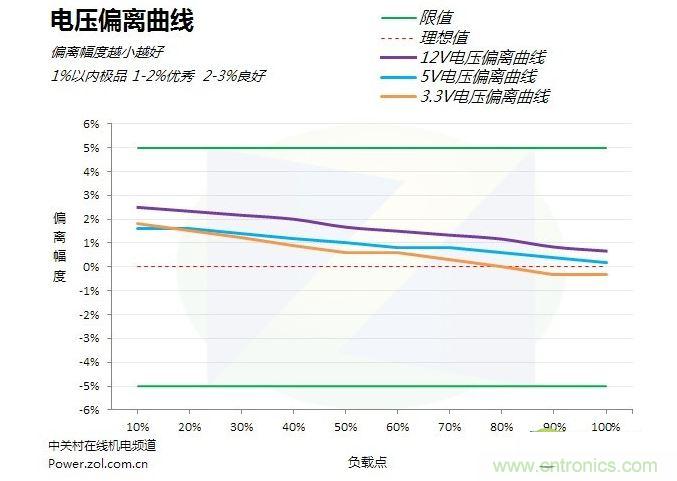

電壓偏離曲線

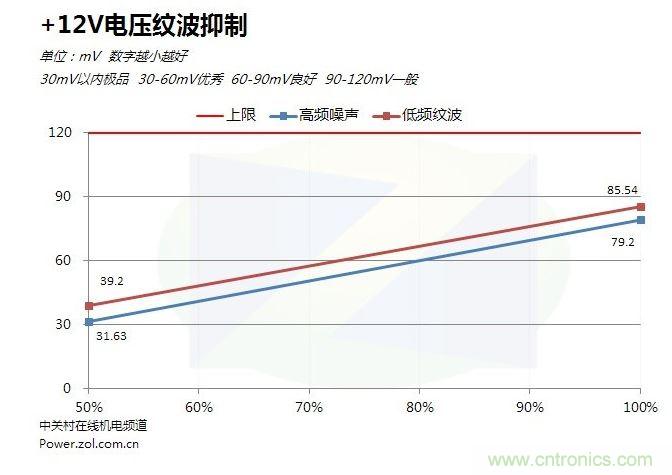

+12V紋波表現
[page]

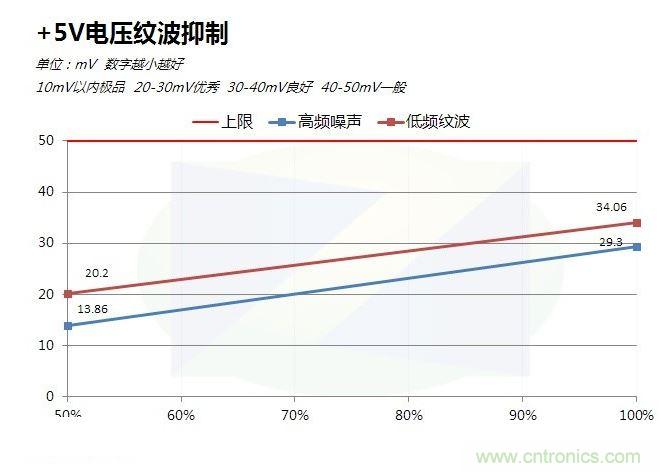

+5V紋波表現

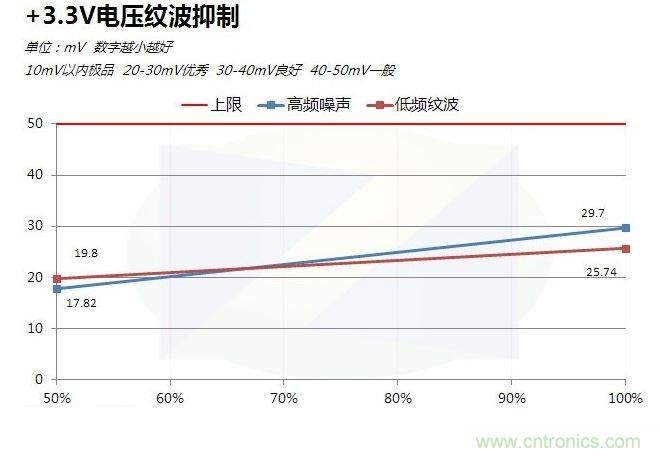

+3.3V紋波表現
基本上轉換效率、電壓偏離、紋波表現也是我們評測電源重點關注的幾個數據，稍后我們測試取下X電容的數據與之對比，看看具體有多大差別。
取下X電容測試結果？

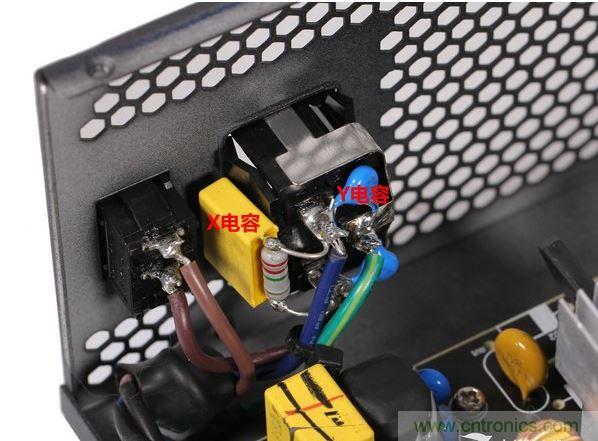

本次我們選擇的是游戲悍將霸道6 R550電源，電源擁有完整的EMI設計，X電容和Y電容也是健在。如圖中紅色箭頭表示，我們會把這兩個X電容取下測試性能。
取下X電容
實際效果
經過我們的實測，電源的轉換效率、電壓偏離幾乎都沒有區別，所以就不必給玩家們放上圖片了。因為X電容主要的作用是濾波，所以沒有影響到上述性能也是意料之中。而電源的紋波表現差別明顯。
[page]
紋波方面，為了便于觀察，我們計算高頻與低頻的平均值。在取下X電容之后，+12V的紋波表現無明顯變化，而電源的+5V與+3.3V紋波表現差別巨大，直接超越了紋波上限。

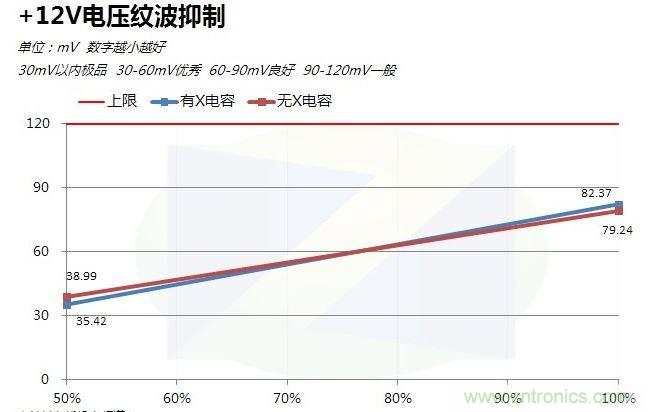

+12V電源紋波對比

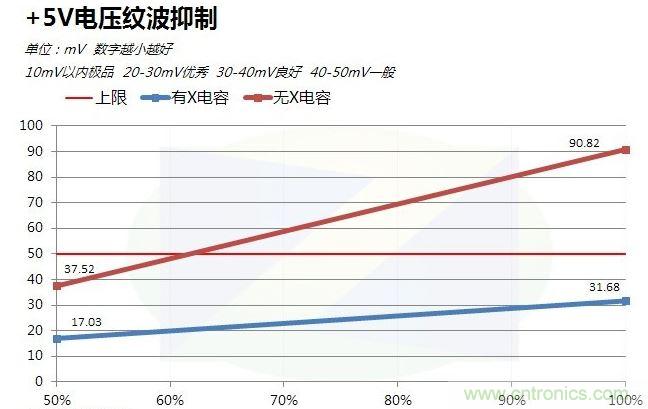

+5V電源紋波對比

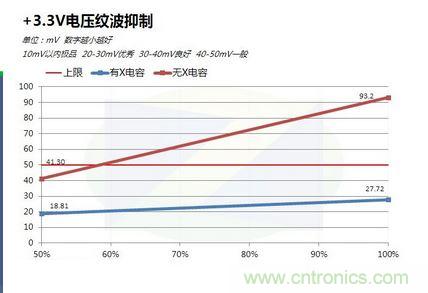

+3.3V電源紋波對比
+5V和+3.3V由于X電容的缺失，紋波突破了標準上限，容易硬盤、內存、鍵盤鼠標這一類的硬件造成損失。
總結
今天我們通過對電源“動手”，實測取下電源X電容后對于電源性能的影響。取下X電容，主要影響電源的MEI電路，特別是+5V和+3.3V的紋波影響非常大。它對于電源內部硬件的損傷是慢性的，而且不容易察覺，所以這也是很多劣質山寨電源逃避的原因之一，所以玩家們選購電源依然不能貪圖便宜，內部元器件規整的正規電源才是根本。
