精華電路:4種開關電源電路設計分析
發布時間:2014-09-28 責任編輯:sherryyu
【導讀】開關電源工作形式有很多選擇,但是基本的只有四種:?jiǎn)味朔醇な?、單端正激式、半橋式和全橋式。小編為大家總結了四種典型開關電源電路設計,具體的設計電路請看下文,同時是如何層層遞進設計的,請看下文電路分析。
開關電源工作形式的選擇: 在開關電源電路中,基本類型有4種:?jiǎn)味朔醇な健味苏な?、半橋式和全橋式。?duì)于100 W以下的開關電源,多采用單端反激式變換器,反激式功率變換電路中的變壓器,除了起隔離作用之外,還具有儲能的功能。反激式功率變換電路結構比較簡單,輸出電壓不受輸入電壓的限制,亦可提供多路電壓輸出TOPSwitchⅡ系列應用于單端反激式變換器,典型用法所示:
電路分析:

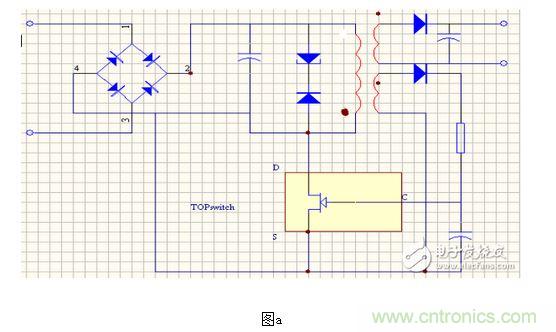

(a)將偏置線圈通過限流電阻直接作為T(mén)OPSwitchⅡ控制極的輸入;
(a)將偏置線圈通過限流電阻直接作為T(mén)OPSwitchⅡ控制極的輸入;

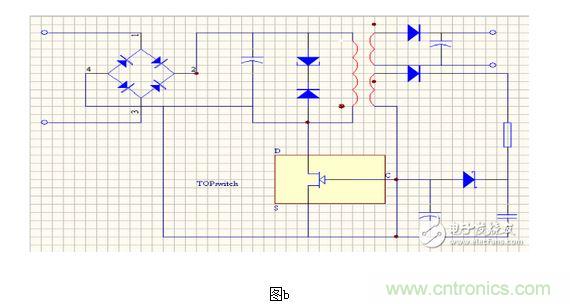

(b)在的基礎上增加了穩壓管,是的增強型;

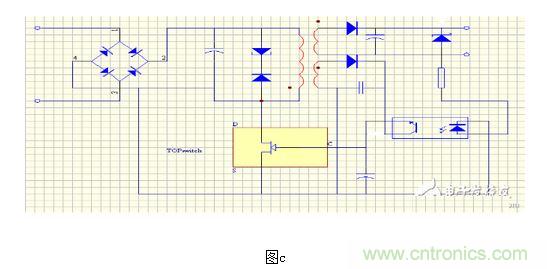

(c)中輸出電壓通過光耦作用于TOPSwitchⅡ控制極,在輸出電壓反饋精度上有所提高;

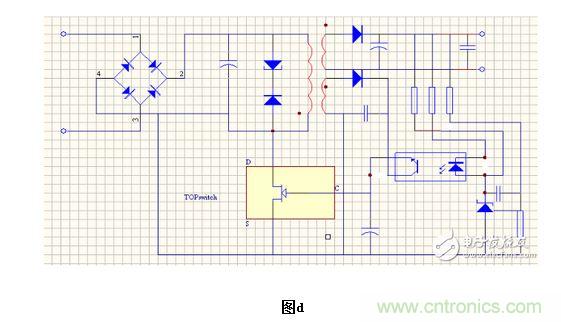

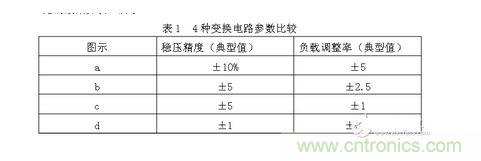

(d)在基礎上增加了精密基準TL431,使得輸出穩壓精度和負載調整率都能獲得較高的精度。4種變換電路的效果如表所示:
采用單端反激式開關電源,這種反饋控制電路的最大特點是:在輸入電壓和負載電流變化較大時,具有更快的動態響應速度,自動限制負載電流,補償電路簡單。反激電路適應于小功率開關電源。
