DC/DC 充電器有幾種不同種類。很多汽車都有內建 USB 端口，其可用來給這些設備充電。此外，配件市場收音機及儲存收音機在實現收聽設備中存儲的音樂的同時，也可帶來這種便利性。最后，如果這些選項都沒有，還可在配件市場中找到符合附件端口或點煙器要求的充電器。一般來說，這些設計將汽車電池作為輸入。這就意味著正常工作條件下輸入電壓范圍為 6V 至 14V，而瞬態電壓則可達 80V 或更高。每端口輸出在高達 2.1A 的電流下通常為 5V。

這類設計主要有三個組成部分：

1、輸入調節與濾波。輸入濾波與調節電路通常用來降低 EMI 和保護下游 DC/DC 轉換器。一些平常的轉換器選擇是 TPS54240 和 TPS40170。這兩種 IC 提供寬泛的輸入和各種特性，可為工程師簡化設計流程。
2、DC/DC 轉換。
3、USB 充電與保護。保護功能尤為重要。有誰想讓自己數百美元的設備毀于故障充電器呢？智能手機或平板電腦的實際電池與充電器都在設備內部。為了充電能夠提供最大的充電電流，充電器需要能夠進行自我識別。TPS2511 與 TPS254x 器件不僅有助于實現這種識別功能，而且還可提供必要的 USB 保護。
我根據以上理念，創建了兩款您可免費使用的 USB DC/DC 充電器設計：PMP7388 與 PMP7390。

如果需要外形與點煙器插座表面齊平的單端口充電器，請使用 PMP7388。

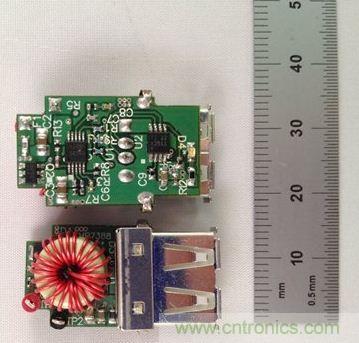

圖1：單端口充電器

將 TPS54240 與 TPS2511 用于具有集成型高側 FET 的非同步降壓轉換器。TPS54240 可處理高達 40V 的輸入電壓。為針對輸入端高浪涌提供保護，使用調節電路將輸入電壓鉗制在 39V。輸出不僅能夠提供 2.1A 電流，而且還可通過 TPS2511 提供“通用充電”功能。

如果需要雙端口充電器，請使用 PMP7390。

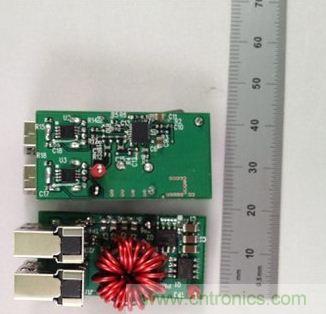

圖2：雙端口充電器

將采用外部 FET 設計的 TPS40170 同步降壓轉換器用于實現高效率與低熱耗散。輸出不僅能夠在 5A 電流下提供 5V 電壓，而且還可通過 TPS2511 為每個端口提供“通用充電”功能。
