高可靠性DRAM系列產品陣容新增128M/256M bit SDRAM功能

發布時間:2014-03-05 責任編輯:cicy

【導讀】ROHM集團旗下的LAPIS Semiconductor,作為高可靠性 DRAM系列產品,新開發出搭載輸出驅動能力調節功能的128M bit SDRAM“MD56V72160C”/256M bit SDRAM“MD56V82160A”。本LSI搭載了4級輸出驅動能力調節功能,可根據用戶系統調節電流驅動能力,降低輻射噪聲,從而可減少噪聲對策零部件與阻尼電阻元件的數量。

另外,引線框架采用焊接連接可靠性更高的銅(Cu)框架,因此,還非常適用于車載設備等要求高可靠性的用途。本產品的樣品已經在售,計劃從2014年3月份開始以月產100萬個的規模開始量產銷售。

 <背景>

在中小容量SDRAM的用途之一車載設備系統中,工作時發生的輻射噪聲會對高頻段等產生影響,因此,對于提升系統品質來說,降低輻射噪聲成為重要課題。LAPIS Semiconductor著眼于該課題,為降低SDRAM工作時產生的輻射噪聲,改善阻抗匹配的讀取數據輸出波形的特性,早在以往產品16M bit /64M bit SDRAM上就開始搭載按3級改變讀取數據輸出時的電流驅動能力的輸出驅動能力調節功能。該功能在車載領域獲得極高好評,為擴大在需要更大容量SDRAM的用途中的應用范圍,LAPIS Semiconductor開發了128M bit 、256M bit SDRAM。

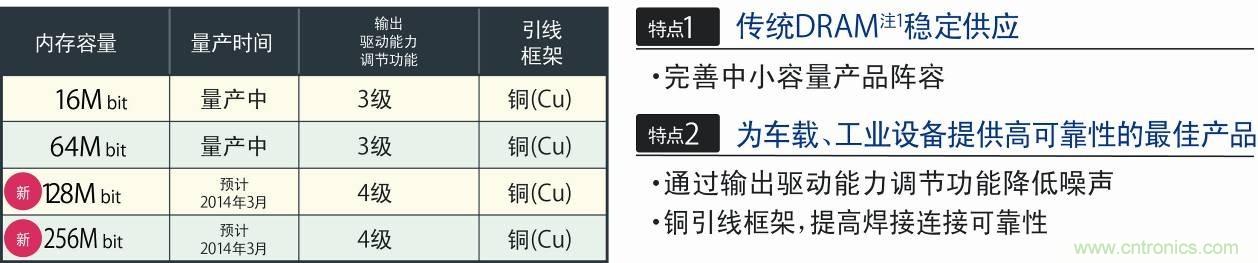

另外,DRAM的主流產品逐漸向大容量、高速化的DDR2/DDR3-SDRAM發展,中小容量SDRAM的供應越來越不穩定。LAPIS Semiconductor將中小容量的SDRAM定位為傳統DRAM注1,作為唯一可長期供貨的日本國內制造商,不僅面向車載用途市場,而且面向更廣闊的工業設備市場,正在不斷完善產品的產品陣容。



<新產品詳情>

1.搭載輸出驅動能力調節功能

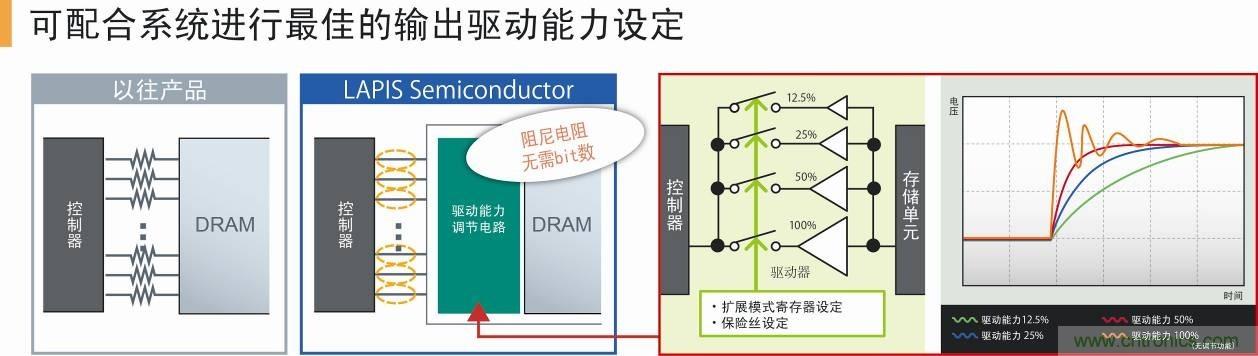

為降低SDRAM工作時產生的輻射噪聲,改善阻抗匹配的讀取數據輸出波形的特性,搭載變更讀取數據輸出時的電流驅動能力的輸出驅動能力調節功能。通過擴展模式寄存器配置可設定4級驅動能力。

本功能有助于實現適合用戶系統的電流驅動能力優化、降低輻射噪聲、減少輻射噪聲對策零部件數量。另外,可按出貨時固定規格的驅動能力設定供貨,即使使用已有的SDRAM控制器無需配置擴展模式寄存器,即可使用最佳的輸出驅動能力設定的產品。

2.采用銅引線框架
為滿足車載設備領域的與PCB板之間的高可靠性焊接連接性的要求,本產品采用連接可靠性優異的銅(Cu)引線框架。與以往的42合金引線框架相比,其與PCB板的熱膨脹系數更相近,因此,提高了焊接連接可靠性,滿足了汽車廠家要求的PCB板貼裝狀態下的熱膨脹循環標準。另外,還同時抑制了錫晶須不良的發生。

3.滿足車載品質
為實現高品質,支持定制符合客戶要求品質的測試工序。

4.芯片銷售遵循KGD(Known Good Die)保證
從晶圓級保證與封裝產品同等的品質,通過與客戶的使用方法相匹配的測試工序,提供高品質的芯片產品。

LAPIS Semiconductor今后也會以不斷推出客戶放心使用的高可靠性SDRAM產品并長期穩定供應為目標,進一步推出256M bit DDR1、512M bit DDR2,不斷擴充傳統DRAM注1產品的陣容。

【銷售計劃】
?產品名   :MD56V72160C / MD56V82160A
?包裝形態  :托盤1080個
?樣品出售時間  :樣品出售中
?樣品價格(參考):MD56V72160C  360日元(不含稅)
MD56V82160A  520日元(不含稅)
?量產出售計劃  :2014年3月開始

【產品概要/特點】
?規格 :滿足JEDEC標準規格
?存儲器結構 :4 BANK×2,097,152 WORD×16 BIT (MD56V72160C)   4 BANK×4,194,304 WORD×16 BIT (MD56V82160A)
?地址大小 :4,096行 × 512列(MD56V72160C)  8,192行 × 512列(MD56V82160A)
?工作頻率 :166MHz(max.)
?接口 :LVTTL兼容
?功能 :通用SDRAM指令接口
?電源電壓 :3.3V±0.3V
?工作溫度范圍 :0℃ ~ +70℃ / -40℃ ~ +85℃
?刷新  :自動刷新時 4,096次/64msec(MD56V72160C)    8,192次/64msec(MD56V82160A) 自刷新
?消耗電流(Typ.) :工作時(166MHz)    100mA (MD56V72160C)   150mA (MD56V82160A)
  待機時(動態待機時) 50mA (MD56V72160C)   65mA (MD56V82160A)    關機時 3mA
?封裝 :54Pin TSOP    銅引線框架、滿足RoHS指令、無鉛、無鹵
