這是一種性能優良的家用逆變電源電路圖，材料易取，輸出功率150W。本電路設計頻率為300Hz左右，目的是縮小逆變變壓器的體積、重量。輸出波形方波。這款逆變電源可以用在停電時家庭照明，電子鎮流器的日光燈，開關電源的家用電器等其他方面。

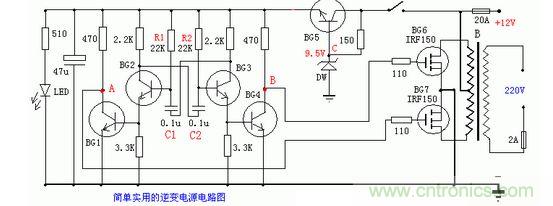

圖1 優良的家用逆變電源電路圖

電容器C1、C2用滌綸電容，三極管BG1-BG5可以用9013：40V 0.1A 0.5W；BG6-BG7可以用場效應管IRF150：100V 40A 150W 0.055歐姆。先不接功率管，測A點、B點對地的電壓，調整R1或R2使A、B兩個點的電壓要相同，這樣才能輸出的方波對稱，靜態電流也最少。安裝時要注意下列事項：BG6、BG7的焊接，必須用接地良好的電烙鐵或切斷電源后再焊接。大電流要用直徑2.5MM以上的粗導線連接，并且連線盡量短，電瓶電壓12V、容量12AH以上。功率管要加適當?shù)纳崞?，例如?00*100*3MM鋁板散熱。如果你要增加功率，增加同型號的功率管并聯使用，相應地增加變壓器的功率。
[page]
逆變器的設計計算方法

晶體管的選擇：考慮到安全因素，要具有一定的安全系素。經驗資料如下：

直流電源電壓： 晶體管集射極耐壓BVCEO

6～8V ≥20～30V

12～14V ≥60～80V

24～28V ≥80～100V

計算晶體管集電極電流：ICM(A)=輸出功率P(W)÷ 輸入電壓V(V)× 效率。 式中輸入電壓即電源電壓。效率與選擇的電路有關，一般在百分之60～80之間。 鐵芯截面積：S(平方厘米)=k×變壓器額定功率的平方根， k的選擇見下表：

變壓器鐵芯的選擇：業余制作對變壓器鐵心要求并不嚴格。不過硅鋼片最好選用薄而質地脆的，或者采用鐵氧體磁心。漆包線用高強度的，繞線需用繞線機緊密平繞。安插硅鋼片時要嚴格平整。初級繞組兩端電壓與鐵心截面積和工作頻率等參數的 關系可以用公式表示如下：V=4.44×10-8SKFBN

式中 S --- 鐵心截面積(平方厘米)；

K --- 硅鋼片間隙系數(0.9～0.95)；

F --- 逆變器工作頻率(赫茲)；

B --- 飽和磁通密度(T)；

N --- 線圈的匝數(圈)；

V --- 初級繞組的電壓(伏特)。

K的數值與硅鋼片的厚度及片與片之間的間隙有關，鐵心層迭越緊，K值越高，一般K取0.9即可。逆變器的工作頻率，主要由所選擇的鐵心決定。采用硅鋼片鐵心， 逆變器工作頻率低于2KHZ。采用不同的鐵氧體磁心，工作頻率在2KHZ～40KHZ之 間。如果工作頻率超出了磁心的固有頻率，則高頻損耗十分嚴重。飽和磁通密度 B，對不同規格的硅鋼片，其值不同，一般在0.5～1.4T之間。硅鋼片薄而質地脆， 則磁性好，B可取大些;硅鋼片厚而質地軟，則磁性差，B可取小些。鐵氧體磁心的B取0.2～0.5T左右。

初級繞組雙線并繞，繞制變壓器時，人們習慣于使用每伏匝數，這可用下式表達： 每伏匝數 N =2500/SKFB ，式中K為硅鋼片間隙系數(0.9～0.95)；線徑D(mm)=0.715×I的平方根。
