【導讀】德州儀器（TI）推出兩款電池電量監測計和充電器芯片組，采用了Maxlife快速充電專利技術。Maxlife技術采用老化建模系統，300~500次循環內，通過IR補償方法將充電時間縮短20~25%，同時可提高電池循環壽命30%。
德州儀器（TI）在北京宣布，全球同步推出采用Maxlife快速充電專利技術的兩款電池電量監測計和充電器芯片組：4.5A充電倍率的bq27531和bq2419x；及2.5A充電倍率的bq27530和bq2416x。
TI（美國）電池電源管理方案市場開發經理俞明表示，兩款芯片組能直接準確監測電池容量，并據此控制所需充電時間。而現有的采用MCU、PMIC或DSP的軟件控制電源管理系統，無法直接給充電器提供準確的監測控制。這樣，在過充電情況下，鋰離子在負極活性物質表面析出金屬鋰，沉積在極板和隔膜上，鋰離子數量減少會導致其濃度降低。若長期如此，會對電池造成不可逆的容量損失，縮短循環壽命。
Maxlife技術的優勢有3點：
1.基于阻抗跟蹤（Impedance Track）電池容量測量技術，可避免高倍率快速充電所造成的電池老化問題（見圖1），精確控制充電電壓和電流，及充電結束時間。實驗室測試數據表明，Maxlife技術采用老化建模系統，300~500次循環內，通過IR補償方法將充電時間縮短20~25%，同時，可提高電池循環壽命30%（見圖2）。此外，利用更新的電池化學成份減緩老化速度。

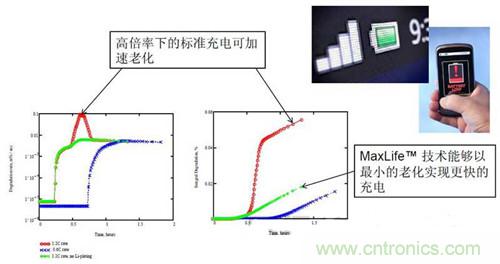

圖1：Maxlife以最小的老化實現快速充電
圖2：100次循環內，電池使用壽命延長（1.5小時充電）
2.可減少軟件開銷，降低總體材料清單成本，減小PCB板空間，提高電池安全性和散熱管理。
3.可針對不同平臺和容量更高的電池，自動調整充電算法。
bq27530和bq27531電池電量監測計采用15引腳1×1×0.65mm晶圓芯片級封裝（WCSP）；bq24192充電器采用24引腳4×4mmQFN封裝；bq24160充電器采用24引腳2.8×2.8mm49焊球WCSP封裝。
無線充電技術
智能終端無線充電技術在2012年出現了分水嶺式的變化，整個市場已起量。對此，TI中國區電池管理方案市場拓展經理文司華闡述了在無線充電方面的市場戰略。
標準方面，文司華稱：“2013年5月起，該市場開始全部執行WPC1.1協議標準。TI目前是唯一能夠提供WPC1.1協議芯片的廠商。”針對5v、12v、19v發射端電壓，TI接收器方案涵蓋了WPC協議框架下的A1 19V、A5 5V、A10 19V、A11 5V、A6 12V的線圈規格。其中包括15×5×5mm單芯片接收器。
他表示，上述Qi方案已滲透進歐美和中國等全球80%的市場，如諾基亞Lumia920、谷歌Nexus4、三星Galaxy S4、HTC等智能機和Nexus7平板電腦等。其余20%是日本市場，不過，該市場被日系廠商壟斷了。目前TI產品可以與其兼容，但日商的設計首選未必是TI方案。
另外，今后無線充電市場會出現多個標準共存的局面，廠商也會選擇不同的陣營。例如，谷歌是PMA成員，但其Nexus4智能手機符合WPC的Qi標準；還有，三星和高通合作成立了A4WP，但三星又是WPC的成員。TI目前是無線充電聯盟WPC、PMA和A4WP三大組織的成員。文司華還透露，TI正在研發滿足PMA和WPC標準的雙模無線充電技術。
與PMA和A4WP兩種標準相比，WPC的生態系統相對更成熟，這也是現在市場上量產的手機全都是符合WPC Qi標準的一個重要原因。
技術層面，目前是在二維自由度，即平面范圍內進行無線充電；最大功率5W；線圈是1對1配對的緊耦合方式，暫時不支持多部手機放在同一個板上充電；充電板上可以有多個線圈；接收端單向通信。
2014年第二季度，充電功率15W協議出臺后，會延伸到平板電腦，甚至某種情況下，可為超級本無線充電。且未來會對線圈1對多配對的松耦合方式進行規范化，使其與之前的方案兼容；收發器間實現雙向通信。
