【導讀】Linear面向多電源軌系統DC/DC穩壓器LTC3375,該器件的按鈕ON/OFF/RESET控制、上電復位和看門狗定時器可提供靈活和可靠的上電排序和系統監視。適用于種類繁多的多通道應用,包括工業、汽車和通信系統。
凌力爾特公司(Linear Technology Corporation) 推出高集成度的通用電源管理解決方案LTC3375,以面向需要多個低壓電源的系統。LTC3375在緊湊的QFN封裝內具有8個獨立的1A 通道、I2C控制、靈活的排序和故障監視功能。LTC3375包括8個內部補償?shù)母咝释浇祲盒头€(wěn)壓器和一個高壓及始終接通的25mA LDO控制器。每個降壓型穩壓器都有自己獨立的 2.25V至5.5V輸入電源和0.425V至VIN的輸出電壓范圍。該器件的按鈕ON/OFF/RESET控制、上電復位和看門狗定時器可提供靈活和可靠的上電排序和系統監視。LTC3375具有可編程和可同步的1MHz至3MHz振蕩器和一個2MHz的缺省開關頻率。在所有DC/DC關斷時,靜態電流僅為11μA,從而延長了電池運行時間。該器件適用于種類繁多的多通道應用,包括工業、汽車和通信系統。

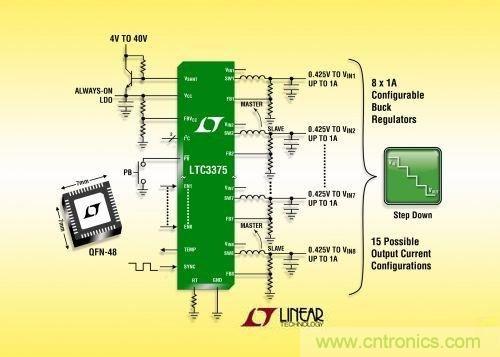

圖題:降壓型DC/DC穩壓器LTC3375
LTC3375的降壓型DC/DC穩壓器可以獨立使用,或并聯連接以通過單個共用的電感器實現每輸出可高達4A的較高輸出電流。多達4個相鄰穩壓器可以整合,從而產生15種不同的輸出配置。通過將相鄰降壓型穩壓器的VIN和SW引腳連接到一起,并將從屬降壓型穩壓器的FB引腳連接到輸入電源,相鄰降壓型穩壓器能結合在一個主從配置。所有開關穩壓器都是內部補償?shù)?,僅需要外部反饋電阻器來設定輸出電壓?;蛘撸敵鲭妷嚎梢酝ㄟ^I2C設定。這些開關穩壓器提供兩種工作模式:突發模式(Burst Mode) 工作 (上電缺省模式),以在輕負載時實現更高的效率;強制連續PWM模式,以在輕負載時實現更低的噪聲。I2C接口可用來選擇工作模式、相位、反饋調節電壓和開關轉換率。這些降壓型穩壓器具有正向和反向電流限制、限制啟動時浪涌電流的軟啟動、短路保護、以及實現更低EMI輻射的轉換率控制功能。其他特點包括指示內部芯片溫度的芯片溫度監視器輸出 (可通過I2C讀取) 和過熱(OT)報警功能,該功能警告用戶芯片溫度正在接近OT門限。
LTC3375采用耐熱增強型扁平(0.75mm) 48引腳7mm x 7mm裸露焊盤QFN封裝,有現貨供應。E級和I級版本規定在-40℃至+125℃的工作節溫范圍內工作,H級版本在-40℃至+150℃的溫度范圍內工作。E級版本的千片批購價為每片5.45美元。
