產品特性：

• 18 位、2.5Msps、無延遲
• 可實現 99.8dB SNR 及靈活的模擬輸入范圍
• 并行和串行 I/O 接口
• 48 引腳 7mm x 7mm LQFP 和 QFN 封裝

適用范圍：

• 工業電子

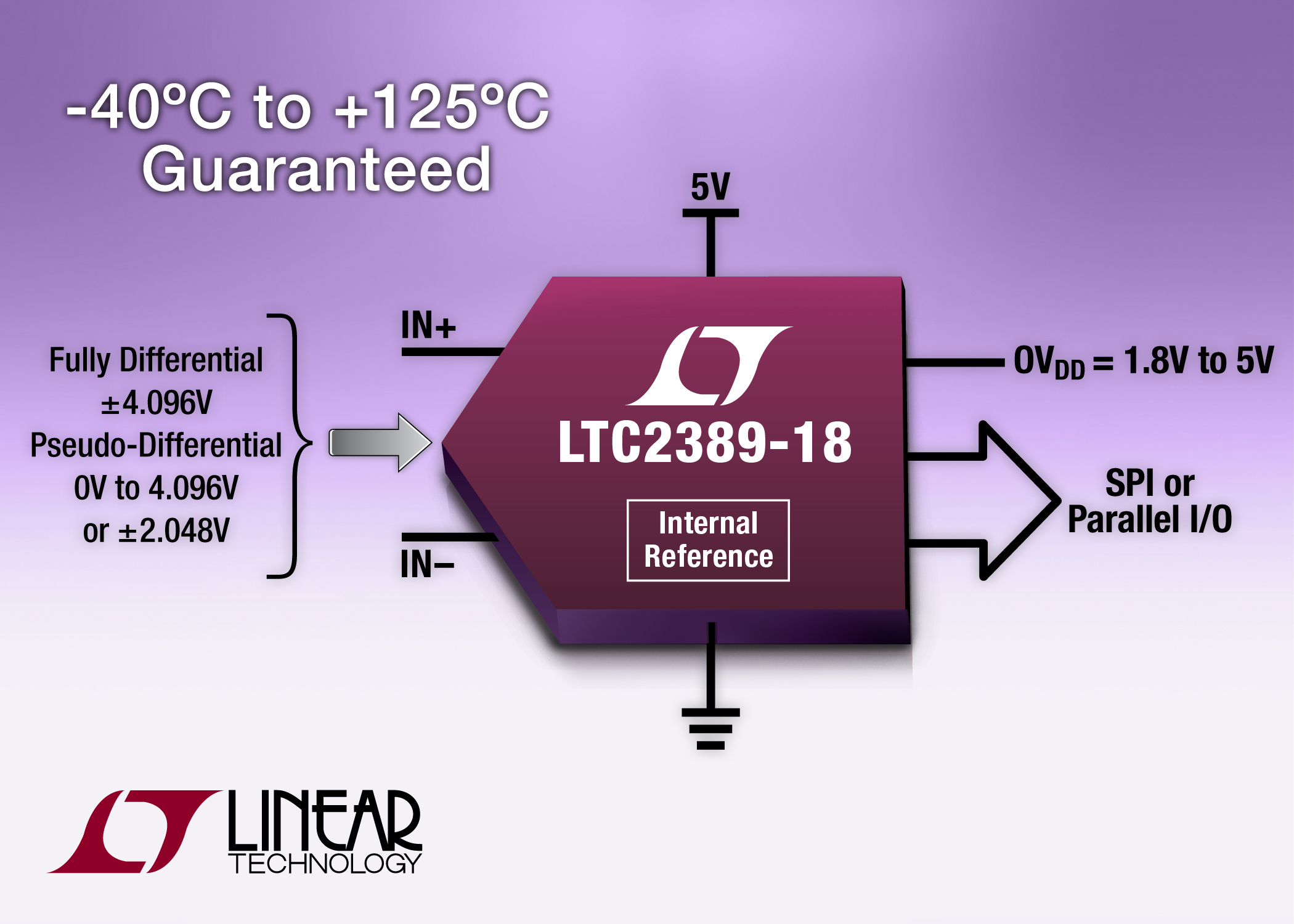

近日，凌力爾特公司 (Linear Technology Corporation) 推出業界最快的 18 位無周期延遲 SAR ADC (模數轉換器) LTC2389-18。在采樣率高達 2.5Msps 時，LTC2389-18 實現了無與倫比的 99.8dB SNR 和 -116dB THD。LTC2389-18 采用單 5V 電源工作，支持 3 種可通過引腳配置的模擬輸入范圍，從而非常容易通過單一器件與多個信號鏈路連接。為了實現最高的 SNR 性能，LTC2389-18 可以配置為全差分 (±4.096V) 輸入。偽差分單極 (0V 至 4.096V) 和雙極 (±2.048V) 模擬輸入范圍可實現較低功率的單端驅動，并且減少從兩個輸入所共有之無用信號而受益。LTC2389-18 非常適合那些在噪聲工業環境中需要于低功率級條件下獲得最大信號擺幅的嚴苛設計。

LTC2389-18 具有同樣令人印象深刻的 DC 性能，提供 ±3LSB INL (最大值)、±10LSB 偏移誤差和 18 位無漏碼分辨率。LTC2389-18 還提供一個具 20ppm/°C (最大值) 溫度系數的精確 4.096V 內部基準，從而為高密度設計節省了空間。LTC2389-18 在 2.5Msps 時消耗 162.5mW 功率，并提供停機模式，如果未進行轉換時，停機模式可降低功耗至 75µW。真正的無延遲操作可實現準確的單觸發測量 (即使在漫長的空閑周期之后也不例外)，而且沒有最小采樣速率要求。LTC2389-18 提供了一個靈活的數字接口，可在 1.8V至 5V 的 I/O 電壓條件下支持 2.5Msps 吞吐速率 (采用并行接口) 和 1.9Msps 吞吐速率 (采用串行 SPI 接口)。

引腳和軟件兼容的 16 位 2.5Msps 版本 LTC2389-16 具卓越的 96dB SNR 和 ±0.75LSB INL 性能，也計劃在 LTC2389-18 之后推出。這些器件的性能規格都保證在 -40ºC 至 125ºC 溫度范圍，采用 48 引腳 7mm x 7mm LQFP 和 QFN 封裝。LTC2389-16 和 LTC2389-18 的千片批購價分別為每片 30.31 美元和 33.90 美元。

性能概要：LTC2389-18

• 2.5Msps 吞吐速率
• ±3LSB INL (最大值)
• 保證的 18 位，無漏碼
• 可通過引腳配置的模擬輸入范圍：
o ±VREF 全差分
o 0V 至 VREF 偽差分單極性
o ±VREF/2 偽差分雙極性
• fIN = 2kHz  時，SNR (典型值) 為 99.8dB (全差分) / 95.2dB (偽差分)
• fIN = 2kHz 時，THD (典型值) 為 -116dB (全差分) / -112dB (偽差分)
• 保證工作至 125°C
• 單 5V 電源
• 內部 20ppm/°C (最大值) 基準
• 內部基準緩沖器
• 在 2.5Msps 時功耗為 162.5mW
• 無流水線延遲，無周期延遲
• 1.8V 至 5V I/O 電壓
• 并行和串行 I/O 接口
• 48 引腳 7mm x 7mm LQFP 和 QFN 封裝
