中心論題：

• 新型PA-Cap電容器應用于DC/DC變換器輸出端濾波，在濾除紋波方面效果優越
• 通過實驗確定濾波電容在DC/DC變換器中的應用時影響輸出紋波電壓的主要參數
• 實驗證明濾波電容器類型和電容器等效串聯電阻ESR值是輸出紋波電壓的決定因素
• PA-Cap聚合物電容器具有很多優點，作為DC/DC變換器輸出濾波電容是理想的選擇

解決方案：

• 使用合適的濾波電容器可以保證DC/DC變換器具有低電壓、大電流輸出
• 在DC/DC變換器中，可以優先選用PA-Cap作為輸出電容

電子產品的工作電壓正在不斷降低，這就要求DC/DC變換器具有低電壓、大電流輸出。目前在DC/DC變換器中，通常使用鉭電解電容器作為濾波電容。采用新型的PA-Cap聚合物片式疊層鋁電解電容器應用于DC/DC變換器輸出端濾波，在濾除紋波方面，很有效地獲得優于鉭電解電容器的電氣指標。

PA-Cap聚合物片式疊層鋁電解電容器，采用高純度鋁箔作為陽極，在鋁箔表面生成的三氧化二鋁（Al2O3）作為電介質，固態的高導電聚合物作為陰極。PA-Cap具有極低等效串聯電阻、穩定的溫度頻率特性、允許通過大紋波電流、不燃燒不爆炸安全可靠、尺寸小的特點。

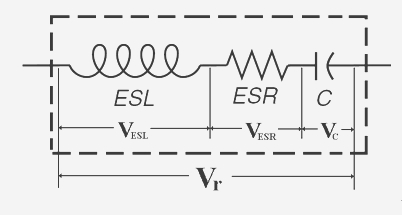

紋波電壓是輸出電壓隨開關頻率的變化量，是電流中交流成分產生的。如果將電容器的特性參數等效為電容量C、等效串聯電阻ESR和等效串聯電感ESL的串聯，如圖1，

圖1 電容器特性參數等效圖

則濾波電路中輸出紋波電壓可表示為：
                                                        Vr=VC+VESR+VESL
其中VC是由容抗XC產生的紋波電壓，VESR是由等效串聯電阻ESR產生的紋波電壓，VESL由等效串聯電感ESL產生的紋波電壓，△I為輸出紋波電流。

本文通過實驗，確定PA-Cap在DC/DC變換器中的應用時，影響DC/DC變換器輸出紋波電壓的主要參數是電容器的等效串聯電阻ESR。在DC/DC變換器中，可以優先選用PA-Cap作為輸出電容。

實驗
根據DC/DC變換器生產商提供的評估板資料和典型應用電路，PA-Cap作為濾波電容在DC/DC變換器CS5211DEMO/D評估板線路中的應用，實驗的線路原理圖如圖2。

圖2 CS5211DEMO/D實驗電路原理圖

CS5211變換器工作頻率fsw為496KHz；輸入電壓＝5V，輸入電流＝1.8A；輸出電壓＝2.5V，負載電流＝2.4A。

實驗儀器：Agilent 4284A LCR測試儀，TDS1002示波器。

實驗環境：26℃、50%RH。

電路中電壓輸入端C6.7.8接入PA-Cap 6.3V/22μF。在輸出端C20.21位置分別接上鉭電解電容器：10V/470μF、16V/220μF和PA-Cap聚合物電容器：10V/22μF、4V/82μF作為濾波電容器，用示波器測量電路的輸出紋波電壓Vr。

結果與討論
1）在C20.21位置接不同電容器時，電容器參數與輸出紋波電壓如表1。

                            表1 電容器參數及CS5211DEMO/D輸出紋波電壓


2）在C20.21接不同電容器時，輸出紋波電壓波形如圖3所示。

(A) C20.21為鉭電容10V/470μF的輸出波形          (B) C20.21為鉭電容16V/220μF的輸出波形


(C) C20.21為PA-Cap 10V/22μF的輸出波形        (D) C20.21為PA-Cap 4V/82μF的輸出波形

圖3 C20.21接不同電容器輸出紋波電壓波形

根據輸出紋波電壓：Vr=VC+VESR+VESL，由于鉭電解電容器的塊狀結構和PA-Cap的片式結構，其等效串聯電感ESL均很小，式中的VESL≈0可以忽略，即： Vr≈VESR+VC=(ESR+1/ωC)*△I，所以影響DC/DC變換器輸出紋波電壓Vr主要由電容器的C和ESR的因素決定。

由于鉭電容的陰極材料為MnO2二氧化錳，其電導率較低（λ＝0.1S/cm），而PA-Cap電容器采用導電高分子聚合物作為陰極材料，其電導率達到100S/cm,比鉭電容高1000倍，PA-Cap具有快速的電流轉換能力和瞬時響應能力,因此小容量就可以達到鉭電容大容量的濾波效果。從圖3中的（B）和(C)可以看出，兩種電容的容量相差10倍而輸出紋波電壓幾乎相同都在14 mV左右。

依據Vr≈(ESR+1/ωC)*△I，在電容量和輸出紋波電流一定的情況下,電容器的等效串聯電阻ESR值越小輸出紋波電壓Vr也越小。從表1中可以看出，作為濾波電容10V/22μF的PA-Cap電容由于ESR只有24 mΩ比10V/470μF（ESR＝117 mΩ）鉭電容輸出紋波電壓的效果還要好很多，以上實際的測試波形和數據充分證明了ESR等效串聯電阻直接影響輸出紋波電壓的效果。

結論
DC/DC變換器的輸出端濾波使用的電容器類型和電容器等效串聯電阻ESR值是輸出紋波電壓的決定因素。PA-Cap聚合物電容器具有快速的電流轉換能力和瞬時響應能力、極低等效串聯電阻ESR值、允許通過大紋波電流的特點，DC/DC變換器中使用PA-Cap聚合物電容器作為輸出濾波電容是一個理想的選擇。
