前言

由于LED驅動電源常用交換式開關技術，此類產品對電力會有污染，造成電力線的利用率大幅降低，故IEC-61000-3-2: 2014要求25瓦以上的LED 燈具需要滿足諧波電流(Harmonic current )的標準。在滿載或是高負載情況下，LED 驅動電源本身就必須具備可以控制諧波電流(Harmonic current)的電路以符合標準。



依照EN 61000?3?2:2014國際標準對設備的分類：

A類：

平衡的三相設備

家用電器，不包括列入D類的設備

工具，不包括便攜式工具；

白熾燈調光器；


音頻設備

未規定為B、C、D類的設備均視為A類設備。例如: 頻率轉換器，灶具，固定的木工設備，照明調光器，音響功放，低音炮，暖風與調節。



B類：

便攜式工具；

不屬于專用設備的電弧焊設備。

例如:鉆孔機，電動錘，便攜式礦用設備，非專業電弧焊接設備。



C類：

照明設備. 例如: LED照明，LED路燈等照明設備。



D類：

功率不大于600W的下列設備；

個人計算機和個人計算機顯示器；

電視接收機。



例如: 個人計算機，平板計算機，筆記本計算機，電視。



本標準范圍內的傳導發射的要求是高達40次諧波。

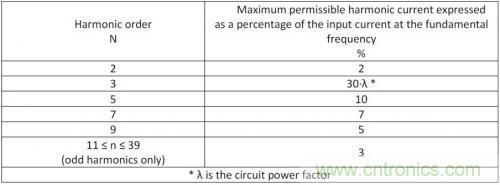

Table 1. IEC-61000-3-2(2014) Table 2-Limits for Class C equipment



近年來對于智能燈具之發展，調光型電源將是未來的運用技術趨勢，其調光基本方式如下:

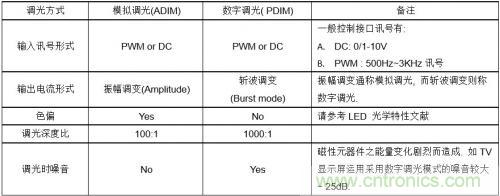

Table 2. 調光系統之概念比較



 LED 驅動電源處于調光狀態時，是否還需滿足IEC-61000-3-2（2014）Table2的要求? 結論: 不是必需。原因1）. 現今標準規范并沒有針對LED燈具于調光下的諧波電流條件限制，2）. 依市場智能產品分析比較LED 驅動于滿載和輕載（調光）下因諧波產生的電力系統損失來計算，發現調光下的電力損失還是會低于規范中滿載的電力損失，依據滿載條件下各諧波電流峰值的上限值做判斷基礎都可符合，故分析LED 驅動于輕載條件下并不一定要符合Harmonic current 諧波電流Table 2要求。 但未來智能照明時代的技術發展持續為主要課題之一。



積極推動高能效創新的通嘉科技，在智能調光運用之電源設計需求上可提供一個高功率因數, 高效率, 低諧波, 無頻閃，次級反饋的設計方案 -- LD7792S/N/O 系列產品?；A(chǔ)結構如下:

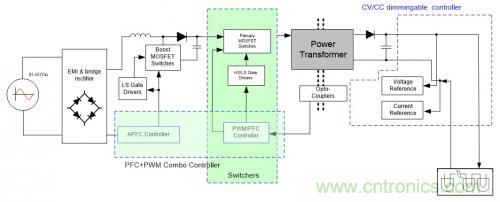

FIG 1. LD7792S/N/O 之系統架構圖標



功率因數校正(PFC)之升壓轉換單元

目前世界主要國家和機構都對LED驅動器在功率因數或總諧波失真上提出了相應的規范，比如國際電工委員會提出的IEC 61000-3-2、歐盟的EN61000-3-2、日本的JIC-C-61000-3-2、中國的GB 17625.1等標準。美國“能源之星”對功率大于5 W等級的固態照明燈具都有功率因數的要求，家用驅動器功率因數需大于0.7，商用驅動器功率因數需大于0.9，而在路燈的應用中，對功率因數的要求通常會大于0.95。



為了滿足高功率(60~150W) LED電源設計在功率因數以及諧波含量限制方面的要求，選用高效率之臨界導通模式(CRM)且采用導通時間補償技術來滿足諧波限制要求。其主功率單元具備精確的過流、過功率限制功能，為電路提供強固的保護功能。



主功率單元：準諧振反激式提供高性價比、高能效及易處理EMI的選擇

主功率電源設計采用準諧振反激式變換器(Flyback Converter)，由于能夠?qū)崿F(xiàn)零電壓開通，減少了開關損耗，降低了EMI 噪聲。



通嘉科技產品LD7792S/N/O采用準諧振反激式拓?fù)浣Y(jié)構為主電源功率段提供了高性價比及可靠方案，為客戶在尺寸限制、待機要求及成本等設計考慮上提供了理想選擇，主要特性包括85kHz至120kHz的最高頻率工作限制；外部可調軟啟動時間及保護時間；~150 uA低待機電流；可選導通/關閉PFC控制單元來減少待機損耗。



待機電路

為了有效提高電源效率且不增加空間或成本下之降低產品待機功耗。LD7792S/N/O 提供低損耗的啟動序列，使外圍線路簡單且有成本優勢。



恒壓恒流控制方案

精準的恒壓恒流控制能夠保證LED顆粒之間發光均勻，從而更好地保證LED路燈壽命。通嘉科技也提供LD8105/LD8106/LD8115/LD8115A以實現二次側精準的恒壓恒流控制。



通嘉科技典型150 W高能效、模擬調光、無頻閃 LED驅動電源方案參考設計



通嘉提供150 W功率的LED驅動電源(VLED=90V, ILED=1.44A) 配置參考設計。設計選用LD7792S/N/O (PFC+PWM) + LD8115/A(固定恒壓及可調整恒流之控制) +  LD8116A/B/C/D (三合一調光器訊號處理器)方案，可滿足以下特性：



AC 寬電壓輸入90至277 VAC或170至255VDC應急電源直流輸入；

功率因數滿足大于0.92；

總諧波含量小于10%的要求；

滿載平均效率大于89%；

典型電流精度可達+/-3%。



除此之外，這參考設計還支持快速啟動，典型啟動時間小于500 ms，還提供可調整輸出電流且低電流紋波(無頻閃)之特點。

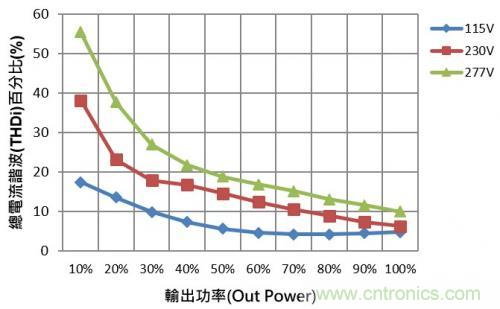

Chart 1. 總電流諧波失真( Total Harmonic Distortion)量測( VLED=90V, ILED=1.44A )

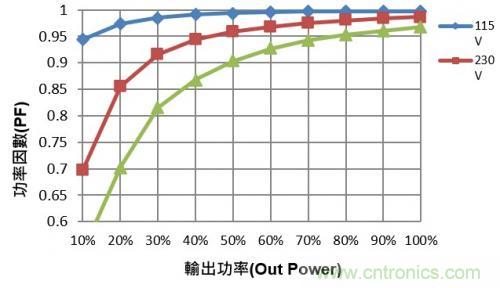

Chart 2. 功率因數(Power Factor)量測( VLED=90V, ILED=1.44A )

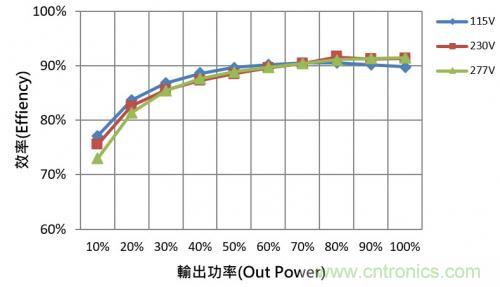

Chart 3. 效率(Efficiency)量測( VLED=90V, ILED=1.44A )
