ZigBee在LED智能路燈控制中的應用
發布時間:2015-12-04 責任編輯:susan
【導讀】日常生活中經常會留意到:天黑得越早,路燈就越早點亮。但卻不知道背后是怎么控制調節的,本文就來解釋路燈是如何控制亮度協調工作的。

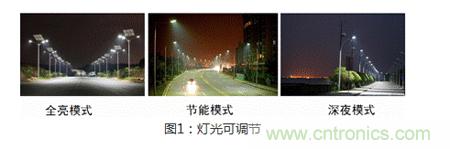

在漫漫黑夜之中路燈為大家照亮了前行的道路,當黑夜降臨路燈便亮了起來,隨著道路上的行人越多,天色越黑路燈也就越亮;當進入深夜,道路行人變少時,路燈開始變暗,節約城市照明的能源。
那么路燈是如何控制亮度協調工作的呢?下圖則是路燈控制系統的整體系統示意圖,在每個路燈節點上由一級終端設備將路況和環境信息通過ZigBee無線傳送給二級終端ZigBee集中器,通過它將信號轉為公網用的GPRS信號,最終傳遞給我們的管理中心,管理中心人員根據傳回來的信號,做出相應的控制,調節每個節點的亮滅及亮度。

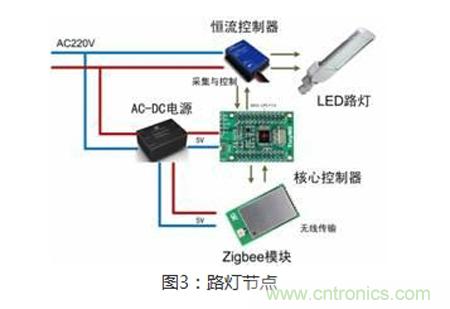

這是我們的一級終端,每個路燈節點由ZigBee無線模塊、核心控制板、光線及人流傳感器和LED燈組成。每個節點通過ZigBee接收命令,并實時匯報每盞路燈的亮、滅情況、實現亮度調節、傳送電能負荷狀態、完成燈桿損壞報警與漏電報警、接收來自ZigBee集中器的查詢命令、控制命令等。
這就是二級終端ZigBee集中器,它由ZM5161模塊,Iot-3960工控板和GPRS-DTU組成,主要用來實現ZigBee信號與GPRS信號的轉換,通過公網傳輸給控制中心。

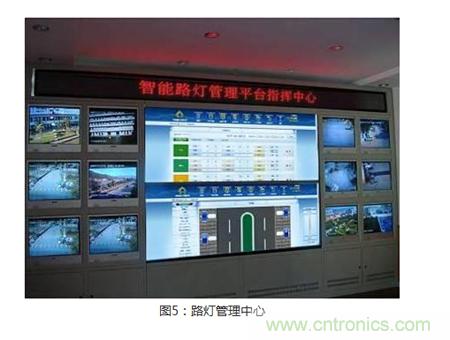

這里是控制中心,由服務器、大屏幕投影顯示設備、路燈智能測控系統軟件及WEB服務器、打印機等設備組成,負責實時監控由一級終端上傳的路況和周圍環境信息、查詢工作記錄和對路燈進行有效的實時控制。
整體優勢:
1.以無線代替有線,大幅降低布線的復雜度和線纜成本;
2.無線公網傳輸方式,可實現復雜組網及超遠距離監控;
3.可工作在多種模式下,配合光敏和人流量等傳感器自動調節亮度,有效增加能源的利用率;
4.可提高道路照明質量、降低能耗、實現綠色照明;
5.FastZigBee組網協議可用節點更多、傳輸效率高、性能穩定、二次開發簡單。
