【導讀】古詩中的夜光杯誠然不容易得到,但現在可是21世紀了,折騰出一款同樣意境的杯子不算難事。今天我們更進一步,打造一款能和任意玻璃杯交互,根據溫度變色發光的杯墊,利用它將每一個玻璃杯都變成”夜光杯”。來看看小編分享的這個智能變色杯墊是如何DIY的吧!
葡萄美酒夜光杯,欲飲琵琶馬上催。醉臥沙場君莫笑,古來征戰幾人回。
古詩中的夜光杯誠然不容易得到,但現在可是21世紀了,折騰出一款同樣意境的杯子不算難事。
今天我們更進一步,打造一款能和任意玻璃杯交互,根據溫度變色發光的杯墊,利用它將每一個玻璃杯都變成”夜光杯”。
杯墊上有四個彩色LED,隨放在它上面的玻璃杯溫度不同而發出不同顏色的光。

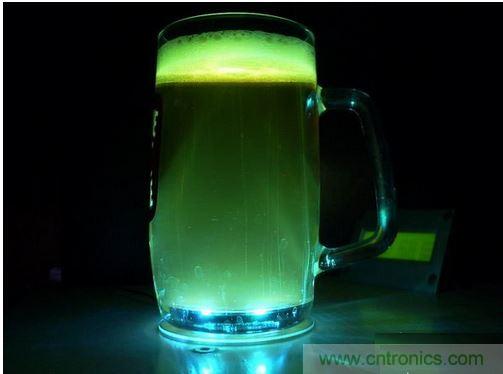

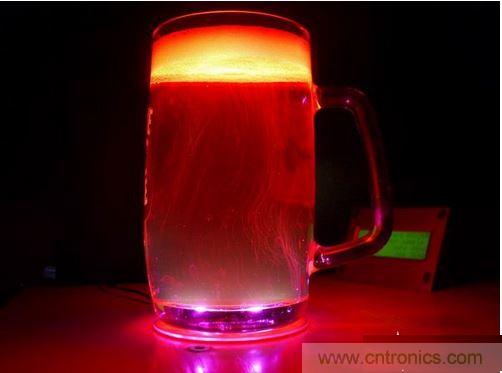

在20攝氏度以下,發出冷色調的光,在28攝氏度以上,發出暖色調的光。而當沒有杯子擱在上面(在室溫20至28攝氏度之間)時,它將會自動關閉。
當然,你也可以自己修改這個邏輯。
效果是神奇的,原理卻是簡單的。它的主要原理就是依靠溫度傳感器LM35采集杯子溫度數據,然后通過ATtiny13V-10PU($1.1731)這個MCU計算出對應的顏色后,以PWM方式調制彩色LED,控制它變色。

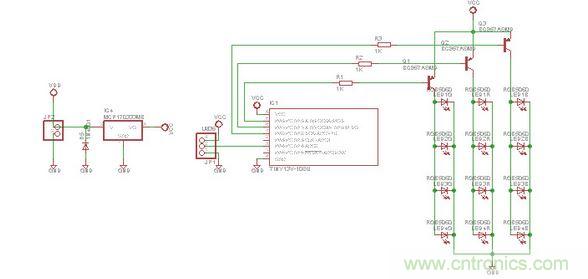

電路圖如下,夠簡單吧!

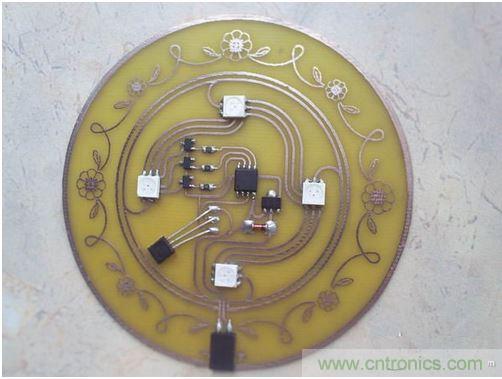

[page]這款杯墊的PCB板設計也相當藝術。

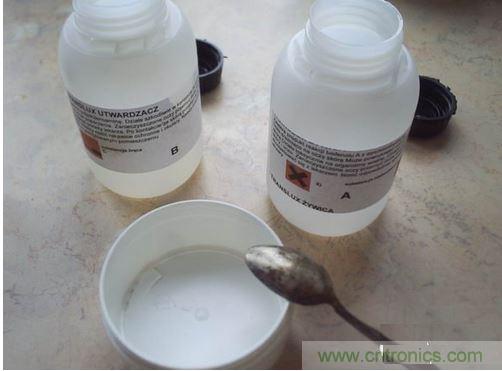

焊接上元件以后,使用透明的環氧樹脂將PCB板封裝起來,然后加工成杯墊狀。
