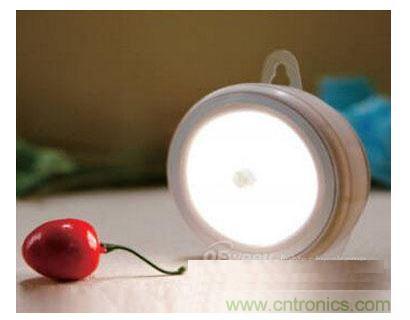

【導讀】本文分享給大家的是來自一位技術工程師對LED人體感應小夜燈的拆解報告，通過拆解大家可以看見該LED人體感應小夜燈，不僅外形美觀，結構簡單；并且LED燈內部線路布局合理；最重的是用戶安裝方便快捷。是一款不可多得的LED小夜燈。
這款LED人體感應小夜燈性價比如何？一起來看看拆解報告吧！
一 包裝類
A：內盒材質：三層E坑瓦楞紙，面紙為200g的牛皮紙；
表面印刷有公司和產品的相關資料。

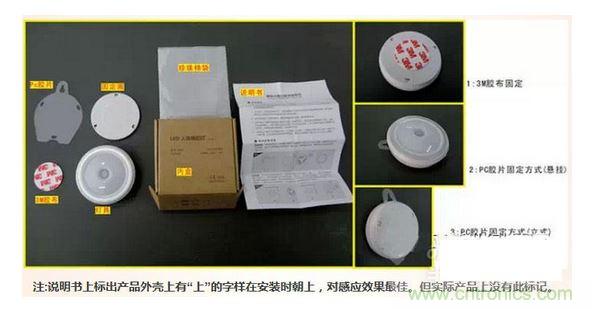

B：除整燈外，隨裝箱的還有安裝固定圈、3M膠布、用于掛裝的PC膠片、說明書、珍珠棉包裝袋。
打開說明書，里面介紹了三種安裝方式，如下圖：
注：說明書上標出產品外殼上有“上”的字樣在安裝時朝上，對感應效果最佳。但實際產品上沒有此標記。
[page]

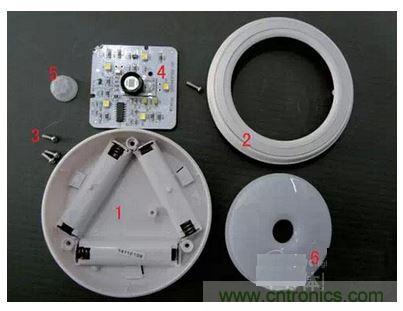

二 結構組件：
1：塑料后罩組件

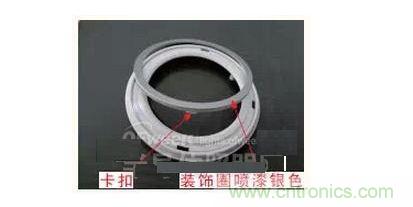

2：塑料前蓋組件
3：固定螺絲
4：電路板組件
5：菲涅爾透鏡
6：奶白擴散罩
整燈材料都用的是白色塑料ABS，外殼表面美觀，有光澤，做工還比較精細。
經過阻燃試驗，推斷它的阻燃等級應該是94HB。
這款產品用的是3節7號電池供電。
[page]
三 拆解步驟：
1：首先用小號的十字螺絲刀擰下3顆固定整燈的螺絲；
把塑料面罩組件拆下來：

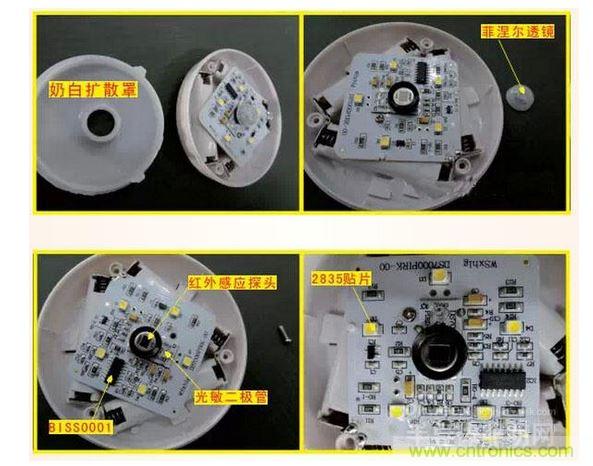

2：拆下奶白擴散罩后，這時可以看到整個燈的內臟一一電路板（圖2）；
3：摘下菲涅爾透鏡，底下是接收信號的紅外感應探頭(KB500BP)；旁邊還有一顆光敏二極管；
感應處理器IC還是用的BISSOO01/YDAU9aY；
4：光源為5顆0.1W的2835貼片燈珠，圓周均布；
5：擰下固定電源板的螺絲，再用電鉻鐵去掉電池供電片上接點的錫，終于卸下了電路板。
（下為圖2）
四 主要器件：
A：電路板的材料應該是我們常說的1.Omm的粉板（如有錯誤請指正），
中間一小塊是FR4板，用于插件紅外感應探頭和光敏二極管。
B：紅外感應探頭用的是nicera（尼賽拉）的KB500BP；
C：感應處理器IC還是用的BISSOO01/YDAU9aY。
五 光電測試
前面大家都有看到，這款產品用的是3節7號電池供電，常規的每節電池電壓是1.5V，額定工作電壓就是4.5VDC了，（實際市場上電池是達不到這個值）

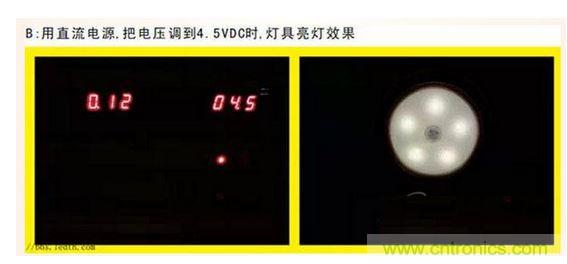

以下是在測試時，我用直流電源供電，微調電壓到2.3V時和微調到4.5V時，燈具亮燈效果：
另用積分球測試光電參數，在4.5VDC下，得出色溫為2983K，光通量為23lm.
[page]
六 紅外感應測試：
A：在暗室里，當人進入紅外感應范圍內，燈具點亮，經過多次試驗，正面最長感應距離為3.7米左右，感應角度也是同說明書上寫的一樣在100度以內，不過感應距離就只能在3米以內了（2.8米），不過對于我們平常在房間里用也足夠了。
B：燈具在亮燈狀態下，再打開其它光源，人在其感應范圍內走動，燈具也是一直常亮。
C：人離開后，延時亮燈時間為20秒以內（分三次試驗，時間分別為17.3秒／18.2秒／17.8秒）
從以上拆解和測試數據，做以下總結：
1：產品包裝簡潔優雅，內盒材質很有質感，方式也不同傳統的燈具，很有特點。
2：產品外形美觀，結構簡單；線路布局合理；用戶安裝方便快捷。
3：產品性能參數和其說明書一致，可以滿足實際需要，性價比還是比較高。
